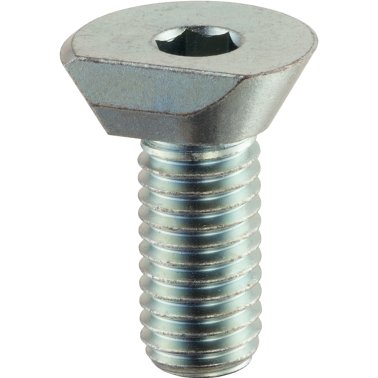

Cleme cu excentric | d1=M6 | 23271.0006
Cod produs: 23271.0006
Cleme cu excentric | d1=M6 | 23271.0006
Brand:
ERWIN HALDER KG
Specificatii
| d1=M6 | |
| M6 | |
| 13,5 mm | |
| 12 mm | |
| 5 mm | |
| 7,1 mm | |
| 6,1 mm | |
| 4,5 mm | |
| 4,5 Nm | |
| 6 mm | |
| 5,4 mm | |
| 6,4 mm | |
| 4 mm | |
| 0,3 kN | |
| Oțel călit,călit și acoperit cu zinc albastru | |
| adaptoare, producția de scule, construcții de mașini, general, dispozitive de măsură și control, equipment construction, fabrică, construcția de echipamente și aparate apparatus and, mașini de injecție, turnătorii | |
| fixare, prindere | |
| CE | |
| 4,9 g |
Clemele cu excentric permit fixarea, cu un efect de împingere, pieselor cu forme diferite şi cu înălţime mică.
Material
- Oțel călit,călit și acoperit cu zinc albastru
Asamblare
- Executați un filet în piesa, la distanța corespunzătoare L2 / L3.
- Poziționați clema cu excentric la înălțimea necesară și setați poziția relativă asupra piesei pe partea netedă.
- Introduceți piesa și strângeți pinul de fixare folosind hexagonul intern. Forța potrivită este atinsă la o rotire de aprox. 1/3.
Gaura filetată trebuie să fie unsă în mod regulat.
Mișcarea de rotație, în timpul strângerii, trebuie executată întotdeauna înspre opritoare, pentru a împiedica deplasarea piesei.
