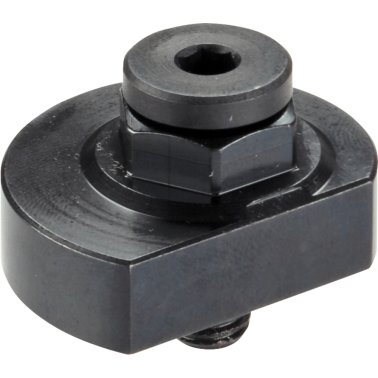

Elemente de fixare cu excentric/cu şurub de prindere | oțel | 23410.0150
Cod produs: 23410.0150
Elemente de fixare cu excentric/cu şurub de prindere | oțel | 23410.0150
Specificatii
| oțel | |
| 2 | |
| Oţel, şlefuit, brunat | |
| Oţel | |
| Duroplastic PF 31, negru, DIN 319 | |
| Oţel | |
| construcții de mașini, general, equipment construction, fabrică, construcția de echipamente și aparate apparatus and, mecanică de precizie, optică, laser, robotică, automatizări, tehnologii de control | |
| fixare, prindere, strângere | |
| CE | |
| 159 g |
Clemele cu excentric permit strângerea și eliberarea rapidă și sigură, cu un domeniu de reglare relativ mare și o forță de tensionare ridicată. Șaiba cu excentric permite un efect de prindere radială fără trepte în orice poziție de strângere. În plus, clema cu excentric este auto-blocantă. Clema poate fi folosită ca o oprire fără trepte, prin scoaterea șaibei de împingere.
Material
Măner
- Oţel, şlefuit, brunat
Corp
- Oţel, călit, brunat
Şurub
- Oţel, călit, brunat
Maner sferic
- Duroplastic PF 31, negru, DIN 319
Asamblare
Strângeți șurubul M 10 (SW 6). Asigurați o forța de strângere de max. 40 Nm.
Operaţii
Șurubul și șaiba sunt reglabile. După ce a fost înșurubat, maneta de fixare poate fi ușor rotită în poziția dorită. Pentru Ref. Nr. 23410.0050 / .0051, treptele ajută la poziționarea pârghiei de prindere în poziția preferată.
Note
Varianta cu filet stânga disponibilă la cerere.
