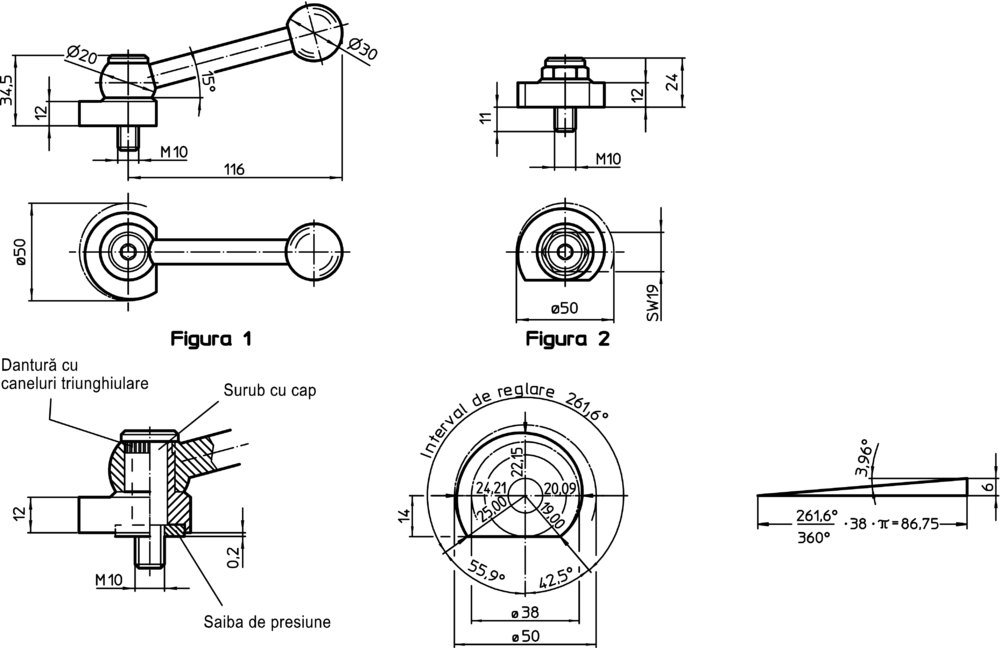

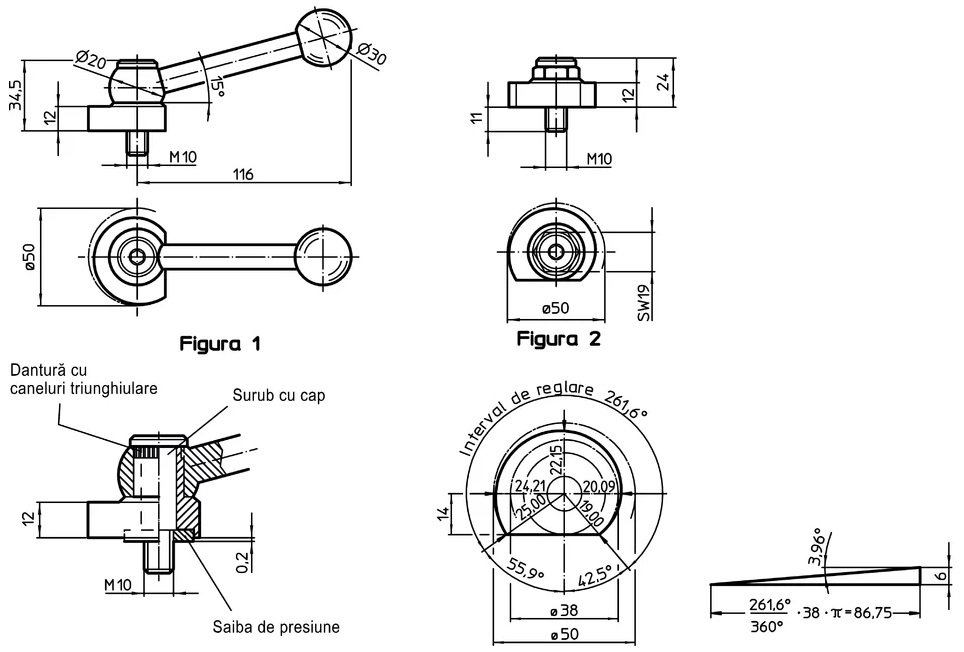

Elemente de fixare cu excentric | EH 23410.

Clemele cu excentric permit strângerea și eliberarea rapidă și sigură, cu un domeniu de reglare relativ mare și o forță de tensionare ridicată. Șaiba cu excentric permite un efect de prindere radială fără trepte în orice poziție de strângere. În plus, clema cu excentric este auto-blocantă. Clema poate fi folosită ca o oprire fără trepte, prin scoaterea șaibei de împingere.

Material

Măner

• Oţel, şlefuit, brunat
• Oţel inoxidabil 1.4305, sablare mată

Corp

• Oţel, călit, brunat
• Oţel inoxidabil 1.4305, nichelat

Şurub

• Oţel, călit, brunat
• Oţel inoxidabil 1.4021, tratat termic, nichelat

Maner sferic

• Duroplastic PF 31, negru, DIN 319

Asamblare

Strângeți șurubul M 10 (SW 6). Asigurați o forța de strângere de max. 40 Nm.

Operaţii

Șurubul și șaiba sunt reglabile. După ce a fost înșurubat, maneta de fixare poate fi ușor rotită în poziția dorită. Pentru Ref. Nr. 23410.0050 / .0051, treptele ajută la poziționarea pârghiei de prindere în poziția preferată.

Note

Varianta cu filet stânga disponibilă la cerere.
