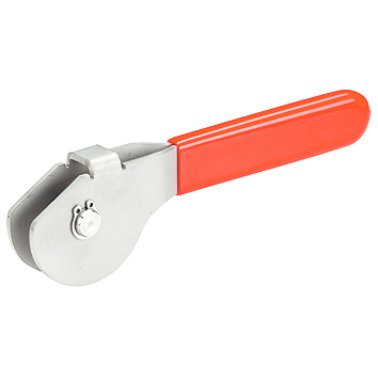

Pârghii excentrice, cu ax de pivotare/oțel inoxidabil | b1=20 mm / d=12 mm | 23390.0512

Cod produs: 23390.0512

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	b1=20 mm / d=12 mm
b₁ [mm]	20 mm
b₂ [mm]	14 mm
d [mm]	12 mm
h₁ [mm]	31,81 mm
h₂ [mm]	21 mm
h₃ [mm]	~ 18 mm
l [mm]	~ 157 mm
s [mm]	6,29 mm
Cursă [mm]	16,29 mm
r₁ [mm]	28
r₂ [mm]	34,29 mm
Temperatura max. [°C]	60 °C
Axe de pivotare	Oţel inoxidabil 1.4021, tratat termic
Piesa excentrica	Otel inoxidabil 1.4301
Capac din plastic	PVC, rosu
Inel de siguranţă	Oţel inoxidabil 1.4310
Filială	construcții de mașini, general, echipamente sportive, industria de agrement, mașini de încercare, finanțe
Funcție	fixare, prindere, strângere
Origine preferențială	CE
Greutate [g]	290 g

The eccentric levers have an eccentric clamping range of 160°.

Material

Axe de pivotare

Piesa excentrica

Inel de siguranţă

Capac din plastic
