Pârghii excentrice ‒ cu ax de pivotare | EH 23390.

The eccentric levers have an eccentric clamping range of 160°.

Material

Axe de pivotare

Oţel inoxidabil 1.4021, tratat termic

Piesa excentrica

Oţel 52-3, tratat cu fosfat de zinc
Oţel inoxidabil 1.4301

Inel de siguranţă

Oţel inoxidabil 1.4310

Capac din plastic

PVC, rosu

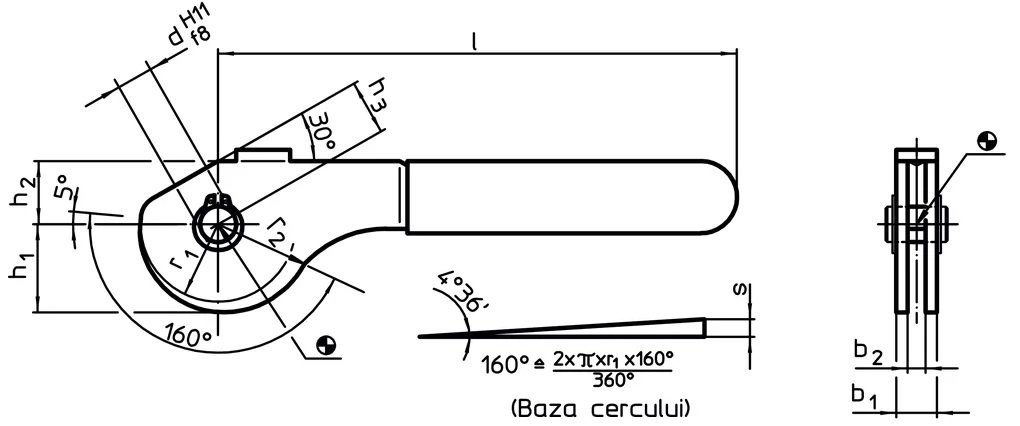

Desen

Desen

Fişă cu date

b₁
[mm]

b₂
[mm]

d [H11, f8]
[mm]

h₁
[mm]

h₂
[mm]

h₃
[mm]

l
[mm]

Excentric cursa s
[mm]

Cursă
[mm]

r₁
[mm]

r₂
[mm]

Temperatura max.
[°C]

Greutate
[g]

Cod produs

b₁ [mm] :

20 mm

b₂ [mm] :

14 mm

d [H11, f8] [mm] :

12 mm

h₁ [mm] :

31,81 mm

h₂ [mm] :

21 mm

h₃ [mm] :

~ 18 mm

l [mm] :

~ 157 mm

Excentric cursa s [mm] :

6,29 mm

Cursă [mm] :

16,29 mm

r₁ [mm] :

28 mm

r₂ [mm] :

34,29 mm

Temperatura max. [°C] :

60 °C

Greutate [g] :

290 g

23390.0512

Afişaţi detaliile

Pârghii excentrice, cu ax de pivotare/oțel inoxidabil | b1=20 mm / d=12 mm | 23390.0512

b₁ [mm] :

17 mm

b₂ [mm] :

12 mm

d [H11, f8] [mm] :

10 mm

h₁ [mm] :

24,54 mm

h₂ [mm] :

17 mm

h₃ [mm] :

~ 15 mm

l [mm] :

~ 138 mm

Excentric cursa s [mm] :

4,85 mm

Cursă [mm] :

11,45 mm

r₁ [mm] :

21,6 mm

r₂ [mm] :

26,45 mm

Temperatura max. [°C] :

60 °C

Greutate [g] :

179 g

23390.0510

Afişaţi detaliile

Pârghii excentrice, cu ax de pivotare/oțel inoxidabil | b1=17 mm / d=10 mm | 23390.0510

b₁ [mm] :

13 mm

b₂ [mm] :

9 mm

d [H11, f8] [mm] :

8 mm

h₁ [mm] :

19,54 mm

h₂ [mm] :

14 mm

h₃ [mm] :

~ 12 mm

l [mm] :

~ 114 mm

Excentric cursa s [mm] :

3,87 mm

Cursă [mm] :

9,07 mm

r₁ [mm] :

17,2 mm

r₂ [mm] :

21,07 mm

Temperatura max. [°C] :

60 °C

Greutate [g] :

94 g

23390.0508

Afişaţi detaliile

Pârghii excentrice, cu ax de pivotare/oțel inoxidabil | b1=13 mm / d=8 mm | 23390.0508

b₁ [mm] :

20 mm

b₂ [mm] :

14 mm

d [H11, f8] [mm] :

12 mm

h₁ [mm] :

31,81 mm

h₂ [mm] :

21 mm

h₃ [mm] :

~ 18 mm

l [mm] :

~ 157 mm

Excentric cursa s [mm] :

6,29 mm

Cursă [mm] :

16,29 mm

r₁ [mm] :

28 mm

r₂ [mm] :

34,29 mm

Temperatura max. [°C] :

60 °C

Greutate [g] :

286 g

23390.0412

Afişaţi detaliile

Pârghii excentrice, cu ax de pivotare/oțel | b1=20 mm / d=12 mm | 23390.0412

b₁ [mm] :

17 mm

b₂ [mm] :

12 mm

d [H11, f8] [mm] :

10 mm

h₁ [mm] :

24,54 mm

h₂ [mm] :

17 mm

h₃ [mm] :

~ 15 mm

l [mm] :

~ 138 mm

Excentric cursa s [mm] :

4,85 mm

Cursă [mm] :

11,45 mm

r₁ [mm] :

21,6 mm

r₂ [mm] :

26,45 mm

Temperatura max. [°C] :

60 °C

Greutate [g] :

179 g

23390.0410

Afişaţi detaliile

Pârghii excentrice, cu ax de pivotare/oțel | b1=17 mm / d=10 mm | 23390.0410

b₁ [mm] :

13 mm

b₂ [mm] :

9 mm

d [H11, f8] [mm] :

8 mm

h₁ [mm] :

19,54 mm

h₂ [mm] :

14 mm

h₃ [mm] :

~ 12 mm

l [mm] :

~ 114 mm

Excentric cursa s [mm] :

3,87 mm

Cursă [mm] :

9,07 mm

r₁ [mm] :

17,2 mm

r₂ [mm] :

21,07 mm

Temperatura max. [°C] :

60 °C

Greutate [g] :

93 g

23390.0408

Afişaţi detaliile

Pârghii excentrice, cu ax de pivotare/oțel | b1=13 mm / d=8 mm | 23390.0408
