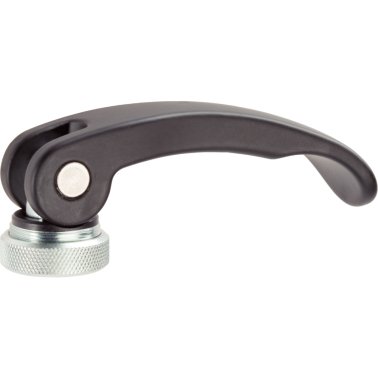

Pârghii excentrice rapide, cu filet interior/cu filet interior, reglabil | l=82 mm / d1=M8 / oțel | 23390.0102

Cod produs: 23390.0102

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	l=82 mm / d1=M8 / oțel
b [mm]	20 mm
d₃ [mm]	20 mm
h_{2 [mm]}	19,5 mm
l [mm]	82 mm
t₁ [mm]	15 mm
t₂ min. [mm]	3,7 mm
d₁	M8
Cursă [mm]	1 mm
Temperatura max. [°C]	80 °C
Figura	2
Saibă	Termoplastic POM
Partea filetată	Oțel, zincat prin galvanizare
Maneta	Zinc turnat sub presiune, plastificat, negru
Elemente interne	Oțel, zincat prin galvanizare
Piuliţă fixare	Oțel
Filială	dispozitive de măsură și control, equipment construction, fabrică, construcția de echipamente și aparate apparatus and, scule în general
Funcție	fixare, prindere, strângere
Origine preferențială	D
Greutate [g]	131 g
d₄ [mm]	25 mm
h₃ [mm]	2,5 mm

Pentru strângere şi desfacere rapidă a pieselor.

La varianta "reglabilă" (Figura 2) poziţia mănerului se poate schimba.

Material

Saibă

Maneta

Partea filetată

Elemente interne

Piuliţă fixare
