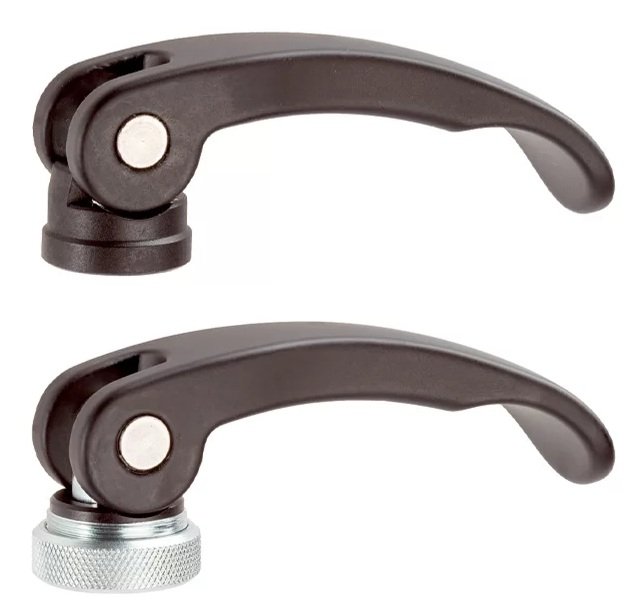

Pârghii excentrice rapide ‒ cu filet interior | EH 23390.

Pentru strângere şi desfacere rapidă a pieselor.

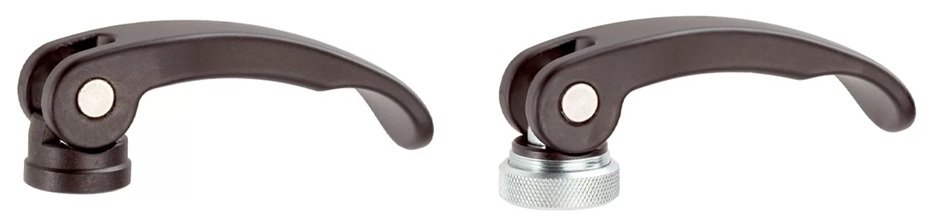

La varianta "reglabilă" (Figura 2) poziţia mănerului se poate schimba.

Material

Saibă

  • Termoplastic PA, intărit cu fibră de sticlă
  • Termoplastic POM, întărit cu fibră de sticlă

Maneta

  • Zinc turnat sub presiune, plastificat, negru

Partea filetată

  • Oțel, zincat prin galvanizare
  • Oțel inoxidabil 1.4305

Elemente interne

  • Oțel, zincat prin galvanizare
  • Oțel inoxidabil 1.4305

Piuliţă fixare

  • Oțel, zincat prin galvanizare
  • Oțel inoxidabil 1.4305
Imagine prezentare grupă
Desen

Desen

Fişă cu date

Imagine prezentare grupă
of 0
Pe pagina:
Afisaj:
b
[mm]
d3
[mm]
d5
[mm]
h2 max.
[mm]
l
[mm]
t1
[mm]
t2 min.
[mm]
d1
Cursă
[mm]
Temperatura max.
[°C]
Greutate
[g]
d4
[mm]
h3
[mm]
Cod produs
b [mm] :
20 mm
d3 [mm] :
20 mm
d5 [mm] :
-
h2 max. [mm] :
19,5 mm
l [mm] :
82 mm
t1 [mm] :
15 mm
t2 min. [mm] :
3,7 mm
d1 :
M8
Cursă [mm] :
1 mm
Temperatura max. [°C] :
80 °C
Greutate [g] :
133 g
d4 [mm] :
25 mm
h3 [mm] :
2,5 mm
23390.0302
Afişaţi detaliile
Pârghii excentrice rapide, cu filet interior/cu filet interior, reglabil | l=82 mm / d1=M8 / oțel inoxidabil | 23390.0302
buc.
Adăugați în listă
b [mm] :
16 mm
d3 [mm] :
16 mm
d5 [mm] :
-
h2 max. [mm] :
16,4 mm
l [mm] :
63 mm
t1 [mm] :
13 mm
t2 min. [mm] :
3 mm
d1 :
M6
Cursă [mm] :
0,75 mm
Temperatura max. [°C] :
80 °C
Greutate [g] :
65 g
d4 [mm] :
19 mm
h3 [mm] :
1,5 mm
23390.0301
Afişaţi detaliile
Pârghii excentrice rapide, cu filet interior/cu filet interior, reglabil | l=63 mm / d1=M6 / oțel inoxidabil | 23390.0301
buc.
Adăugați în listă
b [mm] :
16 mm
d3 [mm] :
16 mm
d5 [mm] :
-
h2 max. [mm] :
16,4 mm
l [mm] :
63 mm
t1 [mm] :
13 mm
t2 min. [mm] :
3 mm
d1 :
M5
Cursă [mm] :
0,75 mm
Temperatura max. [°C] :
80 °C
Greutate [g] :
66 g
d4 [mm] :
19 mm
h3 [mm] :
1,5 mm
23390.0303
Afişaţi detaliile
Pârghii excentrice rapide, cu filet interior/cu filet interior, reglabil | l=63 mm / d1=M5 / oțel inoxidabil | 23390.0303
buc.
Adăugați în listă
b [mm] :
20 mm
d3 [mm] :
20 mm
d5 [mm] :
22,5 mm
h2 max. [mm] :
19,5 mm
l [mm] :
82 mm
t1 [mm] :
15 mm
t2 min. [mm] :
3,7 mm
d1 :
M8
Cursă [mm] :
1 mm
Temperatura max. [°C] :
80 °C
Greutate [g] :
118 g
d4 [mm] :
-
h3 [mm] :
-
23390.0202
Afişaţi detaliile
Pârghii excentrice rapide, cu filet interior | l=82 mm / d1=M8 / oțel inoxidabil | 23390.0202
buc.
Adăugați în listă
b [mm] :
16 mm
d3 [mm] :
16 mm
d5 [mm] :
18,5 mm
h2 max. [mm] :
16,4 mm
l [mm] :
63 mm
t1 [mm] :
13 mm
t2 min. [mm] :
3 mm
d1 :
M6
Cursă [mm] :
0,75 mm
Temperatura max. [°C] :
80 °C
Greutate [g] :
59 g
d4 [mm] :
-
h3 [mm] :
-
23390.0201
Afişaţi detaliile
Pârghii excentrice rapide, cu filet interior | l=63 mm / d1=M6 / oțel inoxidabil | 23390.0201
buc.
Adăugați în listă
b [mm] :
16 mm
d3 [mm] :
16 mm
d5 [mm] :
18,5 mm
h2 max. [mm] :
16,4 mm
l [mm] :
63 mm
t1 [mm] :
13 mm
t2 min. [mm] :
3 mm
d1 :
M5
Cursă [mm] :
0,75 mm
Temperatura max. [°C] :
80 °C
Greutate [g] :
60 g
d4 [mm] :
-
h3 [mm] :
-
23390.0203
Afişaţi detaliile
Pârghii excentrice rapide, cu filet interior | l=63 mm / d1=M5 / oțel inoxidabil | 23390.0203
buc.
Adăugați în listă
b [mm] :
20 mm
d3 [mm] :
20 mm
d5 [mm] :
-
h2 max. [mm] :
19,5 mm
l [mm] :
82 mm
t1 [mm] :
15 mm
t2 min. [mm] :
3,7 mm
d1 :
M8
Cursă [mm] :
1 mm
Temperatura max. [°C] :
80 °C
Greutate [g] :
131 g
d4 [mm] :
25 mm
h3 [mm] :
2,5 mm
23390.0102
Afişaţi detaliile
Pârghii excentrice rapide, cu filet interior/cu filet interior, reglabil | l=82 mm / d1=M8 / oțel | 23390.0102
buc.
Adăugați în listă
b [mm] :
16 mm
d3 [mm] :
16 mm
d5 [mm] :
-
h2 max. [mm] :
16,4 mm
l [mm] :
63 mm
t1 [mm] :
13 mm
t2 min. [mm] :
3 mm
d1 :
M6
Cursă [mm] :
0,75 mm
Temperatura max. [°C] :
80 °C
Greutate [g] :
65 g
d4 [mm] :
19 mm
h3 [mm] :
1,5 mm
23390.0101
Afişaţi detaliile
Pârghii excentrice rapide, cu filet interior/cu filet interior, reglabil | l=63 mm / d1=M6 / oțel | 23390.0101
buc.
Adăugați în listă
b [mm] :
16 mm
d3 [mm] :
16 mm
d5 [mm] :
-
h2 max. [mm] :
16,4 mm
l [mm] :
63 mm
t1 [mm] :
13 mm
t2 min. [mm] :
3 mm
d1 :
M5
Cursă [mm] :
0,75 mm
Temperatura max. [°C] :
80 °C
Greutate [g] :
66 g
d4 [mm] :
19 mm
h3 [mm] :
1,5 mm
23390.0103
Afişaţi detaliile
Pârghii excentrice rapide, cu filet interior/cu filet interior, reglabil | l=63 mm / d1=M5 / oțel | 23390.0103
buc.
Adăugați în listă
b [mm] :
20 mm
d3 [mm] :
20 mm
d5 [mm] :
22,5 mm
h2 max. [mm] :
19,5 mm
l [mm] :
82 mm
t1 [mm] :
15 mm
t2 min. [mm] :
3,7 mm
d1 :
M8
Cursă [mm] :
1 mm
Temperatura max. [°C] :
80 °C
Greutate [g] :
118 g
d4 [mm] :
-
h3 [mm] :
-
23390.0002
Afişaţi detaliile
Pârghii excentrice rapide, cu filet interior | l=82 mm / d1=M8 / oțel | 23390.0002
buc.
Adăugați în listă
b [mm] :
16 mm
d3 [mm] :
16 mm
d5 [mm] :
18,5 mm
h2 max. [mm] :
16,4 mm
l [mm] :
63 mm
t1 [mm] :
13 mm
t2 min. [mm] :
3 mm
d1 :
M6
Cursă [mm] :
0,75 mm
Temperatura max. [°C] :
80 °C
Greutate [g] :
58 g
d4 [mm] :
-
h3 [mm] :
-
23390.0001
Afişaţi detaliile
Pârghii excentrice rapide, cu filet interior | l=63 mm / d1=M6 / oțel | 23390.0001
buc.
Adăugați în listă
b [mm] :
16 mm
d3 [mm] :
16 mm
d5 [mm] :
18,5 mm
h2 max. [mm] :
16,4 mm
l [mm] :
63 mm
t1 [mm] :
13 mm
t2 min. [mm] :
3 mm
d1 :
M5
Cursă [mm] :
0,75 mm
Temperatura max. [°C] :
80 °C
Greutate [g] :
60 g
d4 [mm] :
-
h3 [mm] :
-
23390.0003
Afişaţi detaliile
Pârghii excentrice rapide, cu filet interior | l=63 mm / d1=M5 / oțel | 23390.0003
buc.
Adăugați în listă
