Bridă Pitbull® | EH 23290.

Pitbull® - pentru înălţimi de montare joase, cu o forţă de prindere mare şi efect de fixare pe masă. O-ringul serveşte la ridicarea bridei în momentul eliberări

Material

Corp

Oţel, călit

Şurub

Oţel tratat termic, călit

O-ring

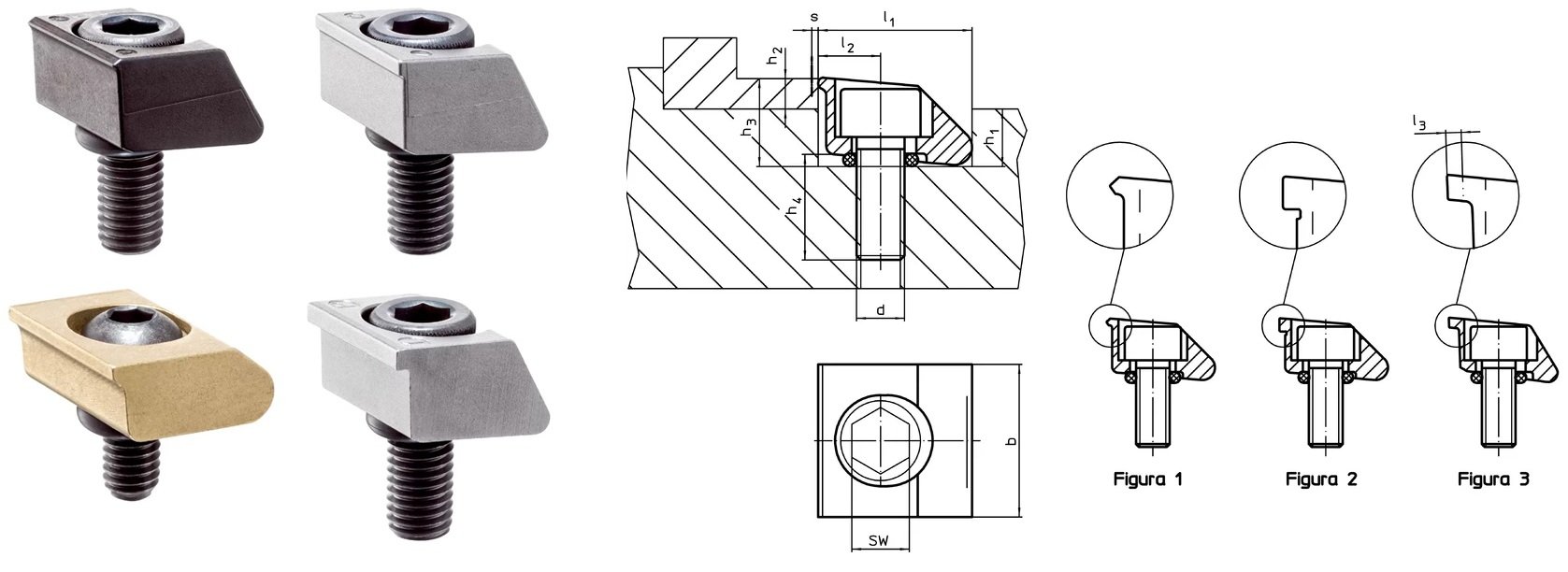

Desen

Fişă cu date

Imagine prezentare grupă

h₁

h₂ min.

h₃

h₄

l₁ [H9]

l₂

Moment străngere

Forţa de străngere

s Distanţa prindere

Temperatura max.

Temperatura min.

Greutate

[mm]

[Nm]

[mm]

[kN]

[mm]

[°C]

[g]

Cod produs

b [mm] :

38,1 mm

d :

M12

h₁ [mm] :

16,3 mm

h₂ min. [mm] :

9,5 mm

h₃ [mm] :

~ 25,8 mm

h₄ [mm] :

~ 21 mm

l₁ [H9] [mm] :

38,1 mm

l₂ [mm] :

15,2 mm

Moment străngere [Nm] :

140 Nm

SW [mm] :

10 mm

Forţa de străngere [kN] :

22 kN

s Distanţa prindere [mm] :

1,9 mm

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-30 °C

Greutate [g] :

201 g

23290.0068

Afişaţi detaliile

b [mm] :

25,4 mm

d :

M10

h₁ [mm] :

11,4 mm

h₂ min. [mm] :

6,4 mm

h₃ [mm] :

~ 17,8 mm

h₄ [mm] :

~ 17 mm

l₁ [H9] [mm] :

25,4 mm

l₂ [mm] :

10,2 mm

Moment străngere [Nm] :

80 Nm

SW [mm] :

8 mm

Forţa de străngere [kN] :

15,1 kN

s Distanţa prindere [mm] :

1,2 mm

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-30 °C

Greutate [g] :

65 g

23290.0066

Afişaţi detaliile

b [mm] :

19,1 mm

d :

h₁ [mm] :

7,1 mm

h₂ min. [mm] :

3,8 mm

h₃ [mm] :

~ 10,9 mm

h₄ [mm] :

~ 11 mm

l₁ [H9] [mm] :

19,05 mm

l₂ [mm] :

7,6 mm

Moment străngere [Nm] :

17 Nm

SW [mm] :

5 mm

Forţa de străngere [kN] :

5,7 kN

s Distanţa prindere [mm] :

0,6 mm

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-30 °C

Greutate [g] :

22 g

23290.0064

Afişaţi detaliile

b [mm] :

12,7 mm

d :

h₁ [mm] :

4,8 mm

h₂ min. [mm] :

2,6 mm

h₃ [mm] :

~ 7,4 mm

h₄ [mm] :

~ 8 mm

l₁ [H9] [mm] :

12,7 mm

l₂ [mm] :

5,1 mm

Moment străngere [Nm] :

6 Nm

SW [mm] :

3 mm

Forţa de străngere [kN] :

2,6 kN

s Distanţa prindere [mm] :

0,4 mm

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-30 °C

Greutate [g] :

6,2 g

23290.0062

Afişaţi detaliile

b [mm] :

38,1 mm

d :

M12

h₁ [mm] :

16,3 mm

h₂ min. [mm] :

9,5 mm

h₃ [mm] :

~ 25,8 mm

h₄ [mm] :

~ 21 mm

l₁ [H9] [mm] :

38,1 mm

l₂ [mm] :

15,2 mm

Moment străngere [Nm] :

140 Nm

SW [mm] :

10 mm

Forţa de străngere [kN] :

20,8 kN

s Distanţa prindere [mm] :

1,9 mm

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-30 °C

Greutate [g] :

195 g

23290.0058

Afişaţi detaliile

b [mm] :

25,4 mm

d :

M10

h₁ [mm] :

11,4 mm

h₂ min. [mm] :

6,4 mm

h₃ [mm] :

~ 17,8 mm

h₄ [mm] :

~ 17 mm

l₁ [H9] [mm] :

25,4 mm

l₂ [mm] :

10,2 mm

Moment străngere [Nm] :

80 Nm

SW [mm] :

8 mm

Forţa de străngere [kN] :

15 kN

s Distanţa prindere [mm] :

1,2 mm

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-30 °C

Greutate [g] :

66 g

23290.0056

Afişaţi detaliile

b [mm] :

19,1 mm

d :

h₁ [mm] :

7,1 mm

h₂ min. [mm] :

3,8 mm

h₃ [mm] :

~ 10,9 mm

h₄ [mm] :

~ 11 mm

l₁ [H9] [mm] :

19,05 mm

l₂ [mm] :

7,6 mm

Moment străngere [Nm] :

17 Nm

SW [mm] :

5 mm

Forţa de străngere [kN] :

3,8 kN

s Distanţa prindere [mm] :

0,6 mm

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-30 °C

Greutate [g] :

22 g

23290.0054

Afişaţi detaliile

b [mm] :

12,7 mm

d :

h₁ [mm] :

4,8 mm

h₂ min. [mm] :

2,6 mm

h₃ [mm] :

~ 7,4 mm

h₄ [mm] :

~ 8 mm

l₁ [H9] [mm] :

12,7 mm

l₂ [mm] :

5,1 mm

Moment străngere [Nm] :

6 Nm

SW [mm] :

3 mm

Forţa de străngere [kN] :

2,6 kN

s Distanţa prindere [mm] :

0,4 mm

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-30 °C

Greutate [g] :

7,5 g

23290.0052

Afişaţi detaliile
