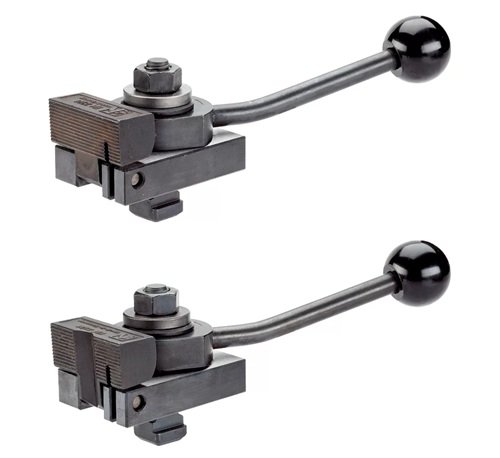

Bride de fixare pe masa utilajului ‒ cu pârghie cotită | EH 23210.

Elementul de prindere cu acţiune rapidă împinge simultan pisele de lucru înspre opritoarele fixate şi spre plăcile de susţinere. Tipul îngust al construcţiei permite prelucrarea integrală a feţei. Împreună cu opritoarele cilindirce EH 23280. se poate renunţ la sistemele de fixare speciale.

Material

  • Oţel, călit, brunat
Imagine prezentare grupă

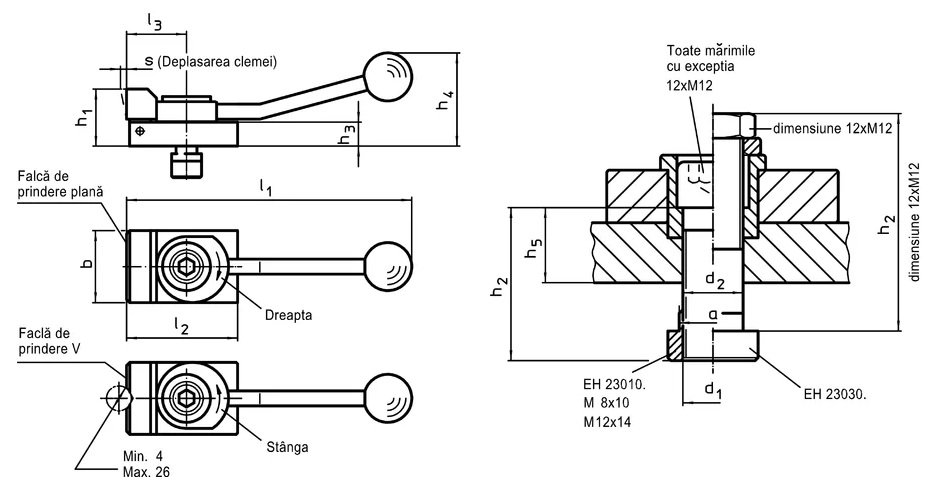

Desen

Desen

Fişă cu date

Imagine prezentare grupă
of 0
Pe pagina:
Afisaj:
b
[mm]
d2
[mm]
h1
[mm]
h2
[mm]
h3
[mm]
h4
[mm]
h5
[mm]
l1
[mm]
l2
[mm]
l3
[mm]
s
[mm]
d1
Mărimea nominală fantă
[mm]
Forţa de străngere
[kN]
Greutate
[g]
Cod produs
b [mm] :
48 mm
d2 [mm] :
12,5 mm
h1 [mm] :
38 mm
h2 [mm] :
40 mm
h3 [mm] :
16 mm
h4 [mm] :
62 mm
h5 [mm] :
19,1 mm
l1 [mm] :
190 mm
l2 [mm] :
72 mm
l3 [mm] :
40 mm
s [mm] :
4 mm
d1 :
M12
Mărimea nominală fantă [mm] :
14 mm
Forţa de străngere [kN] :
7 kN
Greutate [g] :
841 g
23210.0346
Afişaţi detaliile
Bride de fixare pe masa utilajului, cu pârghie cotită/cu falcă de prindere, prindere pe partea stângă | Mărimea nominală fantă=14 mm / d1=M12 | 23210.0346
buc.
Adăugați în listă
b [mm] :
48 mm
d2 [mm] :
12,5 mm
h1 [mm] :
38 mm
h2 [mm] :
63 mm
h3 [mm] :
16 mm
h4 [mm] :
62 mm
h5 [mm] :
-
l1 [mm] :
190 mm
l2 [mm] :
72 mm
l3 [mm] :
40 mm
s [mm] :
4 mm
d1 :
M12
Mărimea nominală fantă [mm] :
12 mm
Forţa de străngere [kN] :
7 kN
Greutate [g] :
900 g
23210.0326
Afişaţi detaliile
Bride de fixare pe masa utilajului, cu pârghie cotită/cu falcă de prindere, prindere pe partea stângă | Mărimea nominală fantă=12 mm / d1=M12 | 23210.0326
buc.
Adăugați în listă
b [mm] :
32 mm
d2 [mm] :
8,4 mm
h1 [mm] :
20 mm
h2 [mm] :
30 mm
h3 [mm] :
8 mm
h4 [mm] :
40 mm
h5 [mm] :
12,6 mm
l1 [mm] :
132 mm
l2 [mm] :
50 mm
l3 [mm] :
32 mm
s [mm] :
3 mm
d1 :
M8
Mărimea nominală fantă [mm] :
10 mm
Forţa de străngere [kN] :
3,5 kN
Greutate [g] :
264 g
23210.0106
Afişaţi detaliile
Bride de fixare pe masa utilajului, cu pârghie cotită/cu falcă de prindere, prindere pe partea stângă | Mărimea nominală fantă=10 mm / d1=M8 | 23210.0106
buc.
Adăugați în listă
b [mm] :
48 mm
d2 [mm] :
12,5 mm
h1 [mm] :
38 mm
h2 [mm] :
40 mm
h3 [mm] :
16 mm
h4 [mm] :
62 mm
h5 [mm] :
19,1 mm
l1 [mm] :
190 mm
l2 [mm] :
72 mm
l3 [mm] :
40 mm
s [mm] :
4 mm
d1 :
M12
Mărimea nominală fantă [mm] :
14 mm
Forţa de străngere [kN] :
7 kN
Greutate [g] :
838 g
23210.0342
Afişaţi detaliile
Bride de fixare pe masa utilajului, cu pârghie cotită/cu falcă de prindere, prindere pe partea dreaptă | Mărimea nominală fantă=14 mm / d1=M12 | 23210.0342
buc.
Adăugați în listă
b [mm] :
48 mm
d2 [mm] :
12,5 mm
h1 [mm] :
38 mm
h2 [mm] :
63 mm
h3 [mm] :
16 mm
h4 [mm] :
62 mm
h5 [mm] :
-
l1 [mm] :
190 mm
l2 [mm] :
72 mm
l3 [mm] :
40 mm
s [mm] :
4 mm
d1 :
M12
Mărimea nominală fantă [mm] :
12 mm
Forţa de străngere [kN] :
7 kN
Greutate [g] :
889 g
23210.0322
Afişaţi detaliile
Bride de fixare pe masa utilajului, cu pârghie cotită/cu falcă de prindere, prindere pe partea dreaptă | Mărimea nominală fantă=12 mm / d1=M12 | 23210.0322
buc.
Adăugați în listă
b [mm] :
32 mm
d2 [mm] :
8,4 mm
h1 [mm] :
20 mm
h2 [mm] :
30 mm
h3 [mm] :
8 mm
h4 [mm] :
40 mm
h5 [mm] :
12,6 mm
l1 [mm] :
132 mm
l2 [mm] :
50 mm
l3 [mm] :
32 mm
s [mm] :
3 mm
d1 :
M8
Mărimea nominală fantă [mm] :
10 mm
Forţa de străngere [kN] :
3,5 kN
Greutate [g] :
264 g
23210.0102
Afişaţi detaliile
Bride de fixare pe masa utilajului, cu pârghie cotită/cu falcă de prindere, prindere pe partea dreaptă | Mărimea nominală fantă=10 mm / d1=M8 | 23210.0102
buc.
Adăugați în listă
b [mm] :
48 mm
d2 [mm] :
12,5 mm
h1 [mm] :
38 mm
h2 [mm] :
40 mm
h3 [mm] :
16 mm
h4 [mm] :
62 mm
h5 [mm] :
19,1 mm
l1 [mm] :
190 mm
l2 [mm] :
72 mm
l3 [mm] :
40 mm
s [mm] :
4 mm
d1 :
M12
Mărimea nominală fantă [mm] :
14 mm
Forţa de străngere [kN] :
7 kN
Greutate [g] :
847 g
23210.0345
Afişaţi detaliile
Bride de fixare pe masa utilajului, cu pârghie cotită/cu falcă de prindere plană, fixare pe stânga | Mărimea nominală fantă=14 mm / d1=M12 | 23210.0345
buc.
Adăugați în listă
b [mm] :
48 mm
d2 [mm] :
12,5 mm
h1 [mm] :
38 mm
h2 [mm] :
63 mm
h3 [mm] :
16 mm
h4 [mm] :
62 mm
h5 [mm] :
-
l1 [mm] :
190 mm
l2 [mm] :
72 mm
l3 [mm] :
40 mm
s [mm] :
4 mm
d1 :
M12
Mărimea nominală fantă [mm] :
12 mm
Forţa de străngere [kN] :
7 kN
Greutate [g] :
868 g
23210.0325
Afişaţi detaliile
Bride de fixare pe masa utilajului, cu pârghie cotită/cu falcă de prindere plană, fixare pe stânga | Mărimea nominală fantă=12 mm / d1=M12 | 23210.0325
buc.
Adăugați în listă
b [mm] :
32 mm
d2 [mm] :
8,4 mm
h1 [mm] :
20 mm
h2 [mm] :
30 mm
h3 [mm] :
8 mm
h4 [mm] :
40 mm
h5 [mm] :
12,6 mm
l1 [mm] :
132 mm
l2 [mm] :
50 mm
l3 [mm] :
32 mm
s [mm] :
3 mm
d1 :
M8
Mărimea nominală fantă [mm] :
10 mm
Forţa de străngere [kN] :
3,5 kN
Greutate [g] :
265 g
23210.0105
Afişaţi detaliile
Bride de fixare pe masa utilajului, cu pârghie cotită/cu falcă de prindere plană, fixare pe stânga | Mărimea nominală fantă=10 mm / d1=M8 | 23210.0105
buc.
Adăugați în listă
b [mm] :
48 mm
d2 [mm] :
12,5 mm
h1 [mm] :
38 mm
h2 [mm] :
40 mm
h3 [mm] :
16 mm
h4 [mm] :
62 mm
h5 [mm] :
19,1 mm
l1 [mm] :
190 mm
l2 [mm] :
72 mm
l3 [mm] :
40 mm
s [mm] :
4 mm
d1 :
M12
Mărimea nominală fantă [mm] :
14 mm
Forţa de străngere [kN] :
7 kN
Greutate [g] :
845 g
23210.0341
Afişaţi detaliile
Bride de fixare pe masa utilajului, cu pârghie cotită/cu falcă de prindere plană, fixare pe dreapta | Mărimea nominală fantă=14 mm / d1=M12 | 23210.0341
buc.
Adăugați în listă
b [mm] :
48 mm
d2 [mm] :
12,5 mm
h1 [mm] :
38 mm
h2 [mm] :
63 mm
h3 [mm] :
16 mm
h4 [mm] :
62 mm
h5 [mm] :
-
l1 [mm] :
190 mm
l2 [mm] :
72 mm
l3 [mm] :
40 mm
s [mm] :
4 mm
d1 :
M12
Mărimea nominală fantă [mm] :
12 mm
Forţa de străngere [kN] :
7 kN
Greutate [g] :
870 g
23210.0321
Afişaţi detaliile
Bride de fixare pe masa utilajului, cu pârghie cotită/cu falcă de prindere plană, fixare pe dreapta | Mărimea nominală fantă=12 mm / d1=M12 | 23210.0321
buc.
Adăugați în listă
b [mm] :
32 mm
d2 [mm] :
8,4 mm
h1 [mm] :
20 mm
h2 [mm] :
30 mm
h3 [mm] :
8 mm
h4 [mm] :
40 mm
h5 [mm] :
12,6 mm
l1 [mm] :
132 mm
l2 [mm] :
50 mm
l3 [mm] :
32 mm
s [mm] :
3 mm
d1 :
M8
Mărimea nominală fantă [mm] :
10 mm
Forţa de străngere [kN] :
3,5 kN
Greutate [g] :
266 g
23210.0101
Afişaţi detaliile
Bride de fixare pe masa utilajului, cu pârghie cotită/cu falcă de prindere plană, fixare pe dreapta | Mărimea nominală fantă=10 mm / d1=M8 | 23210.0101
buc.
Adăugați în listă
