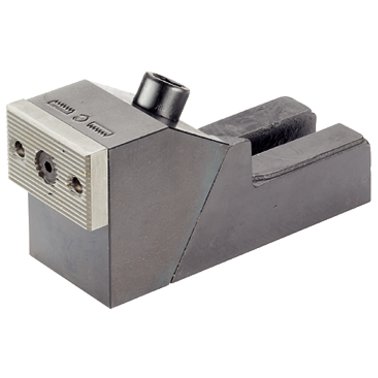

Fălci de strângere stabilizatoare | b1=19 mm | 23240.0012

Cod produs: 23240.0012

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	b1=19 mm
h₃ [mm]	99 mm
a [mm]	12 mm, 14 mm, 16 mm, 18 mm
b₁ [mm]	19 mm
b₂ [mm]	65 mm
c [mm]	8 mm
e [mm]	12 mm
h₁ [mm]	85 mm
h₂ [mm]	37 mm
h₄ [mm]	40 mm
l₁ [mm]	177,5 mm
l₂ [mm]	112,5 mm
F₁ [kN]	15 kN, 20 kN, 28 kN, 8 kN
F₂ [kN]	1,2 kN, 2,2 kN, 3 kN, 4,2 kN
Material corp	Fontă
Fălci de fixare	Oţel, călit
Filială	construcția de camioane, conveioare și tehnologii de transport, equipment construction, fabrică, construcția de echipamente și aparate apparatus and
Funcție	fixare, strângere
Origine preferențială	CE
Greutate [g]	4083 g

Datorită fălcii de prindere mari, acest element de fixare este potrivit pentru prinderea laterală a pieselor înalte.

Forţa de prindere acţionează înspre înainte şi în sus. Placa de prindere se poate roti, de exemplu pe partea şlefuita sau pe cea striată.

Material

Corp

Fălci de fixare
