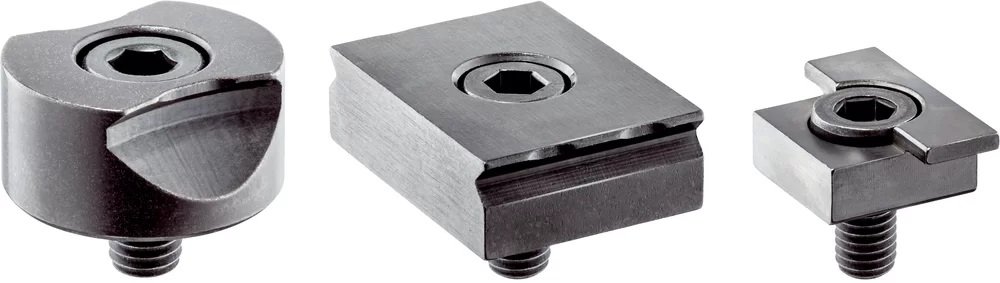

Gheara de strangere EH 23290.

  • Ghearele de prindere sunt destinate pentru a fi utilizate la dispozitive si bacuri
  • Pentru montare este necesar un canal cu orificiu filetat
  • Canturile ascutite se muleaza in piesa si evit deplasarea piesei in lateral si pe orizontala
  • Opritorul poate fi utilizat la pozitionarea piesei
  • Material: otel calit, brunat


    gheare.jpg               schita gheare.jpg

Pe pagina:
Afisaj:
l
h1
h2
s

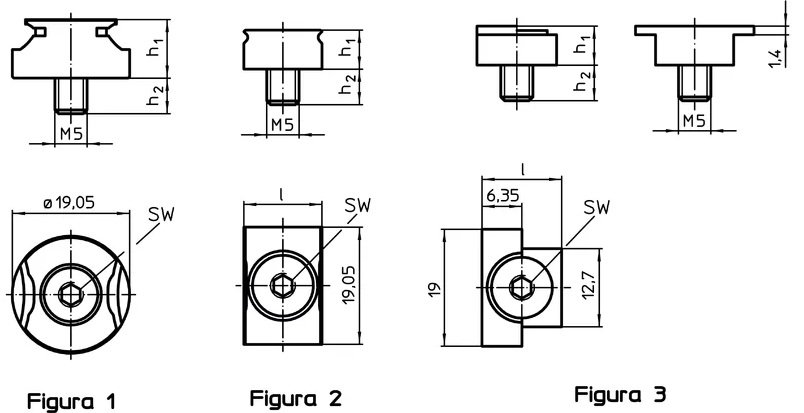

Figura
[mm]
[mm]
[mm]
[mm]

Cod produs


l [mm] :
19,05 mm
h1 [mm] :
9,53 mm
h2 [mm] :
~ 5,9 mm
s [mm] :
1,5 - 3
Figura [] :
1
buc.
l [mm] :
12,7 mm
h1 [mm] :
6,35 mm
h2 [mm] :
~ 6 mm
s [mm] :
1,5 – 1,9
Figura [] :
2
buc.
l [mm] :
19,05 mm
h1 [mm] :
7,92 mm
h2 [mm] :
~ 8,1 mm
s [mm] :
1,5 - 3
Figura [] :
2
buc.
l [mm] :
25,4 mm
h1 [mm] :
7,92 mm
h2 [mm] :
~ 8,1 mm
s [mm] :
1,5 - 3
Figura [] :
2
buc.
l [mm] :
12,7 mm
h1 [mm] :
6,35 mm
h2 [mm] :
~ 6 mm
s [mm] :
-
Figura [] :
3
buc.
