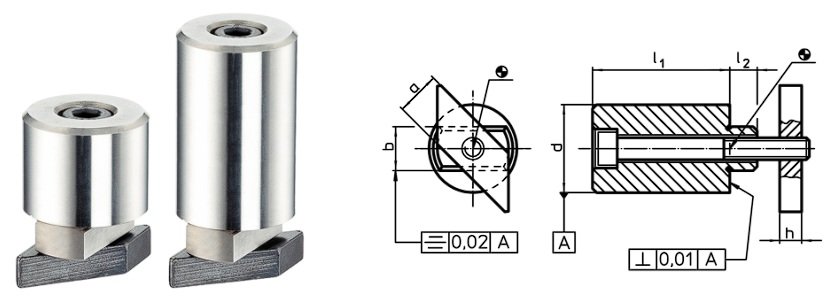

Limitatoare cu opritor cilindric EH 23280.

Canalul T permite o pozitionare rapida si precisa a piesei de lucru
Forma cilindrica a opritorului permite determinarea coordonatei punctului zero
Forma scurta, care se caracterizeaza printr-o toleranta a inaltimii de ±0,01 mm, poate fi utilizata si la pozitionare
Material:
• Opritor - otel calit, slefuit
• Placa de sustinere - otel brunat
• Surub - otel, calitatea 8.8 (ISO 4762)

Fişă cu date

Marime fanta

l₁

l₂

Şurub ISO 4762

[mm]

Cod produs

Marime fanta [mm] :

10 mm

l_{1
[mm]
:}

15 mm

a [mm] :

10 mm

d [mm] :

20 mm

h [mm] :

6 mm

l₂ [mm] :

8 mm

Şurub ISO 4762 [] :

M6 x 25

23280.0110

Afişaţi detaliile

Marime fanta [mm] :

10 mm

l_{1
[mm]
:}

25 mm

a [mm] :

10 mm

d [mm] :

20 mm

h [mm] :

6 mm

l₂ [mm] :

8 mm

Şurub ISO 4762 [] :

M6 x 35

23280.0210

Afişaţi detaliile

Marime fanta [mm] :

12 mm

l_{1
[mm]
:}

15 mm

a [mm] :

12 mm

d [mm] :

20 mm

h [mm] :

6 mm

l₂ [mm] :

8 mm

Şurub ISO 4762 [] :

M6 x 25

23280.0112

Afişaţi detaliile

Marime fanta [mm] :

12 mm

l_{1
[mm]
:}

25 mm

a [mm] :

12 mm

d [mm] :

20 mm

h [mm] :

6 mm

l₂ [mm] :

8 mm

Şurub ISO 4762 [] :

M6 x 35

23280.0212

Afişaţi detaliile

Marime fanta [mm] :

14 mm

l_{1
[mm]
:}

25 mm

a [mm] :

14 mm

d [mm] :

32 mm

h [mm] :

8 mm

l₂ [mm] :

9 mm

Şurub ISO 4762 [] :

M8 x 35

23280.0114

Afişaţi detaliile

Marime fanta [mm] :

14 mm

l_{1
[mm]
:}

50 mm

a [mm] :

14 mm

d [mm] :

32 mm

h [mm] :

8 mm

l₂ [mm] :

9 mm

Şurub ISO 4762 [] :

M8 x 60

23280.0214

Afişaţi detaliile

Marime fanta [mm] :

16 mm

l_{1
[mm]
:}

25 mm

a [mm] :

16 mm

d [mm] :

32 mm

h [mm] :

8 mm

l₂ [mm] :

10 mm

Şurub ISO 4762 [] :

M8 x 45

23280.0116

Afişaţi detaliile

Marime fanta [mm] :

16 mm

l_{1
[mm]
:}

50 mm

a [mm] :

16 mm

d [mm] :

32 mm

h [mm] :

8 mm

l₂ [mm] :

10 mm

Şurub ISO 4762 [] :

M8 x 70

23280.0216

Afişaţi detaliile

Marime fanta [mm] :

18 mm

l_{1
[mm]
:}

25 mm

a [mm] :

18 mm

d [mm] :

40 mm

h [mm] :

10 mm

l₂ [mm] :

15 mm

Şurub ISO 4762 [] :

M10 x 50

23280.0118

Afişaţi detaliile

Marime fanta [mm] :

18 mm

l_{1
[mm]
:}

50 mm

a [mm] :

18 mm

d [mm] :

40 mm

h [mm] :

10 mm

l₂ [mm] :

15 mm

Şurub ISO 4762 [] :

M10 x 75

23280.0218

Afişaţi detaliile

Marime fanta [mm] :

22 mm

l_{1
[mm]
:}

25 mm

a [mm] :

20 mm

d [mm] :

40 mm

h [mm] :

14 mm

l₂ [mm] :

15 mm

Şurub ISO 4762 [] :

M10 x 55

23280.0122

Afişaţi detaliile

Marime fanta [mm] :

22 mm

l_{1
[mm]
:}

50 mm

a [mm] :

20 mm

d [mm] :

40 mm

h [mm] :

14 mm

l₂ [mm] :

15 mm

Şurub ISO 4762 [] :

M10 x 80

23280.0222

Afişaţi detaliile

Marime fanta [mm] :

28 mm

l_{1
[mm]
:}

25 mm

a [mm] :

22 mm

d [mm] :

46 mm

h [mm] :

16 mm

l₂ [mm] :

20 mm

Şurub ISO 4762 [] :

M12 x 60

23280.0128

Afişaţi detaliile

Marime fanta [mm] :

28 mm

l_{1
[mm]
:}

50 mm

a [mm] :

22 mm

d [mm] :

46 mm

h [mm] :

16 mm

l₂ [mm] :

20 mm

Şurub ISO 4762 [] :

M12 x 90

23280.0228

Afişaţi detaliile

Limitatoare cu opritor cilindric EH 23280.
