Limitatoare | EH 23281.

Cu opritor poate fi realizată o oprire flexibilă pentru o piesă.

Împreună cu un știft filetat (de ex. EH 22540.), o piesă de lucru poate fi montată și aliniată.

Știftul filetat trebuie fixat în poziție cu o piuliță hexagonală.

Potrivit pentru dispozitivele de prindere M 20 - M 24.

Material

Oțel, brunat

Imagine prezentare grupă

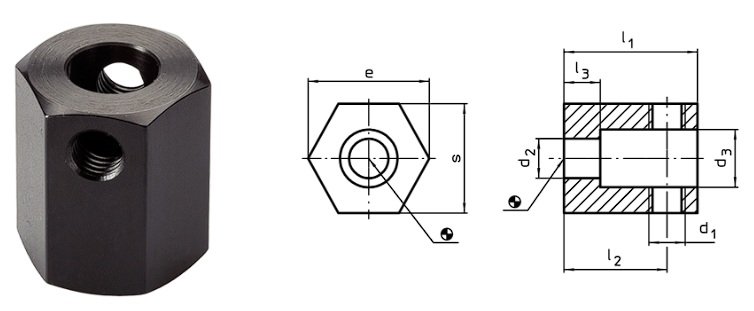

Desen

Desen

Fişă cu date

Imagine prezentare grupă

d₂

d₃

e

l₁

l₂

l₃

s

d₁

Greutate

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

[g]

Cod produs

d₂ [mm] :

26 mm

d₃ [mm] :

38 mm

e [mm] :

70 mm

l₁ [mm] :

85 mm

l₂ [mm] :

60 mm

l₃ [mm] :

20 mm

s [mm] :

65 mm

d₁ :

M20

Greutate [g] :

1659 g

23281.0024

Afişaţi detaliile

Limitatoare | d1=M20 | 23281.0024
