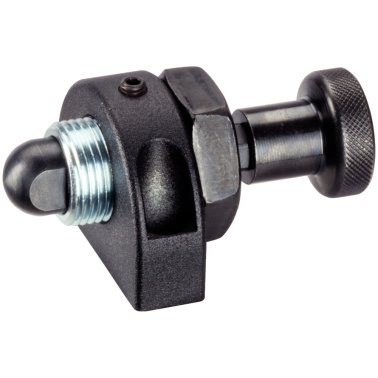

Opritor prin împingere, cu știft, protejat împotriva rotirii/cu ştift, rotunjit | d1=M20 x 1,5 | 23230.0554

Cod produs: 23230.0554

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=M20 x 1,5
d₁	M20 x 1,5
b [mm]	14 mm
Cursă [mm]	10 mm
d₂ [mm]	14,5 mm
d₃ [mm]	25 mm
d₅	M5
d₆ [mm]	5,3 mm
k [mm]	35 mm
l₁ [mm]	69,5 mm
l₂ [mm]	33 mm
l₃ [mm]	34 mm
l₄ [mm]	18 mm
l₅ [-0.2] [mm]	15,5 mm
l₆ [mm]	47 mm
l₇ [mm]	10 mm
F₁ [N]	40 N
F₂ [N]	130 N
SW₁ [mm]	12 mm
SW₂ [mm]	30 mm
Temperatura max. [°C]	100 °C
Figura	3
Bolţuri	Oţel, călit, brunat
Știft filetat	Oțel, brunat cu bolț din alamă
Piesa de fixare	Zinc turnat sub presiune, plastificat, negru
Material corp	Oțel, zincat prin galvanizare
Mâner	Oțel, brunat
Piuliţă de fixare	Oțel, brunat
Filială	construcția de camioane, construcții de mașini, general, peisagistică / tehnologii în agricultură și grădinărit
Funcție	fixare, strângere
Origine preferențială	CE
Greutate [g]	210 g
r [mm]	7,2 mm

Opritorul prin impingere este potrivit pentru poziţionarea uşoară a pieselor de lucru sau a componentelor înainte de asamblare.

La varianta cu ştift filetat se pot monta ştifturi cu forme speciale.
