Opritor prin împingere ‒ cu știft, protejat împotriva rotirii | EH 23230.

Opritorul prin impingere este potrivit pentru poziţionarea uşoară a pieselor de lucru sau a componentelor înainte de asamblare.

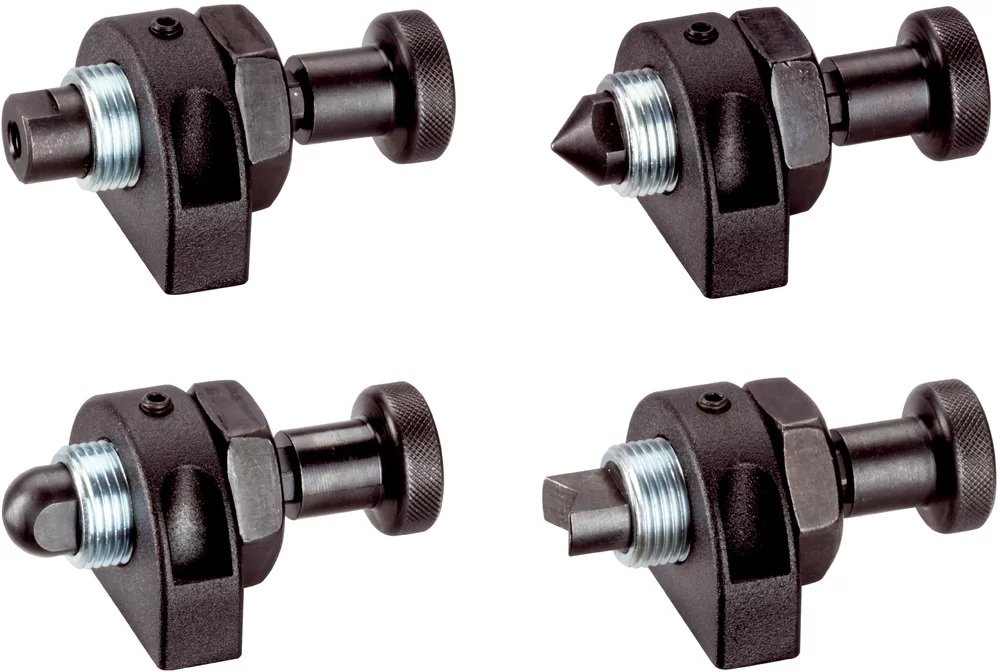

La varianta cu ştift filetat se pot monta ştifturi cu forme speciale.

Material

Bolţuri

Oţel, călit, brunat

Corp

Oțel, zincat prin galvanizare

Știft filetat

Oțel, brunat cu bolț din alamă

Piesa de fixare

Zinc turnat sub presiune, plastificat, negru

Mâner

Oțel, brunat

Piuliţă de fixare

Oțel, brunat

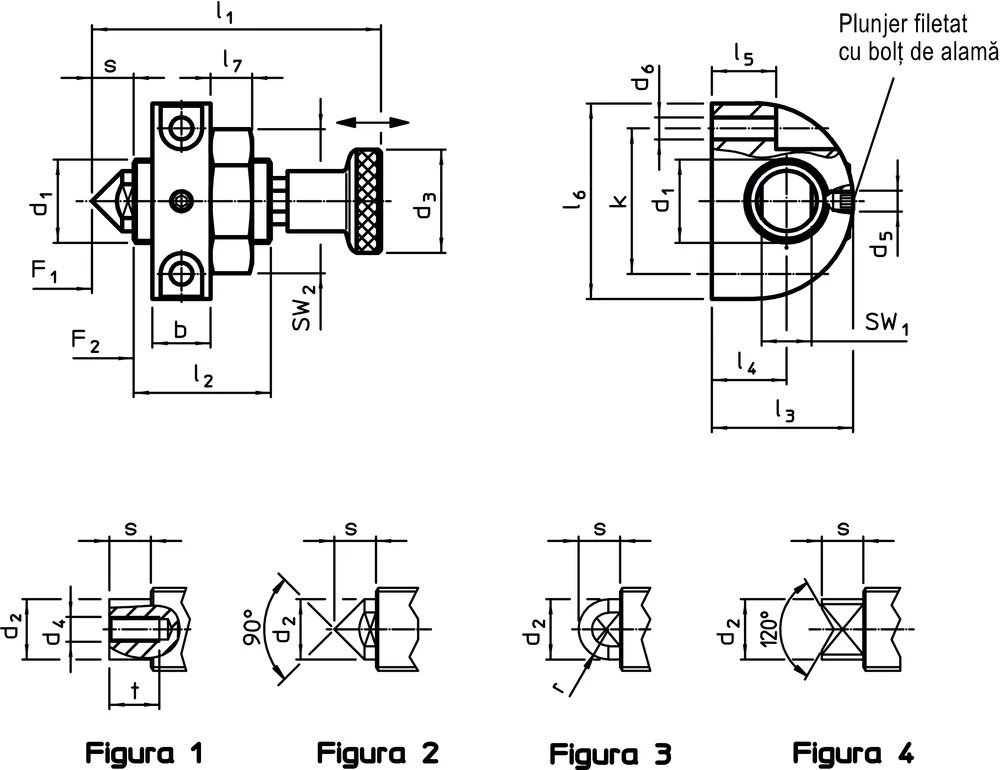

Desen

Fişă cu date

Imagine prezentare grupă

b
[mm]

d₂
[mm]

d₃
[mm]

d₄

d₅

d₆
[mm]

k
[mm]

l₁
[mm]

l₂
[mm]

l₃
[mm]

l₄
[mm]

l₅ [-0.2]
[mm]

l₆
[mm]

l₇
[mm]

t min.
[mm]

d₁

F₁
[N]

F₂
[N]

Cursă
[mm]

SW₁
[mm]

SW₂
[mm]

Temperatura max.
[°C]

Greutate
[g]

R
[mm]

Cod produs

b [mm] :

14 mm

d₂ [mm] :

12 mm

d₃ [mm] :

21 mm

d₄ :

d₅ :

d₆ [mm] :

5,3 mm

k [mm] :

35 mm

l₁ [mm] :

56 mm

l₂ [mm] :

27 mm

l₃ [mm] :

34 mm

l₄ [mm] :

18 mm

l₅ [-0.2] [mm] :

15,5 mm

l₆ [mm] :

47 mm

l₇ [mm] :

8 mm

t min. [mm] :

d₁ :

M16 x 1,5

F₁ [N] :

25 N

F₂ [N] :

71 N

Cursă [mm] :

8 mm

SW₁ [mm] :

10 mm

SW₂ [mm] :

24 mm

Temperatura max. [°C] :

100 °C

Greutate [g] :

152 g

R [mm] :

23230.0532

Afişaţi detaliile

b [mm] :

14 mm

d₂ [mm] :

14,5 mm

d₃ [mm] :

25 mm

d₄ :

d₅ :

d₆ [mm] :

5,3 mm

k [mm] :

35 mm

l₁ [mm] :

69,5 mm

l₂ [mm] :

33 mm

l₃ [mm] :

34 mm

l₄ [mm] :

18 mm

l₅ [-0.2] [mm] :

15,5 mm

l₆ [mm] :

47 mm

l₇ [mm] :

10 mm

t min. [mm] :

d₁ :

M20 x 1,5

F₁ [N] :

40 N

F₂ [N] :

130 N

Cursă [mm] :

10 mm

SW₁ [mm] :

8 mm

SW₂ [mm] :

30 mm

Temperatura max. [°C] :

100 °C

Greutate [g] :

208 g

R [mm] :

23230.0574

Afişaţi detaliile

b [mm] :

14 mm

d₂ [mm] :

12 mm

d₃ [mm] :

21 mm

d₄ :

d₅ :

d₆ [mm] :

5,3 mm

k [mm] :

35 mm

l₁ [mm] :

56 mm

l₂ [mm] :

27 mm

l₃ [mm] :

34 mm

l₄ [mm] :

18 mm

l₅ [-0.2] [mm] :

15,5 mm

l₆ [mm] :

47 mm

l₇ [mm] :

8 mm

t min. [mm] :

d₁ :

M16 x 1,5

F₁ [N] :

25 N

F₂ [N] :

71 N

Cursă [mm] :

8 mm

SW₁ [mm] :

6 mm

SW₂ [mm] :

24 mm

Temperatura max. [°C] :

100 °C

Greutate [g] :

152 g

R [mm] :

23230.0572

Afişaţi detaliile

b [mm] :

12 mm

d₂ [mm] :

9 mm

d₃ [mm] :

21 mm

d₄ :

d₅ :

d₆ [mm] :

4,3 mm

k [mm] :

25 mm

l₁ [mm] :

46 mm

l₂ [mm] :

19 mm

l₃ [mm] :

26 mm

l₄ [mm] :

14 mm

l₅ [-0.2] [mm] :

11,5 mm

l₆ [mm] :

35 mm

l₇ [mm] :

6 mm

t min. [mm] :

d₁ :

M12 x 1,5

F₁ [N] :

16 N

F₂ [N] :

35 N

Cursă [mm] :

6 mm

SW₁ [mm] :

4 mm

SW₂ [mm] :

19 mm

Temperatura max. [°C] :

100 °C

Greutate [g] :

84 g

R [mm] :

23230.0570

Afişaţi detaliile

b [mm] :

14 mm

d₂ [mm] :

14,5 mm

d₃ [mm] :

25 mm

d₄ :

d₅ :

d₆ [mm] :

5,3 mm

k [mm] :

35 mm

l₁ [mm] :

69,5 mm

l₂ [mm] :

33 mm

l₃ [mm] :

34 mm

l₄ [mm] :

18 mm

l₅ [-0.2] [mm] :

15,5 mm

l₆ [mm] :

47 mm

l₇ [mm] :

10 mm

t min. [mm] :

d₁ :

M20 x 1,5

F₁ [N] :

40 N

F₂ [N] :

130 N

Cursă [mm] :

10 mm

SW₁ [mm] :

12 mm

SW₂ [mm] :

30 mm

Temperatura max. [°C] :

100 °C

Greutate [g] :

210 g

R [mm] :

7,2 mm

23230.0554

Afişaţi detaliile

b [mm] :

14 mm

d₂ [mm] :

12 mm

d₃ [mm] :

21 mm

d₄ :

d₅ :

d₆ [mm] :

5,3 mm

k [mm] :

35 mm

l₁ [mm] :

56 mm

l₂ [mm] :

27 mm

l₃ [mm] :

34 mm

l₄ [mm] :

18 mm

l₅ [-0.2] [mm] :

15,5 mm

l₆ [mm] :

47 mm

l₇ [mm] :

8 mm

t min. [mm] :

d₁ :

M16 x 1,5

F₁ [N] :

25 N

F₂ [N] :

71 N

Cursă [mm] :

8 mm

SW₁ [mm] :

10 mm

SW₂ [mm] :

24 mm

Temperatura max. [°C] :

100 °C

Greutate [g] :

155 g

R [mm] :

6 mm

23230.0552

Afişaţi detaliile

b [mm] :

12 mm

d₂ [mm] :

9 mm

d₃ [mm] :

21 mm

d₄ :

d₅ :

d₆ [mm] :

4,3 mm

k [mm] :

25 mm

l₁ [mm] :

46 mm

l₂ [mm] :

19 mm

l₃ [mm] :

26 mm

l₄ [mm] :

14 mm

l₅ [-0.2] [mm] :

11,5 mm

l₆ [mm] :

35 mm

l₇ [mm] :

6 mm

t min. [mm] :

d₁ :

M12 x 1,5

F₁ [N] :

16 N

F₂ [N] :

35 N

Cursă [mm] :

6 mm

SW₁ [mm] :

8 mm

SW₂ [mm] :

19 mm

Temperatura max. [°C] :

100 °C

Greutate [g] :

85 g

R [mm] :

4,5 mm

23230.0550

Afişaţi detaliile

b [mm] :

14 mm

d₂ [mm] :

14,5 mm

d₃ [mm] :

25 mm

d₄ :

d₅ :

d₆ [mm] :

5,3 mm

k [mm] :

35 mm

l₁ [mm] :

69,5 mm

l₂ [mm] :

33 mm

l₃ [mm] :

34 mm

l₄ [mm] :

18 mm

l₅ [-0.2] [mm] :

15,5 mm

l₆ [mm] :

47 mm

l₇ [mm] :

10 mm

t min. [mm] :

d₁ :

M20 x 1,5

F₁ [N] :

40 N

F₂ [N] :

130 N

Cursă [mm] :

10 mm

SW₁ [mm] :

12 mm

SW₂ [mm] :

30 mm

Temperatura max. [°C] :

100 °C

Greutate [g] :

209 g

R [mm] :

23230.0534

Afişaţi detaliile

b [mm] :

12 mm

d₂ [mm] :

9 mm

d₃ [mm] :

21 mm

d₄ :

d₅ :

d₆ [mm] :

4,3 mm

k [mm] :

25 mm

l₁ [mm] :

46 mm

l₂ [mm] :

19 mm

l₃ [mm] :

26 mm

l₄ [mm] :

14 mm

l₅ [-0.2] [mm] :

11,5 mm

l₆ [mm] :

35 mm

l₇ [mm] :

6 mm

t min. [mm] :

d₁ :

M12 x 1,5

F₁ [N] :

16 N

F₂ [N] :

35 N

Cursă [mm] :

6 mm

SW₁ [mm] :

8 mm

SW₂ [mm] :

19 mm

Temperatura max. [°C] :

100 °C

Greutate [g] :

85 g

R [mm] :

23230.0530

Afişaţi detaliile

b [mm] :

14 mm

d₂ [mm] :

14,5 mm

d₃ [mm] :

25 mm

d₄ :

d₅ :

d₆ [mm] :

5,3 mm

k [mm] :

35 mm

l₁ [mm] :

69,5 mm

l₂ [mm] :

33 mm

l₃ [mm] :

34 mm

l₄ [mm] :

18 mm

l₅ [-0.2] [mm] :

15,5 mm

l₆ [mm] :

47 mm

l₇ [mm] :

10 mm

t min. [mm] :

12 mm

d₁ :

M20 x 1,5

F₁ [N] :

40 N

F₂ [N] :

130 N

Cursă [mm] :

10 mm

SW₁ [mm] :

12 mm

SW₂ [mm] :

30 mm

Temperatura max. [°C] :

100 °C

Greutate [g] :

211 g

R [mm] :

23230.0514

Afişaţi detaliile

b [mm] :

14 mm

d₂ [mm] :

12 mm

d₃ [mm] :

21 mm

d₄ :

d₅ :

d₆ [mm] :

5,3 mm

k [mm] :

35 mm

l₁ [mm] :

56 mm

l₂ [mm] :

27 mm

l₃ [mm] :

34 mm

l₄ [mm] :

18 mm

l₅ [-0.2] [mm] :

15,5 mm

l₆ [mm] :

47 mm

l₇ [mm] :

8 mm

t min. [mm] :

10 mm

d₁ :

M16 x 1,5

F₁ [N] :

25 N

F₂ [N] :

71 N

Cursă [mm] :

8 mm

SW₁ [mm] :

10 mm

SW₂ [mm] :

24 mm

Temperatura max. [°C] :

100 °C

Greutate [g] :

153 g

R [mm] :

23230.0512

Afişaţi detaliile

b [mm] :

12 mm

d₂ [mm] :

9 mm

d₃ [mm] :

21 mm

d₄ :

d₅ :

d₆ [mm] :

4,3 mm

k [mm] :

25 mm

l₁ [mm] :

46 mm

l₂ [mm] :

19 mm

l₃ [mm] :

26 mm

l₄ [mm] :

14 mm

l₅ [-0.2] [mm] :

11,5 mm

l₆ [mm] :

35 mm

l₇ [mm] :

6 mm

t min. [mm] :

8 mm

d₁ :

M12 x 1,5

F₁ [N] :

16 N

F₂ [N] :

35 N

Cursă [mm] :

6 mm

SW₁ [mm] :

8 mm

SW₂ [mm] :

19 mm

Temperatura max. [°C] :

100 °C

Greutate [g] :

85 g

R [mm] :

23230.0510

Afişaţi detaliile
