Suporturi tip placă | EH 23210.

Pe plăcile de susținere pot fi montate diverse elemente de așezare (de ex. bolțurile EH 22690. sau opritoarele oscilante EH 22730., EH 22731. și EH 22740.).

Placa de susținere poate fi deplasată flexibil între două filete sau fante T.

Potrivit pentru dispozitivele de prindere M 20 - M 24.

Material

Oţel, călit

Imagine prezentare grupă

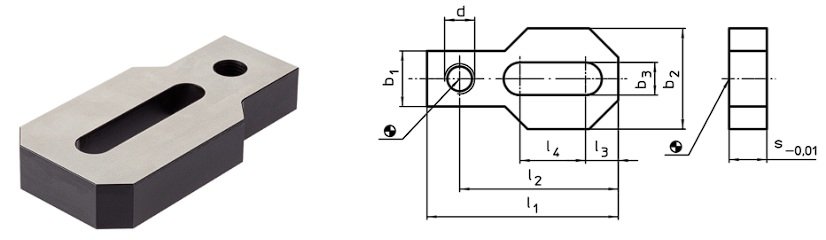

Desen

Desen

Fişă cu date

Imagine prezentare grupă

b₁

b₂

b₃

d

l₁

l₂

l₃

l₄

Greutate

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

[g]

Cod produs

b₁ [mm] :

70 mm

b₂ [mm] :

100 mm

b₃ [mm] :

25 mm

d :

M24

l₁ [mm] :

220 mm

l₂ [mm] :

188 mm

l₃ [mm] :

35 mm

l₄ [mm] :

100 mm

Greutate [g] :

3770 g

23210.0880

Afişaţi detaliile

Suporturi tip placă | d=M24 / s=30 mm | 23210.0880

b₁ [mm] :

60 mm

b₂ [mm] :

90 mm

b₃ [mm] :

21 mm

d :

M20

l₁ [mm] :

180 mm

l₂ [mm] :

150 mm

l₃ [mm] :

30 mm

l₄ [mm] :

80 mm

Greutate [g] :

2770 g

23210.0870

Afişaţi detaliile

Suporturi tip placă | d=M20 / s=30 mm | 23210.0870
