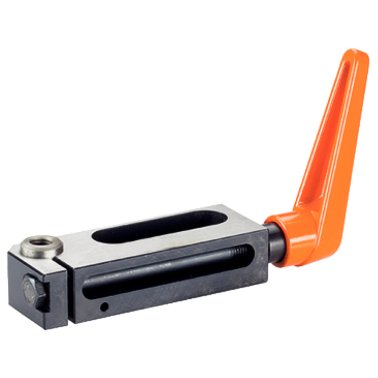

Bride de prindere şi fixare, rugozitate mică | b3=8,5 mm / l1=75 mm | 23220.0085
Cod produs: 23220.0085
Bride de prindere şi fixare, rugozitate mică | b3=8,5 mm / l1=75 mm | 23220.0085
Brand:
ERWIN HALDER KG
Specificatii
| b3=8,5 mm / l1=75 mm | |
| 30 mm | |
| 10 mm | |
| 8,5 mm | |
| 13 mm | |
| 19,5 mm | |
| 11,5 mm | |
| 11,5 mm | |
| 75 mm | |
| 35 mm | |
| 13 mm | |
| 13 mm | |
| 62 mm | |
| 5 mm | |
| M8 | |
| 0,5 kN | |
| 3 mm | |
| 18 mm | |
| Zinc turnat | |
| Oţel, călit, brunat, şlefuit | |
| adaptoare, producția de scule, construcții de mașini, general, elemente de transmisie, transmisii, roți dințate, mașini de injecție, turnătorii, mașini de țesut și cusut, scule pentru mașini | |
| absorţie, aplica, compensare, fixare, sigur, strângere, suport | |
| V40 | |
| CE | |
| M6 | |
| 24400.0311 | |
| 342 g |
Suportul este utilizat pentru a susține punctele de prindere de pe componentelor.
Beneficiile bridei sunt:
- Susținerea componentelor instabile fără deformare
- Evitarea vibrațiilor în timpul prelucrarilor
- Construcție compactă, joasă
- Suport nervuri, borduri și verigi pentru susținerea componentelor fixate
- Suport fără deformare a pieselor neprelucrate
- Manipulare ușoară
- Este posibilă și prinderea în afara piesei de lucru cu ajutorul unor pârghii de fixare.
Material
Mâner
- Zinc turnat
Clemă
- Oţel, călit, brunat, şlefuit
Operaţii
- Prin eliberarea mânerului, bolțul intră în contact cu piesa cu forța arcului moale.
- Cu ajutorul mânerului bolțul va fi blocat în această poziție.
- După ce scoateți piesa, eliberați mânerul; apoi reașezați bolțul și refixați cu mânerul.
Înălțimea suportului poate fi ajustată cu ajutorul unor pini filetați în gaura filetată din corpul suportului.
