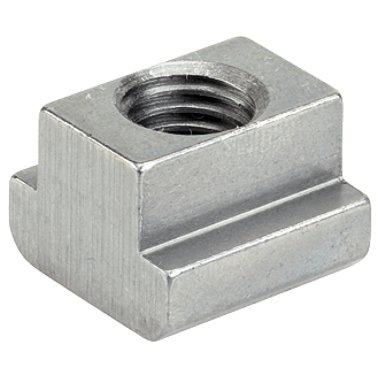

Piuliță pentru canal T, DIN 508 | Mărimea nominală fantă=18 mm / d=M14 / Oţel tratat termic, calitatea 8, blanc | 23010.0183

Cod produs: 23010.0183

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	Mărimea nominală fantă=18 mm / d=M14 / Oţel tratat termic, calitatea 8, blanc
a [mm]	17,6 mm
d	M14
e [mm]	28 mm
h [mm]	20 mm
k [mm]	10 mm
Marime fanta [mm]	18 mm
pentru canale T DIN 650 [mm]	18 mm
Material	Otel tratat termic 8
Filială	construcții de mașini, general, equipment construction, fabrică, construcția de echipamente și aparate apparatus and, robotică, automatizări, tehnologii de control, scule de precizie, scule pentru mașini, sisteme profilate, tehnologii de manipulare
Funcție	contact, fixare, poziţionare, sigur
Origine preferențială	CE
Greutate [g]	74 g
Dev. from DIN	Standardul DIN nu include aceste dimensiuni.

These nuts for T-slots (slot nuts) are manufactured according to DIN 508. The range is extended by other dimensions that are not included in DIN.

Material

Asamblare

Sarcina integrală a piulițelor pentru canale T presupune, ca înfiletarea se face pe întreaga lungime a filetului piuliței canal T.

Note

Variantă specială la cerere.
