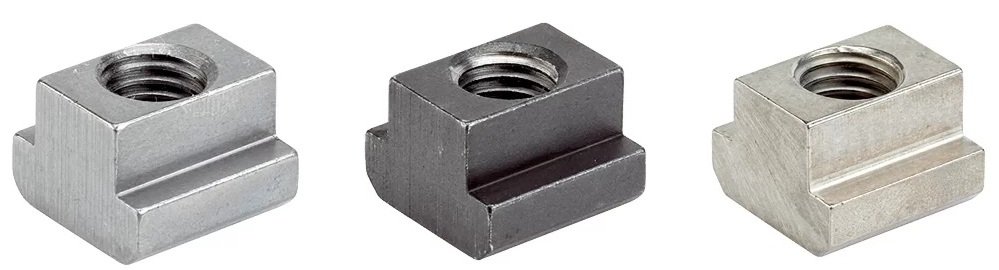

Piuliță pentru canal T ‒ DIN 508 | EH 23010.

These nuts for T-slots (slot nuts) are manufactured according to DIN 508. The range is extended by other dimensions that are not included in DIN.

Material

Oţel tratat termic, calitatea 8, blanc
Oţel tratat termic, cu revenire, calitatea 10, brunat
Oţel inoxidabil 1.4301

Asamblare

Sarcina integrală a piulițelor pentru canale T presupune, ca înfiletarea se face pe întreaga lungime a filetului piuliței canal T.

Note

Variantă specială la cerere.

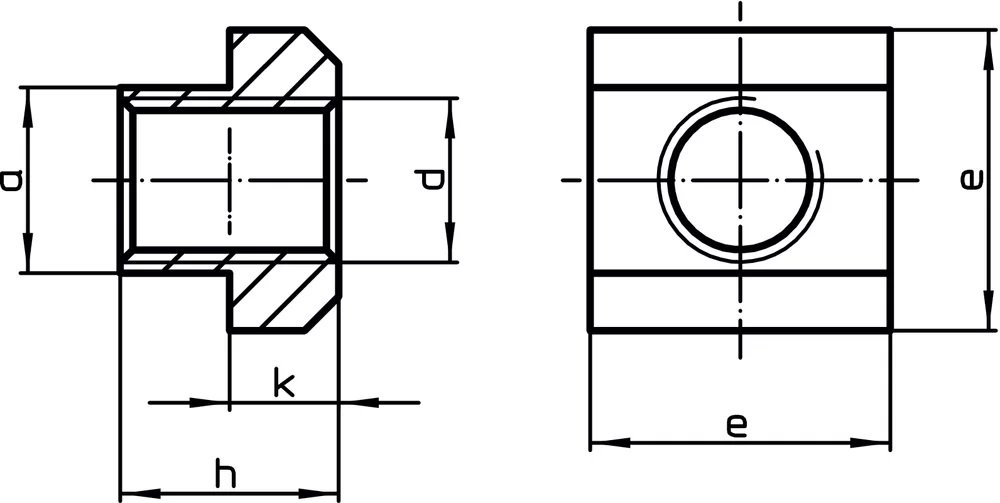

Desen

Fişă cu date

Imagine prezentare grupă

Mărimea nominală fantă

Forţa verificare conf. DIN 508 F min.

pentru canale T DIN 650

Greutate

[mm]

[kN]

[mm]

[g]

Cod produs

d :

M16

e [mm] :

28 mm

h [mm] :

20 mm

k [mm] :

10 mm

Mărimea nominală fantă [mm] :

18 mm

Forţa verificare conf. DIN 508 F min. [kN] :

128 kN

pentru canale T DIN 650 [mm] :

18 mm

Greutate [g] :

70 g

23010.0781

Afişaţi detaliile

d :

M14

e [mm] :

25 mm

h [mm] :

18 mm

k [mm] :

9 mm

Mărimea nominală fantă [mm] :

16 mm

Forţa verificare conf. DIN 508 F min. [kN] :

pentru canale T DIN 650 [mm] :

16 mm

Greutate [g] :

51 g

23010.0761

Afişaţi detaliile

d :

M12

e [mm] :

22 mm

h [mm] :

16 mm

k [mm] :

8 mm

Mărimea nominală fantă [mm] :

14 mm

Forţa verificare conf. DIN 508 F min. [kN] :

67 kN

pentru canale T DIN 650 [mm] :

14 mm

Greutate [g] :

34 g

23010.0751

Afişaţi detaliile

d :

M10

e [mm] :

18 mm

h [mm] :

14 mm

k [mm] :

7 mm

Mărimea nominală fantă [mm] :

12 mm

Forţa verificare conf. DIN 508 F min. [kN] :

46 kN

pentru canale T DIN 650 [mm] :

12 mm

Greutate [g] :

20 g

23010.0741

Afişaţi detaliile

d :

e [mm] :

15 mm

h [mm] :

12 mm

k [mm] :

6 mm

Mărimea nominală fantă [mm] :

10 mm

Forţa verificare conf. DIN 508 F min. [kN] :

29 kN

pentru canale T DIN 650 [mm] :

10 mm

Greutate [g] :

13 g

23010.0731

Afişaţi detaliile

d :

e [mm] :

13 mm

h [mm] :

10 mm

k [mm] :

6 mm

Mărimea nominală fantă [mm] :

8 mm

Forţa verificare conf. DIN 508 F min. [kN] :

16 kN

pentru canale T DIN 650 [mm] :

8 mm

Greutate [g] :

8,5 g

23010.0721

Afişaţi detaliile

d :

M48

e [mm] :

85 mm

h [mm] :

70 mm

k [mm] :

34 mm

Mărimea nominală fantă [mm] :

54 mm

Forţa verificare conf. DIN 508 F min. [kN] :

653 kN

pentru canale T DIN 650 [mm] :

54 mm

Greutate [g] :

2100 g

23010.0542

Afişaţi detaliile

d :

M42

e [mm] :

75 mm

h [mm] :

60 mm

k [mm] :

30 mm

Mărimea nominală fantă [mm] :

48 mm

Forţa verificare conf. DIN 508 F min. [kN] :

653 kN

pentru canale T DIN 650 [mm] :

48 mm

Greutate [g] :

1500 g

23010.0482

Afişaţi detaliile

d :

M36

e [mm] :

65 mm

h [mm] :

52 mm

k [mm] :

26 mm

Mărimea nominală fantă [mm] :

42 mm

Forţa verificare conf. DIN 508 F min. [kN] :

653 kN

pentru canale T DIN 650 [mm] :

42 mm

Greutate [g] :

996 g

23010.0422

Afişaţi detaliile

d :

M30

e [mm] :

54 mm

h [mm] :

44 mm

k [mm] :

22 mm

Mărimea nominală fantă [mm] :

36 mm

Forţa verificare conf. DIN 508 F min. [kN] :

448 kN

pentru canale T DIN 650 [mm] :

36 mm

Greutate [g] :

582 g

23010.0362

Afişaţi detaliile

d :

M24

e [mm] :

54 mm

h [mm] :

44 mm

k [mm] :

22 mm

Mărimea nominală fantă [mm] :

36 mm

Forţa verificare conf. DIN 508 F min. [kN] :

282 kN

pentru canale T DIN 650 [mm] :

36 mm

Greutate [g] :

663 g

23010.0364

Afişaţi detaliile

d :

M27

e [mm] :

50 mm

h [mm] :

40 mm

k [mm] :

20 mm

Mărimea nominală fantă [mm] :

32 mm

Forţa verificare conf. DIN 508 F min. [kN] :

pentru canale T DIN 650 [mm] :

32 mm

Greutate [g] :

460 g

23010.0322

Afişaţi detaliile

d :

M24

e [mm] :

44 mm

h [mm] :

36 mm

k [mm] :

18 mm

Mărimea nominală fantă [mm] :

28 mm

Forţa verificare conf. DIN 508 F min. [kN] :

282 kN

pentru canale T DIN 650 [mm] :

28 mm

Greutate [g] :

320 g

23010.0282

Afişaţi detaliile

d :

M22

e [mm] :

44 mm

h [mm] :

36 mm

k [mm] :

18 mm

Mărimea nominală fantă [mm] :

28 mm

Forţa verificare conf. DIN 508 F min. [kN] :

pentru canale T DIN 650 [mm] :

28 mm

Greutate [g] :

332 g

23010.0283

Afişaţi detaliile

d :

M20

e [mm] :

44 mm

h [mm] :

36 mm

k [mm] :

18 mm

Mărimea nominală fantă [mm] :

28 mm

Forţa verificare conf. DIN 508 F min. [kN] :

196 kN

pentru canale T DIN 650 [mm] :

28 mm

Greutate [g] :

349 g

23010.0284

Afişaţi detaliile

d :

M16

e [mm] :

44 mm

h [mm] :

36 mm

k [mm] :

18 mm

Mărimea nominală fantă [mm] :

28 mm

Forţa verificare conf. DIN 508 F min. [kN] :

128 kN

pentru canale T DIN 650 [mm] :

28 mm

Greutate [g] :

375 g

23010.0286

Afişaţi detaliile

d :

M22

e [mm] :

40 mm

h [mm] :

32 mm

k [mm] :

16 mm

Mărimea nominală fantă [mm] :

24 mm

Forţa verificare conf. DIN 508 F min. [kN] :

pentru canale T DIN 650 [mm] :

24 mm

Greutate [g] :

221 g

23010.0242

Afişaţi detaliile

d :

M20

e [mm] :

40 mm

h [mm] :

32 mm

k [mm] :

16 mm

Mărimea nominală fantă [mm] :

24 mm

Forţa verificare conf. DIN 508 F min. [kN] :

196 kN

pentru canale T DIN 650 [mm] :

24 mm

Greutate [g] :

237 g

23010.0244

Afişaţi detaliile

d :

M16

e [mm] :

40 mm

h [mm] :

32 mm

k [mm] :

16 mm

Mărimea nominală fantă [mm] :

24 mm

Forţa verificare conf. DIN 508 F min. [kN] :

128 kN

pentru canale T DIN 650 [mm] :

24 mm

Greutate [g] :

262 g

23010.0246

Afişaţi detaliile

d :

M20

e [mm] :

35 mm

h [mm] :

28 mm

k [mm] :

14 mm

Mărimea nominală fantă [mm] :

22 mm

Forţa verificare conf. DIN 508 F min. [kN] :

196 kN

pentru canale T DIN 650 [mm] :

22 mm

Greutate [g] :

151 g

23010.0222

Afişaţi detaliile

d :

M18

e [mm] :

35 mm

h [mm] :

28 mm

k [mm] :

14 mm

Mărimea nominală fantă [mm] :

22 mm

Forţa verificare conf. DIN 508 F min. [kN] :

pentru canale T DIN 650 [mm] :

22 mm

Greutate [g] :

163 g

23010.0224

Afişaţi detaliile

d :

M16

e [mm] :

35 mm

h [mm] :

28 mm

k [mm] :

14 mm

Mărimea nominală fantă [mm] :

22 mm

Forţa verificare conf. DIN 508 F min. [kN] :

128 kN

pentru canale T DIN 650 [mm] :

22 mm

Greutate [g] :

172 g

23010.0226

Afişaţi detaliile

d :

M12

e [mm] :

35 mm

h [mm] :

28 mm

k [mm] :

14 mm

Mărimea nominală fantă [mm] :

22 mm

Forţa verificare conf. DIN 508 F min. [kN] :

67 kN

pentru canale T DIN 650 [mm] :

22 mm

Greutate [g] :

189 g

23010.0225

Afişaţi detaliile

d :

M18

e [mm] :

32 mm

h [mm] :

24 mm

k [mm] :

12 mm

Mărimea nominală fantă [mm] :

20 mm

Forţa verificare conf. DIN 508 F min. [kN] :

pentru canale T DIN 650 [mm] :

20 mm

Greutate [g] :

108 g

23010.0202

Afişaţi detaliile

d :

M16

e [mm] :

32 mm

h [mm] :

24 mm

k [mm] :

12 mm

Mărimea nominală fantă [mm] :

20 mm

Forţa verificare conf. DIN 508 F min. [kN] :

128 kN

pentru canale T DIN 650 [mm] :

20 mm

Greutate [g] :

119 g

23010.0204

Afişaţi detaliile

Piuliță pentru canal T ‒ DIN 508 | EH 23010.
