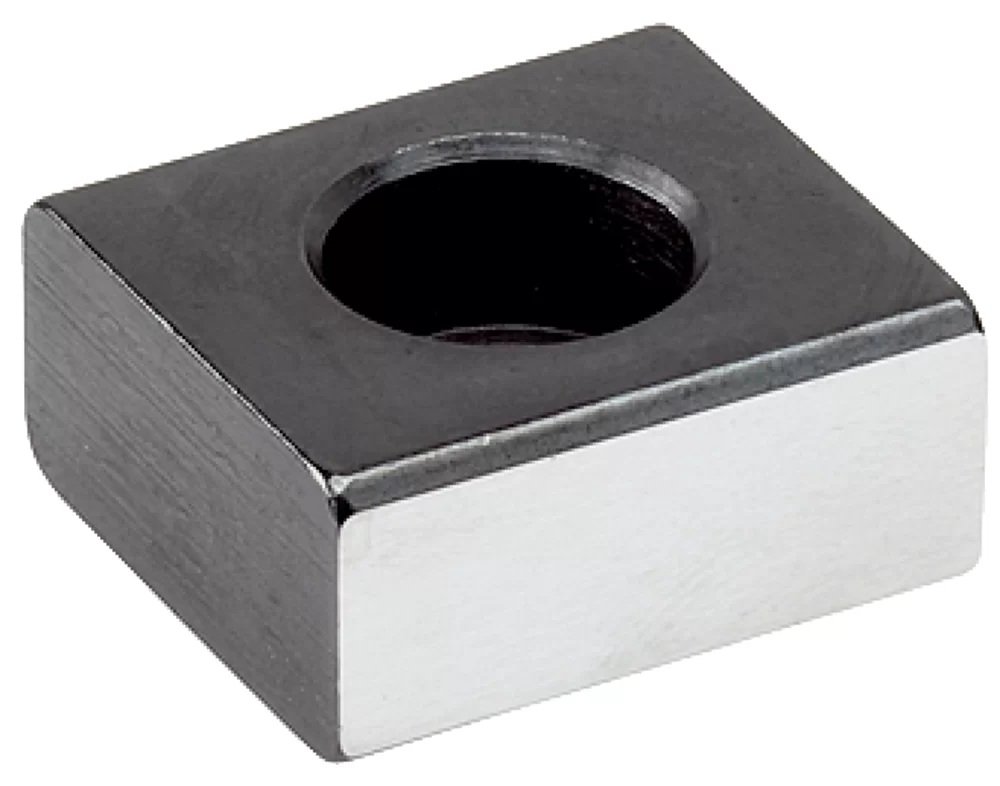

Piulite plane canal T EH 23130

Se utilizeaza pentru sistemele de pozitionare si elementele de prindere pe mese cu canale T conform DIN 650
Material: otel calit, brunat, slefuit
Asamblare:
• Se prind cu bolturi in canalele de aliniere ale sistemului de fixare
• Diblurile cu canale joase sunt adecvate pentru situatiile in care sistemele de fixare vor fi utilizate pe masini cu latimi identice ale canalelor

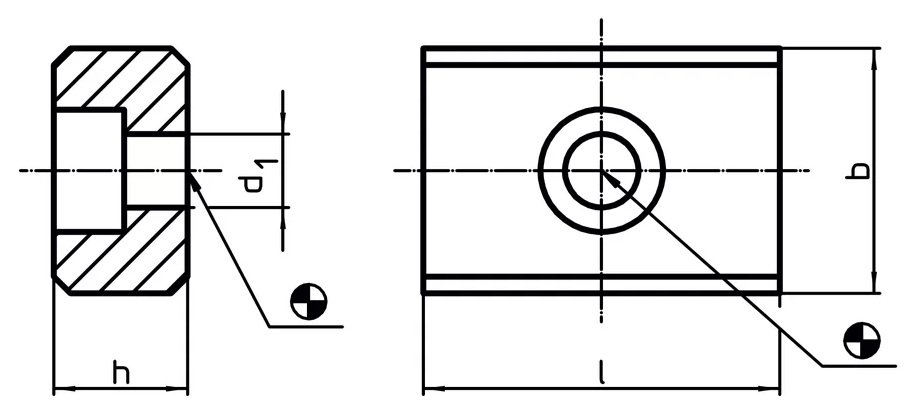

Fişă cu date

b

d₁

h

l

Surub ISO 4762

[mm]

[mm]

[mm]

[mm]

Cod produs

b [mm] :

10 mm

d₁ [mm] :

4,5 mm

h [mm] :

8 mm

l [mm] :

20 mm

Surub ISO 4762 [] :

M4

23130.0010

Afişaţi detaliile

Piuliţe canal T plane | b=10 mm | 23130.0010

b [mm] :

12 mm

d₁ [mm] :

5,5 mm

h [mm] :

8 mm

l [mm] :

20 mm

Surub ISO 4762 [] :

M5

23130.0012

Afişaţi detaliile

Piuliţe canal T plane | b=12 mm | 23130.0012

b [mm] :

14 mm

d₁ [mm] :

6,6 mm

h [mm] :

10 mm

l [mm] :

22 mm

Surub ISO 4762 [] :

M6

23130.0014

Afişaţi detaliile

Piuliţe canal T plane | b=14 mm | 23130.0014

b [mm] :

16 mm

d₁ [mm] :

6,6 mm

h [mm] :

10 mm

l [mm] :

22 mm

Surub ISO 4762 [] :

M6

23130.0016

Afişaţi detaliile

Piuliţe canal T plane | b=16 mm | 23130.0016

b [mm] :

18 mm

d₁ [mm] :

6,6 mm

h [mm] :

10 mm

l [mm] :

22 mm

Surub ISO 4762 [] :

M6

23130.0018

Afişaţi detaliile

Piuliţe canal T plane | b=18 mm | 23130.0018

b [mm] :

20 mm

d₁ [mm] :

6,6 mm

h [mm] :

10 mm

l [mm] :

22 mm

Surub ISO 4762 [] :

M6

23130.0020

Afişaţi detaliile

Piuliţe canal T plane | b=20 mm | 23130.0020

b [mm] :

22 mm

d₁ [mm] :

6,6 mm

h [mm] :

12 mm

l [mm] :

32 mm

Surub ISO 4762 [] :

M6

23130.0022

Afişaţi detaliile

Piuliţe canal T plane | b=22 mm | 23130.0022

b [mm] :

24 mm

d₁ [mm] :

6,6 mm

h [mm] :

12 mm

l [mm] :

32 mm

Surub ISO 4762 [] :

M6

23130.0024

Afişaţi detaliile

Piuliţe canal T plane | b=24 mm | 23130.0024
