Piulita hexagonala cu locas sferic EH 23080.

Aceasta combinatie este ideala ca si compensare in cazul suprafetelor neregulate
Piulitele de fixare cu locas sferic sunt o combinatie de piulita si baza si au urmatoarele avantaje / caracteristici:
• Fiabile functional
• Captive
• Montaj rapid si eficient
• Stocare simpla
• Pivotare max. 3°
Material:
• Locas conic - otel tratat termic, cu revenire, brunat
• Piulita - otel tratat termic, cu revenire, brunat

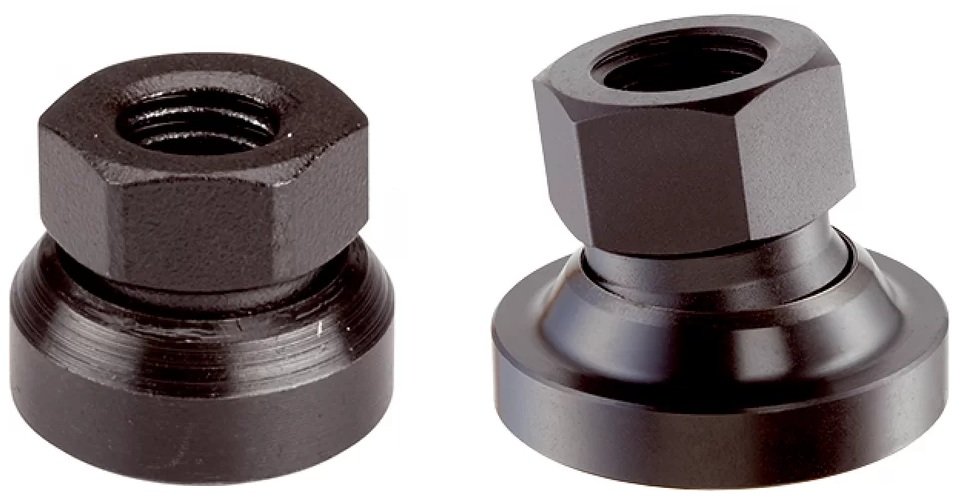

piulite hexagonale.jpg

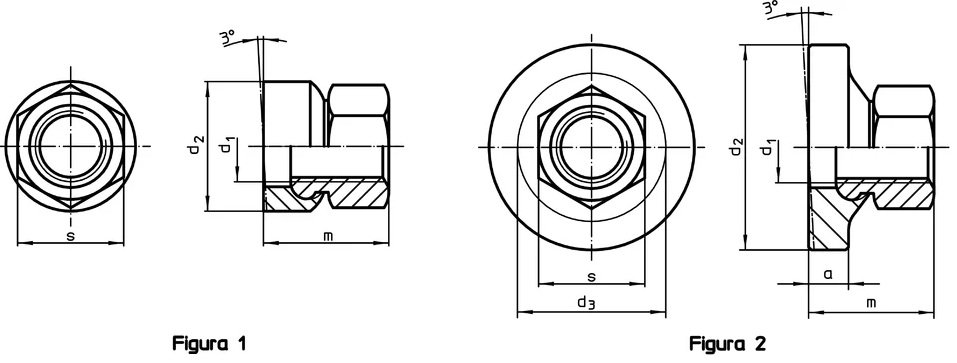

Fişă cu date

d₁

d₂

m

d₃

Figura

[mm]

[mm]

[mm]

Cod produs

d₁ [] :

M8

d₂ [mm] :

17 mm

m [mm] :

~ 14 mm

d₃ [mm] :

-

Figura [] :

1

23080.0508

Afişaţi detaliile

Piuliţe hexagonale cu locaş sferic/cu suprafaţă mică | d1=M8 | 23080.0508

d₁ [] :

M10

d₂ [mm] :

21 mm

m [mm] :

~ 17,5 mm

d₃ [mm] :

-

Figura [] :

1

23080.0510

Afişaţi detaliile

Piuliţe hexagonale cu locaş sferic/cu suprafaţă mică | d1=M10 | 23080.0510

d₁ [] :

M12

d₂ [mm] :

24 mm

m [mm] :

~ 21,5 mm

d₃ [mm] :

-

Figura [] :

1

23080.0512

Afişaţi detaliile

Piuliţe hexagonale cu locaş sferic/cu suprafaţă mică | d1=M12 | 23080.0512

d₁ [] :

M16

d₂ [mm] :

30 mm

m [mm] :

~ 28 mm

d₃ [mm] :

-

Figura [] :

1

23080.0516

Afişaţi detaliile

Piuliţe hexagonale cu locaş sferic/cu suprafaţă mică | d1=M16 | 23080.0516

d₁ [] :

M20

d₂ [mm] :

36 mm

m [mm] :

~ 35 mm

d₃ [mm] :

-

Figura [] :

1

23080.0520

Afişaţi detaliile

Piuliţe hexagonale cu locaş sferic/cu suprafaţă mică | d1=M20 | 23080.0520

d₁ [] :

M24

d₂ [mm] :

44 mm

m [mm] :

~ 42,5 mm

d₃ [mm] :

-

Figura [] :

1

23080.0524

Afişaţi detaliile

Piuliţe hexagonale cu locaş sferic/cu suprafaţă mică | d1=M24 | 23080.0524

d₁ [] :

M30

d₂ [mm] :

55 mm

m [mm] :

~ 56 mm

d₃ [mm] :

-

Figura [] :

1

23080.0530

Afişaţi detaliile

Piuliţe hexagonale cu locaş sferic/cu suprafaţă mică | d1=M30 | 23080.0530

d₁ [] :

M8

d₂ [mm] :

24 mm

m [mm] :

14 mm

d₃ [mm] :

17,8 mm

Figura [] :

2

23080.0608

Afişaţi detaliile

Piuliţe hexagonale cu locaş sferic/cu suprafaţă mare | d1=M8 | 23080.0608

d₁ [] :

M10

d₂ [mm] :

30 mm

m [mm] :

17,5 mm

d₃ [mm] :

21,2 mm

Figura [] :

2

23080.0610

Afişaţi detaliile

Piuliţe hexagonale cu locaş sferic/cu suprafaţă mare | d1=M10 | 23080.0610

d₁ [] :

M12

d₂ [mm] :

36 mm

m [mm] :

21,5 mm

d₃ [mm] :

25,2 mm

Figura [] :

2

23080.0612

Afişaţi detaliile

Piuliţe hexagonale cu locaş sferic/cu suprafaţă mare | d1=M12 | 23080.0612

d₁ [] :

M16

d₂ [mm] :

44 mm

m [mm] :

28 mm

d₃ [mm] :

30,9 mm

Figura [] :

2

23080.0616

Afişaţi detaliile

Piuliţe hexagonale cu locaş sferic/cu suprafaţă mare | d1=M16 | 23080.0616

d₁ [] :

M20

d₂ [mm] :

50 mm

m [mm] :

35 mm

d₃ [mm] :

39,9 mm

Figura [] :

2

23080.0620

Afişaţi detaliile

Piuliţe hexagonale cu locaş sferic/cu suprafaţă mare | d1=M20 | 23080.0620

d₁ [] :

M24

d₂ [mm] :

60 mm

m [mm] :

42,5 mm

d₃ [mm] :

49,6 mm

Figura [] :

2

23080.0624

Afişaţi detaliile

Piuliţe hexagonale cu locaş sferic/cu suprafaţă mare | d1=M24 | 23080.0624

d₁ [] :

M30

d₂ [mm] :

68 mm

m [mm] :

56 mm

d₃ [mm] :

61,3 mm

Figura [] :

2

23080.0630

Afişaţi detaliile

Piuliţe hexagonale cu locaş sferic/cu suprafaţă mare | d1=M30 | 23080.0630
