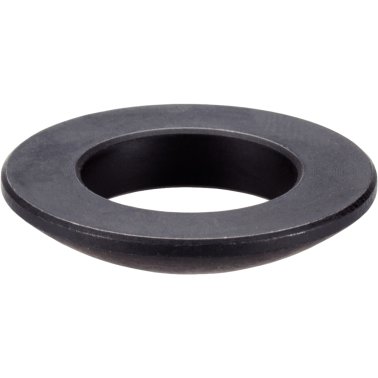

Şaibe sferice / Baze conice, DIN 6319/șaibă sferică din oțel călit, forma C | d1=15 mm | 23050.0014

Cod produs: 23050.0014

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=15 mm
d_{1 [mm]}	15 mm
d₃ [mm]	28 mm
h₁ [mm]	1,4 mm
h₂ [mm]	5 mm
h₄ [mm]	~ 8,5 mm, ~ 9,5 mm
Capacitate portantă la sarcină statică [kN]	53 kN
Moment străngere îmbinări înşurubate max. [Nm]	130 Nm
r₁ [mm]	22
Figura	1
Pentru pin d₆ [mm]	14 mm
Saiba sferica	Oțel călit, călit, tratat cu fosfat de mangan
Filială	adaptoare, producția de scule, alte produse, construcții de mașini, general, medical / tehnologii de recuperare / echipamente medicale, scule de precizie, scule pentru mașini, sisteme profilate, tehnologii de manipulare
Funcție	compensare, suport
formă	C
Origine preferențială	CE
adecvat pentru	M14
Greutate [g]	12 g

Domeniul de aplicaţii

Șaibele conice / Bazele conice sunt utilizate ca șaibe la asamblări cu șurub pentru compensarea suprafețelor non-paralele.

Material

Șaibă sferică

Asamblare

Locaşurile conice forma D se utilizează numai pentru zone plane, închise.

Pentru orificii alungite se va utiliza numai forma G.
