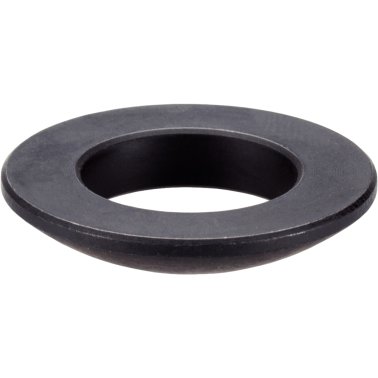

Şaibe sferice / Baze conice, DIN 6319/șaibă sferică din oțel călit, forma C | d1=50 mm | 23050.0048

Cod produs: 23050.0048

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=50 mm
d_{1 [mm]}	50 mm
d₃ [mm]	92 mm
h₁ [mm]	8 mm
h₂ [mm]	21 mm
h₄ [mm]	~ 35,5 mm
Capacitate portantă la sarcină statică [kN]	714 kN
Moment străngere îmbinări înşurubate max. [Nm]	5730 Nm
r₁ [mm]	67 mm
Figura	1
Pentru pin d₆ [mm]	48 mm
Saiba sferica	Oțel călit, călit, tratat cu fosfat de mangan
Filială	adaptoare, producția de scule, alte produse, construcții de mașini, general, medical / tehnologii de recuperare / echipamente medicale, scule de precizie, scule pentru mașini, sisteme profilate, tehnologii de manipulare
Funcție	compensare, suport
formă	C
Origine preferențială	D
adecvat pentru	M48
Greutate [g]	549 g

Domeniul de aplicaţii

Șaibele conice / Bazele conice sunt utilizate ca șaibe la asamblări cu șurub pentru compensarea suprafețelor non-paralele.

Material

Șaibă sferică

Asamblare

Locaşurile conice forma D se utilizează numai pentru zone plane, închise.

Pentru orificii alungite se va utiliza numai forma G.
