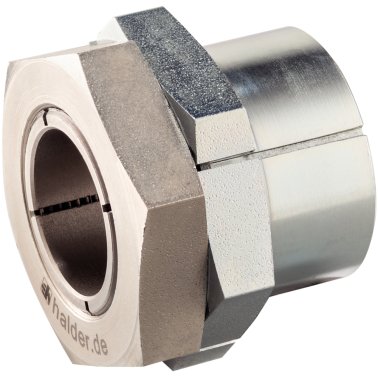

Arbore-pinion conic, cu piuliţă de blocare hexagonală | d1=15 mm / d2=24 mm | 25050.0115
Cod produs: 25050.0115
Specificatii
| d1=15 mm / d2=24 mm | |
| 15 mm | |
| 24 mm | |
| 28 mm | |
| 22 mm | |
| 15 mm | |
| 65 Nm | |
| 24 mm | |
| 15 mm | |
| 107 N/mm² | |
| 166 N/mm² | |
| 27 mm | |
| 13,3 kN | |
| 99 Nm | |
| Oțel, zincat prin galvanizare | |
| Oţel, nichelat | |
| Oţel, nichelat | |
| centru, fixare, prindere, rotire, sigur | |
| CE | |
| 72 g |
Este un butuc de arbore conic autocentrat şi nerotitor într-un design cu protecţie anticorozivă cu piuliţă hexagonală şi piuliţă de blocare.
Acuratetea rotirii este de 0,03 mm.
Prin utilizarea arborilor pinion conici, toate îmbinările ax-butuc de elemente de mașini, cum ar fi roti dintate pentru lant, roți dințate, rotii de curea, came, manete, etc. pot fistabilite cu ușurință și eficient.
Material
Element extern
- Oțel, zincat prin galvanizare
Element intern
- Oţel, nichelat
Piuliță
- Oţel, nichelat
Asamblare
Piulița de blocare de pe partea exterioară facilitează blocarea articulatiei arbore-butuc, dacă sunt implicati arbori rotativi liberi. Pentru montaj, se folosește o cheie (grosime max. l2-l3).
Referințe
Instrucțiunile de montaj, certificatele și datele tehnice se găsesc în paginile următoare.
