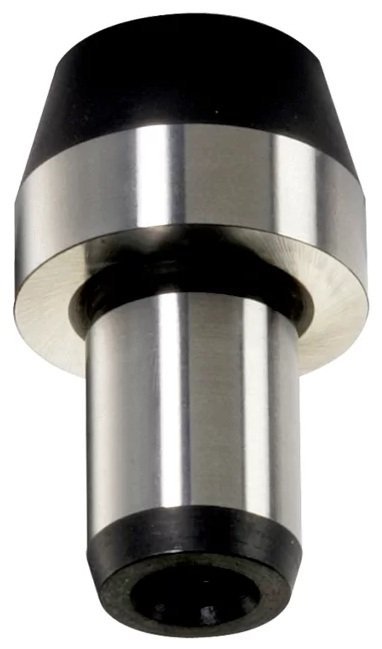

Bolt de pozitionare cilindric insurubabil similar DIN 6321 EH 22630.

Bolt de pozitionare cilindric
Pentru fixarea pieselor in orificii cu anumite tolerante poate fi utilizat ca si opritor sau picior
Pentru marimea 6 avem o siguranta suplimentara de fixare cu posibilitati de sus si jos
Celelalte dimensiuni sunt similare cu DIN 6321
Material: Otel cementat, brunat si slefuit

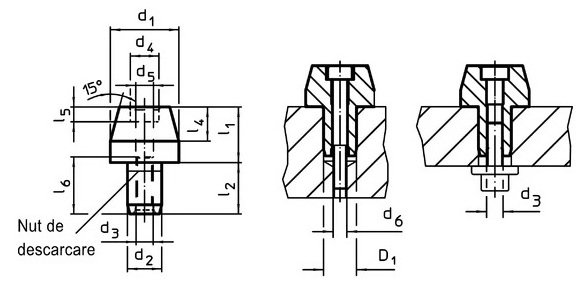

Date tehnice

d1

l1

d2

l2

[mm]

[mm]

[mm]

[mm]

Cod produs

d1 [mm] :

6

l1 [mm] :

7

d2 [mm] :

4

l2 [mm] :

6

22630.0220

Afişaţi detaliile

Bolt de pozitionare cilindric insurubabil similar DIN 6321 d1=6 mm EH 22630.0220

d1 [mm] :

6

l1 [mm] :

12

d2 [mm] :

4

l2 [mm] :

6

22630.0221

Afişaţi detaliile

Bolt de pozitionare cilindric insurubabil similar DIN 6321 d1=6 mm EH 22630.0221

d1 [mm] :

8

l1 [mm] :

10

d2 [mm] :

6

l2 [mm] :

9

22630.0222

Afişaţi detaliile

Bolt de pozitionare cilindric insurubabil similar DIN 6321 d1=8 mm EH 22630.0222

d1 [mm] :

8

l1 [mm] :

16

d2 [mm] :

6

l2 [mm] :

9

22630.0223

Afişaţi detaliile

Bolt de pozitionare cilindric insurubabil similar DIN 6321 d1=8 mm EH 22630.0223

d1 [mm] :

10

l1 [mm] :

10

d2 [mm] :

6

l2 [mm] :

9

22630.0224

Afişaţi detaliile

Bolt de pozitionare cilindric insurubabil similar DIN 6321 d1=10 mm EH 22630.0224

d1 [mm] :

10

l1 [mm] :

18

d2 [mm] :

6

l2 [mm] :

9

22630.0225

Afişaţi detaliile

Bolt de pozitionare cilindric insurubabil similar DIN 6321 d1=10 mm EH 22630.0225

d1 [mm] :

12

l1 [mm] :

10

d2 [mm] :

6

l2 [mm] :

9

22630.0226

Afişaţi detaliile

Bolt de pozitionare cilindric insurubabil similar DIN 6321 d1=12 mm EH 22630.0226

d1 [mm] :

12

l1 [mm] :

18

d2 [mm] :

6

l2 [mm] :

9

22630.0227

Afişaţi detaliile

Bolt de pozitionare cilindric insurubabil similar DIN 6321 d1=12 mm EH 22630.0227

d1 [mm] :

16

l1 [mm] :

13

d2 [mm] :

8

l2 [mm] :

12

22630.0228

Afişaţi detaliile

Bolt de pozitionare cilindric insurubabil similar DIN 6321 d1=16 mm EH 22630.0228

d1 [mm] :

16

l1 [mm] :

22

d2 [mm] :

8

l2 [mm] :

12

22630.0229

Afişaţi detaliile

Bolt de pozitionare cilindric insurubabil similar DIN 6321 d1=16 mm EH 22630.0229

d1 [mm] :

20

l1 [mm] :

15

d2 [mm] :

12

l2 [mm] :

18

22630.0230

Afişaţi detaliile

Bolt de pozitionare cilindric insurubabil similar DIN 6321 d1=20 mm EH 22630.0230

d1 [mm] :

20

l1 [mm] :

25

d2 [mm] :

12

l2 [mm] :

18

22630.0231

Afişaţi detaliile

Bolt de pozitionare cilindric insurubabil similar DIN 6321 d1=20 mm EH 22630.0231

d1 [mm] :

25

l1 [mm] :

15

d2 [mm] :

12

l2 [mm] :

18

22630.0232

Afişaţi detaliile

Bolt de pozitionare cilindric insurubabil similar DIN 6321 d1=25 mm EH 22630.0232

d1 [mm] :

25

l1 [mm] :

25

d2 [mm] :

12

l2 [mm] :

18

22630.0233

Afişaţi detaliile

Bolt de pozitionare cilindric insurubabil similar DIN 6321 d1=25 mm EH 22630.0233
