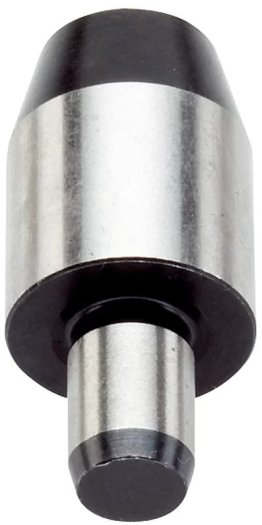

Bolt de pozitionare si fixare cilindric DIN 6321 forma B EH 22630.

Bolt de pozitionare cilindric (DIN 6321, forma B) pentru fixarea pieselor de lucru in orificii cu anumite toleranta
De asemenea poate fi utilizat ca si opritor sau picior
Suprafata de contact a boltului nu are centru
Material: Otel pentru scule, calit, slefuit

Date tehnice

d1

l1

d2

l2

[mm]

[mm]

[mm]

[mm]

Cod produs

d1 [mm] :

6

l1 [mm] :

7

d2 [mm] :

4

l2 [mm] :

6

22630.0020

Afişaţi detaliile

Bolt de pozitionare si fixare cilindric DIN 6321 forma B d1=6 mm EH 22630.0020

d1 [mm] :

6

l1 [mm] :

12

d2 [mm] :

4

l2 [mm] :

6

22630.0021

Afişaţi detaliile

Bolt de pozitionare si fixare cilindric DIN 6321 forma B d1=6 mm EH 22630.0021

d1 [mm] :

8

l1 [mm] :

10

d2 [mm] :

6

l2 [mm] :

9

22630.0022

Afişaţi detaliile

Bolt de pozitionare si fixare cilindric DIN 6321 forma B d1=8 mm EH 22630.0022

d1 [mm] :

8

l1 [mm] :

16

d2 [mm] :

6

l2 [mm] :

9

22630.0023

Afişaţi detaliile

Bolt de pozitionare si fixare cilindric DIN 6321 forma B d1=8 mm EH 22630.0023

d1 [mm] :

10

l1 [mm] :

10

d2 [mm] :

6

l2 [mm] :

9

22630.0024

Afişaţi detaliile

Bolt de pozitionare si fixare cilindric DIN 6321 forma B d1=10 mm EH 22630.0024

d1 [mm] :

10

l1 [mm] :

18

d2 [mm] :

6

l2 [mm] :

9

22630.0025

Afişaţi detaliile

Bolt de pozitionare si fixare cilindric DIN 6321 forma B d1=10 mm EH 22630.0025

d1 [mm] :

12

l1 [mm] :

10

d2 [mm] :

6

l2 [mm] :

9

22630.0026

Afişaţi detaliile

Bolt de pozitionare si fixare cilindric DIN 6321 forma B d1=12 mm EH 22630.0026

d1 [mm] :

12

l1 [mm] :

18

d2 [mm] :

6

l2 [mm] :

9

22630.0027

Afişaţi detaliile

Bolt de pozitionare si fixare cilindric DIN 6321 forma B d1=12 mm EH 22630.0027

d1 [mm] :

16

l1 [mm] :

13

d2 [mm] :

8

l2 [mm] :

12

22630.0028

Afişaţi detaliile

Bolt de pozitionare si fixare cilindric DIN 6321 forma B d1=16 mm EH 22630.0028

d1 [mm] :

16

l1 [mm] :

22

d2 [mm] :

8

l2 [mm] :

12

22630.0029

Afişaţi detaliile

Bolt de pozitionare si fixare cilindric DIN 6321 forma B d1=16 mm EH 22630.0029

d1 [mm] :

20

l1 [mm] :

15

d2 [mm] :

12

l2 [mm] :

18

22630.0030

Afişaţi detaliile

Bolt de pozitionare si fixare cilindric DIN 6321 forma B d1=20 mm EH 22630.0030

d1 [mm] :

20

l1 [mm] :

25

d2 [mm] :

12

l2 [mm] :

18

22630.0031

Afişaţi detaliile

Bolt de pozitionare si fixare cilindric DIN 6321 forma B d1=20 mm EH 22630.0031

d1 [mm] :

25

l1 [mm] :

15

d2 [mm] :

12

l2 [mm] :

18

22630.0032

Afişaţi detaliile

Bolt de pozitionare si fixare cilindric DIN 6321 forma B d1=25 mm EH 22630.0032

d1 [mm] :

25

l1 [mm] :

25

d2 [mm] :

12

l2 [mm] :

18

22630.0033

Afişaţi detaliile

Bolt de pozitionare si fixare cilindric DIN 6321 forma B d1=25 mm EH 22630.0033
