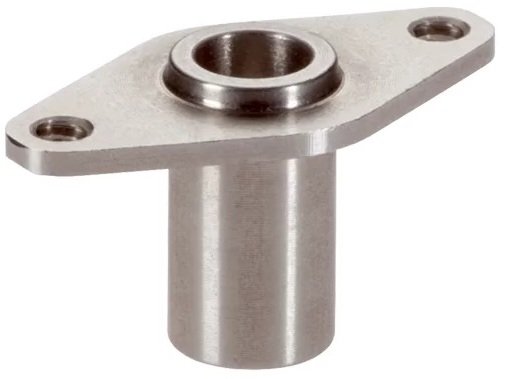

Bucsa de pozitionare cu flansa ovala pentru stift autoblocant cu bile EH 22400.

Bucsele de pozitionare se folosesc pentru o pozitionare rapida si sigura a stifturilor autoblocante cu bile
Folosite pentru piese cu pereti subtiri, de ex. in:
∗ Constructia de masini
∗ Ansamblari de aparate
∗ Constructii de containere
∗ Industria aviatica
Suprafata de contact a flansei asigura o distribuire optima a fortelor la piesele cu pereti subtiri
Rezistente la coroziune
Versiune cu flansa ovala
Material: INOX 1.4305

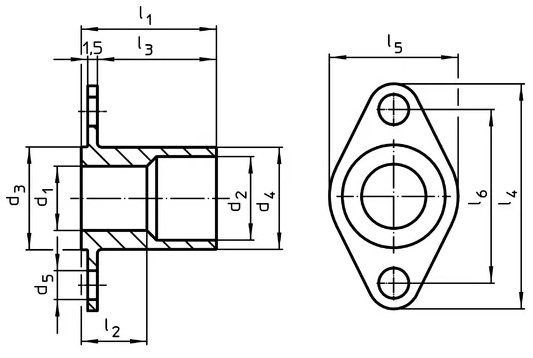

Date tehnice

d1

d2

l1

l4

l6

[mm]

[mm]

[mm]

[mm]

[mm]

Cod produs

d1 [mm] :

5

d2 [mm] :

8

l1 [mm] :

12

l4 [mm] :

25

l6 [mm] :

19

22400.0305

Afişaţi detaliile

Bucsa de pozitionare cu flansa ovala pentru stift autoblocant cu bile EH 22400.0305

d1 [mm] :

6

d2 [mm] :

8

l1 [mm] :

13

l4 [mm] :

25

l6 [mm] :

19

22400.0306

Afişaţi detaliile

Bucsa de pozitionare cu flansa ovala pentru stift autoblocant cu bile EH 22400.0306

d1 [mm] :

8

d2 [mm] :

10

l1 [mm] :

19

l4 [mm] :

30

l6 [mm] :

22

22400.0308

Afişaţi detaliile

Bucsa de pozitionare cu flansa ovala pentru stift autoblocant cu bile EH 22400.0308

d1 [mm] :

10

d2 [mm] :

13

l1 [mm] :

21

l4 [mm] :

35

l6 [mm] :

27

22400.0310

Afişaţi detaliile

Bucsa de pozitionare cu flansa ovala pentru stift autoblocant cu bile EH 22400.0310

d1 [mm] :

12

d2 [mm] :

15

l1 [mm] :

27

l4 [mm] :

40

l6 [mm] :

30

22400.0312

Afişaţi detaliile

Bucsa de pozitionare cu flansa ovala pentru stift autoblocant cu bile EH 22400.0312

d1 [mm] :

16

d2 [mm] :

20

l1 [mm] :

30

l4 [mm] :

50

l6 [mm] :

40

22400.0316

Afişaţi detaliile

Bucsa de pozitionare cu flansa ovala pentru stift autoblocant cu bile EH 22400.0316
