Capat tija filet interior metric fin cu furca si stift similar DIN 71752 otel EH 22984.

Produs original Erwin Halder - Quality Made in Germany!

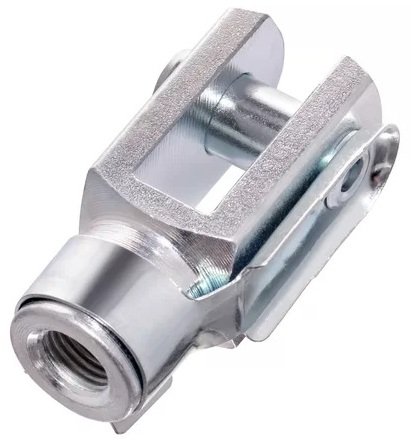

Capete cu furca si stift cu filet interior metric fin DIN 71752, utilizate pentru conectarea flexibila a componentelor
Permit transmiterea fiabila a fortelor de tractiune si compresiune
Sunt deosebit de potrivite pentru sisteme de parghii, brate de parghie, elemente de reglaj si conexiuni cu cilindri pneumatici sau hidraulici
Capul de furca se conecteaza, prin intermediul filetului sau interior, la un element filetat compatibil, cum ar fi o tija filetata sau tija unui piston
Componenta care trebuie conectata se introduce in deschiderea furcii si se fixeaza cu ajutorul stiftului
Material: Otel, zincat prin galvanizare, pasivat

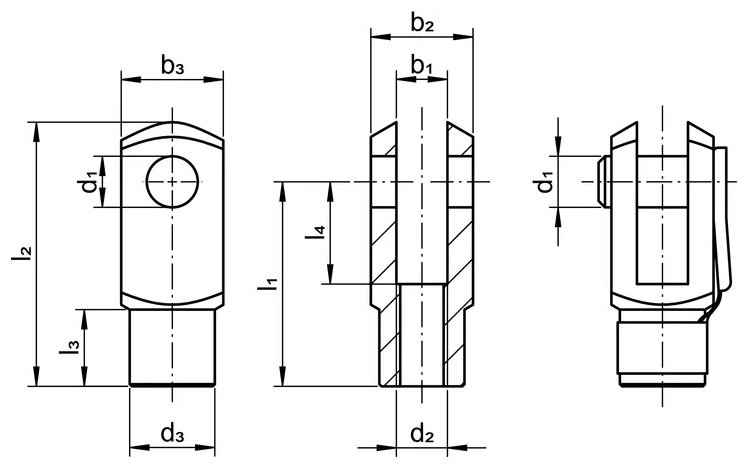

Date tehnice

d1

l1

d2

d3

l2

[mm]

[mm]

[mm]

[mm]

Cod produs

d1 [mm] :

8

l1 [mm] :

32

d2 :

M8 x 1.00

d3 [mm] :

14

l2 [mm] :

42

22984.1008

Afişaţi detaliile

Capat tija filet interior metric fin cu furca si stift similar DIN 71752 otel d1=8 mm EH 22984.1008

d1 [mm] :

8

l1 [mm] :

48

d2 :

M8 x 1.00

d3 [mm] :

14

l2 [mm] :

58

22984.1108

Afişaţi detaliile

Capat tija filet interior metric fin cu furca si stift similar DIN 71752 otel d1=8 mm EH 22984.1108

d1 [mm] :

10

l1 [mm] :

40

d2 :

M10 x 1.25

d3 [mm] :

18

l2 [mm] :

52

22984.1010

Afişaţi detaliile

Capat tija filet interior metric fin cu furca si stift similar DIN 71752 otel d1=10 mm EH 22984.1010

d1 [mm] :

10

l1 [mm] :

60

d2 :

M10 x 1.25

d3 [mm] :

18

l2 [mm] :

72

22984.1110

Afişaţi detaliile

Capat tija filet interior metric fin cu furca si stift similar DIN 71752 otel d1=10 mm EH 22984.1110

d1 [mm] :

12

l1 [mm] :

48

d2 :

M12 x 1.25

d3 [mm] :

20

l2 [mm] :

62

22984.1012

Afişaţi detaliile

Capat tija filet interior metric fin cu furca si stift similar DIN 71752 otel d1=12 mm EH 22984.1012

d1 [mm] :

12

l1 [mm] :

72

d2 :

M12 x 1.25

d3 [mm] :

20

l2 [mm] :

86

22984.1112

Afişaţi detaliile

Capat tija filet interior metric fin cu furca si stift similar DIN 71752 otel d1=12 mm EH 22984.1112

d1 [mm] :

14

l1 [mm] :

56

d2 :

M14 x 1.50

d3 [mm] :

24

l2 [mm] :

72

22984.1014

Afişaţi detaliile

Capat tija filet interior metric fin cu furca si stift similar DIN 71752 otel d1=14 mm EH 22984.1014

d1 [mm] :

14

l1 [mm] :

85

d2 :

M14 x 1.50

d3 [mm] :

24

l2 [mm] :

101

22984.1114

Afişaţi detaliile

Capat tija filet interior metric fin cu furca si stift similar DIN 71752 otel d1=14 mm EH 22984.1114

d1 [mm] :

16

l1 [mm] :

64

d2 :

M16 x 1.50

d3 [mm] :

26

l2 [mm] :

83

22984.1016

Afişaţi detaliile

Capat tija filet interior metric fin cu furca si stift similar DIN 71752 otel d1=16 mm EH 22984.1016

d1 [mm] :

16

l1 [mm] :

96

d2 :

M16 x 1.50

d3 [mm] :

26

l2 [mm] :

115

22984.1116

Afişaţi detaliile

Capat tija filet interior metric fin cu furca si stift similar DIN 71752 otel d1=16 mm EH 22984.1116
