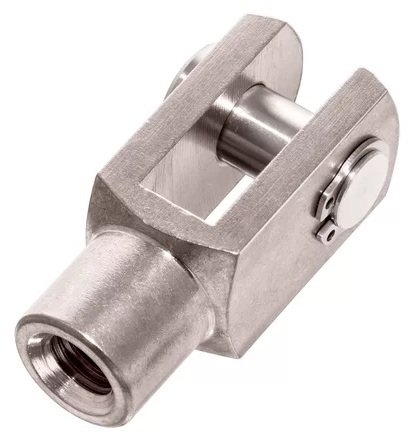

Capat tija filet interior standard cu furca si stift cu inel de siguranta similar DIN 71752 INOX EH 22984.

Produs original Erwin Halder - Quality Made in Germany!
Capete cu furca si stift cu inel de siguranta cu filet interior standard DIN 71752
Utilizate pentru conectarea flexibila a componentelor
Permit transmiterea fiabila a fortelor de tractiune si compresiune
Sunt deosebit de potrivite pentru sisteme de parghii, brate de parghie, elemente de reglaj si conexiuni cu cilindri pneumatici sau hidraulici
Capul de furca se conecteaza, prin intermediul filetului sau interior, la un element filetat compatibil, cum ar fi o tija filetata sau tija unui piston
Componenta care trebuie conectata se introduce in deschiderea furcii si se fixeaza cu ajutorul stiftului
Material: INOX 1.4301

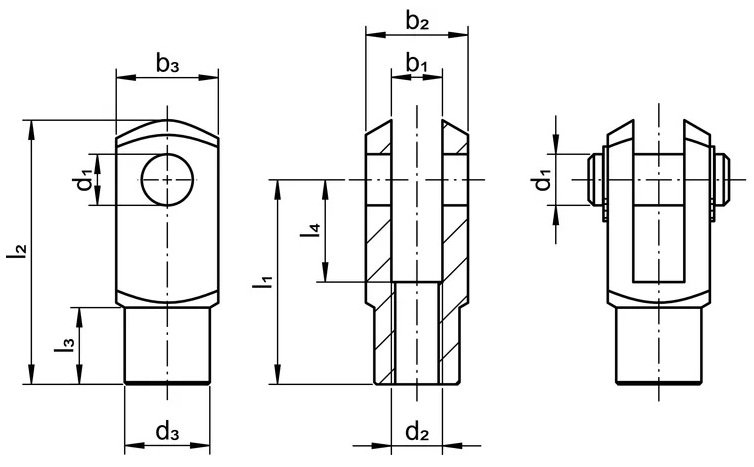

Date tehnice

d1

l1

d2

d3

l2

[mm]

[mm]

[mm]

[mm]

Cod produs

d1 [mm] :

4

l1 [mm] :

16

d2 :

M4

d3 [mm] :

8

l2 [mm] :

21

22984.3004

Afişaţi detaliile

Capat tija filet interior standard cu furca si stift cu inel de siguranta similar DIN 71752 din INOX d1=4 mm EH 22984.3004

d1 [mm] :

4

l1 [mm] :

24

d2 :

M4

d3 [mm] :

8

l2 [mm] :

29

22984.3104

Afişaţi detaliile

Capat tija filet interior standard cu furca si stift cu inel de siguranta similar DIN 71752 din INOX d1=4 mm EH 22984.3104

d1 [mm] :

5

l1 [mm] :

20

d2 :

M5

d3 [mm] :

9

l2 [mm] :

26

22984.3005

Afişaţi detaliile

Capat tija filet interior standard cu furca si stift cu inel de siguranta similar DIN 71752 din INOX d1=5 mm EH 22984.3005

d1 [mm] :

5

l1 [mm] :

30

d2 :

M5

d3 [mm] :

9

l2 [mm] :

36

22984.3105

Afişaţi detaliile

Capat tija filet interior standard cu furca si stift cu inel de siguranta similar DIN 71752 din INOX d1=5 mm EH 22984.3105

d1 [mm] :

6

l1 [mm] :

24

d2 :

M6

d3 [mm] :

10

l2 [mm] :

31

22984.3006

Afişaţi detaliile

Capat tija filet interior standard cu furca si stift cu inel de siguranta similar DIN 71752 din INOX d1=6 mm EH 22984.3006

d1 [mm] :

6

l1 [mm] :

36

d2 :

M6

d3 [mm] :

10

l2 [mm] :

43

22984.3106

Afişaţi detaliile

Capat tija filet interior standard cu furca si stift cu inel de siguranta similar DIN 71752 din INOX d1=6 mm EH 22984.3106

d1 [mm] :

8

l1 [mm] :

32

d2 :

M8

d3 [mm] :

14

l2 [mm] :

42

22984.3008

Afişaţi detaliile

Capat tija filet interior standard cu furca si stift cu inel de siguranta similar DIN 71752 din INOX d1=8 mm EH 22984.3008

d1 [mm] :

8

l1 [mm] :

48

d2 :

M8

d3 [mm] :

14

l2 [mm] :

58

22984.3108

Afişaţi detaliile

Capat tija filet interior standard cu furca si stift cu inel de siguranta similar DIN 71752 din INOX d1=8 mm EH 22984.3108

d1 [mm] :

10

l1 [mm] :

40

d2 :

M10

d3 [mm] :

18

l2 [mm] :

52

22984.3010

Afişaţi detaliile

Capat tija filet interior standard cu furca si stift cu inel de siguranta similar DIN 71752 din INOX d1=10 mm EH 22984.3010

d1 [mm] :

10

l1 [mm] :

60

d2 :

M10

d3 [mm] :

18

l2 [mm] :

72

22984.3110

Afişaţi detaliile

Capat tija filet interior standard cu furca si stift cu inel de siguranta similar DIN 71752 din INOX d1=10 mm EH 22984.3110

d1 [mm] :

12

l1 [mm] :

48

d2 :

M12

d3 [mm] :

20

l2 [mm] :

62

22984.3012

Afişaţi detaliile

Capat tija filet interior standard cu furca si stift cu inel de siguranta similar DIN 71752 din INOX d1=12 mm EH 22984.3012

d1 [mm] :

12

l1 [mm] :

72

d2 :

M12

d3 [mm] :

20

l2 [mm] :

86

22984.3112

Afişaţi detaliile

Capat tija filet interior standard cu furca si stift cu inel de siguranta similar DIN 71752 din INOX d1=12 mm EH 22984.3112

d1 [mm] :

14

l1 [mm] :

56

d2 :

M14

d3 [mm] :

24

l2 [mm] :

72

22984.3014

Afişaţi detaliile

Capat tija filet interior standard cu furca si stift cu inel de siguranta similar DIN 71752 din INOX d1=14 mm EH 22984.3014

d1 [mm] :

14

l1 [mm] :

85

d2 :

M14

d3 [mm] :

24

l2 [mm] :

101

22984.3114

Afişaţi detaliile

Capat tija filet interior standard cu furca si stift cu inel de siguranta similar DIN 71752 din INOX d1=14 mm EH 22984.3114

d1 [mm] :

16

l1 [mm] :

64

d2 :

M16

d3 [mm] :

26

l2 [mm] :

83

22984.3016

Afişaţi detaliile

Capat tija filet interior standard cu furca si stift cu inel de siguranta similar DIN 71752 din INOX d1=16 mm EH 22984.3016

d1 [mm] :

16

l1 [mm] :

96

d2 :

M16

d3 [mm] :

26

l2 [mm] :

115

22984.3116

Afişaţi detaliile

Capat tija filet interior standard cu furca si stift cu inel de siguranta similar DIN 71752 din INOX d1=16 mm EH 22984.3116

d1 [mm] :

20

l1 [mm] :

80

d2 :

M20

d3 [mm] :

34

l2 [mm] :

105

22984.3020

Afişaţi detaliile

Capat tija filet interior standard cu furca si stift cu inel de siguranta similar DIN 71752 din INOX d1=20 mm EH 22984.3020
