Şuruburi de presiune cu bilă ‒ cu cap, bilă teşită | EH 22710.

Adecvat atât pentru prinderea cât şi pentru strângerea şi susţinerea suprafeţelor care nu sunt exact paralele.

Transmisia sarcinii maximizată datorită bilei mobile.

Material

Bilă

Oţel pentru rulmenţi, călit
Oţel inoxidabil, călit

Şurub

Oţel tratat termic, 1200 ±100 N/mm2
Oțel inoxidabil 1.4305

Note

Bila nu este protejată împotriva rotirii

Variantă specială la cerere.

Referințe

Blocator pentru filet disponibil la cerere, vă rugăm consultaţi anexa - Date Tehnice.

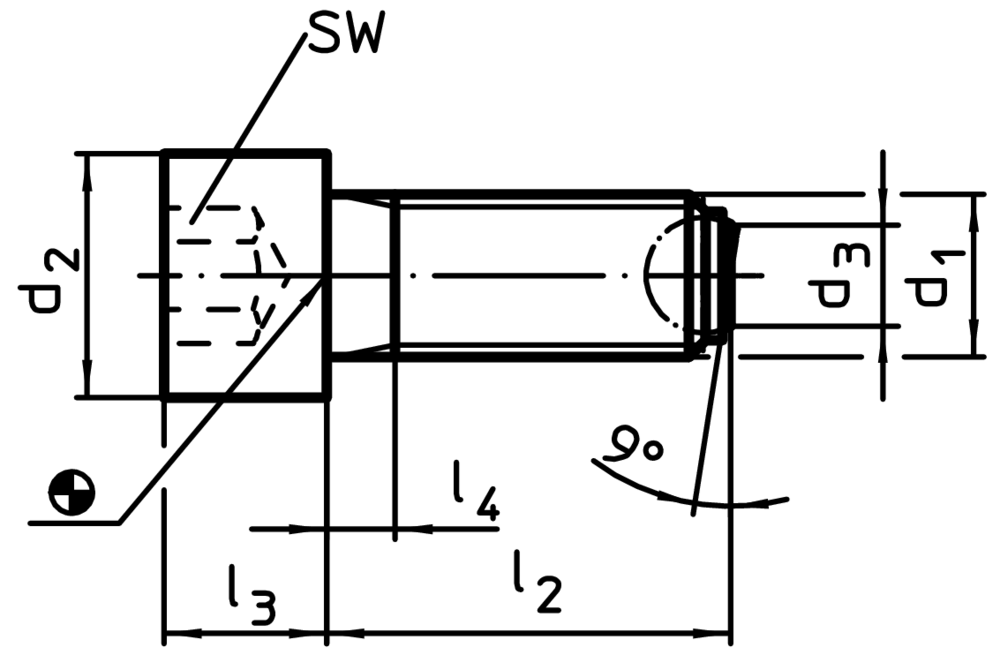

Desen

Fişă cu date

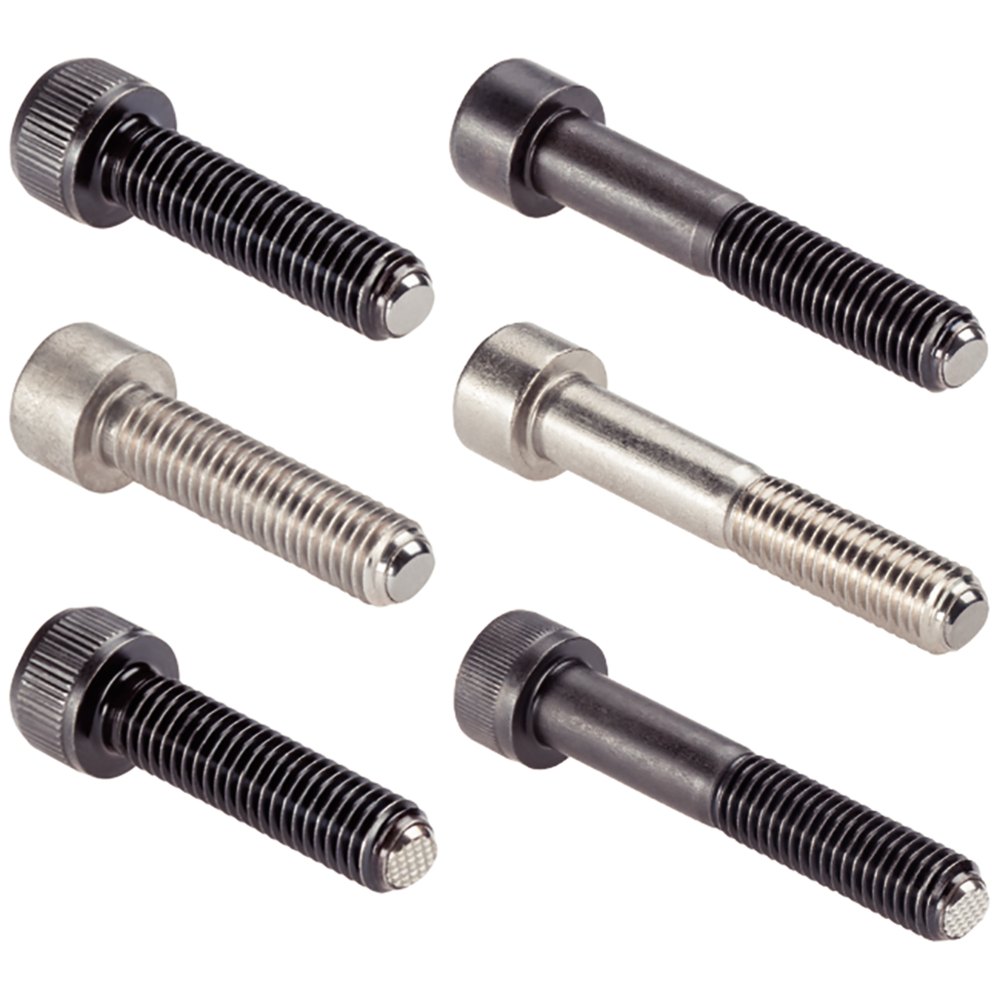

Imagine prezentare grupă

d₂

d₃

l₂

l₃

l₄

d₁

Bilă

Greutate

[mm]

[g]

Cod produs

d₂ [mm] :

16 mm

d₃ [mm] :

6 mm

l₂ [mm] :

~ 40 mm

l₃ [mm] :

10 mm

l₄ [mm] :

4,5 mm

d₁ :

M10

SW [mm] :

8 mm

Bilă :

Oţel pentru rulmenţi, călit

Greutate [g] :

31 g

22710.0904

Afişaţi detaliile

d₂ [mm] :

16 mm

d₃ [mm] :

6 mm

l₂ [mm] :

~ 25 mm

l₃ [mm] :

10 mm

l₄ [mm] :

4,5 mm

d₁ :

M10

SW [mm] :

8 mm

Bilă :

Oţel inoxidabil, călit

Greutate [g] :

24 g

22710.0852

Afişaţi detaliile

d₂ [mm] :

30 mm

d₃ [mm] :

13,5 mm

l₂ [mm] :

~ 50 mm

l₃ [mm] :

20 mm

l₄ [mm] :

7,5 mm

d₁ :

M20

SW [mm] :

17 mm

Bilă :

Oţel pentru rulmenţi, călit

Greutate [g] :

185 g

22710.0702

Afişaţi detaliile

d₂ [mm] :

24 mm

d₃ [mm] :

10,7 mm

l₂ [mm] :

~ 40 mm

l₃ [mm] :

16 mm

l₄ [mm] :

6 mm

d₁ :

M16

SW [mm] :

14 mm

Bilă :

Oţel pentru rulmenţi, călit

Greutate [g] :

93 g

22710.0662

Afişaţi detaliile

d₂ [mm] :

10 mm

d₃ [mm] :

3,2 mm

l₂ [mm] :

~ 30 mm

l₃ [mm] :

6 mm

l₄ [mm] :

3 mm

d₁ :

SW [mm] :

5 mm

Bilă :

Oţel pentru rulmenţi, călit

Greutate [g] :

7,8 g

22710.0564

Afişaţi detaliile

d₂ [mm] :

36 mm

d₃ [mm] :

15,8 mm

l₂ [mm] :

~ 120 mm

l₃ [mm] :

24 mm

l₄ [mm] :

60 mm

d₁ :

M24

SW [mm] :

19 mm

Bilă :

Oţel pentru rulmenţi, călit

Greutate [g] :

527 g

22710.0986

Afişaţi detaliile

d₂ [mm] :

36 mm

d₃ [mm] :

15,8 mm

l₂ [mm] :

~ 90 mm

l₃ [mm] :

24 mm

l₄ [mm] :

30 mm

d₁ :

M24

SW [mm] :

19 mm

Bilă :

Oţel pentru rulmenţi, călit

Greutate [g] :

426 g

22710.0984

Afişaţi detaliile

d₂ [mm] :

36 mm

d₃ [mm] :

15,8 mm

l₂ [mm] :

~ 60 mm

l₃ [mm] :

24 mm

l₄ [mm] :

9 mm

d₁ :

M24

SW [mm] :

19 mm

Bilă :

Oţel pentru rulmenţi, călit

Greutate [g] :

324 g

22710.0982

Afişaţi detaliile

d₂ [mm] :

30 mm

d₃ [mm] :

13,5 mm

l₂ [mm] :

~ 100 mm

l₃ [mm] :

20 mm

l₄ [mm] :

48 mm

d₁ :

M20

SW [mm] :

17 mm

Bilă :

Oţel pentru rulmenţi, călit

Greutate [g] :

303 g

22710.0976

Afişaţi detaliile

d₂ [mm] :

30 mm

d₃ [mm] :

13,5 mm

l₂ [mm] :

~ 80 mm

l₃ [mm] :

20 mm

l₄ [mm] :

28 mm

d₁ :

M20

SW [mm] :

17 mm

Bilă :

Oţel pentru rulmenţi, călit

Greutate [g] :

254 g

22710.0974

Afişaţi detaliile

d₂ [mm] :

30 mm

d₃ [mm] :

13,5 mm

l₂ [mm] :

~ 50 mm

l₃ [mm] :

20 mm

l₄ [mm] :

7,5 mm

d₁ :

M20

SW [mm] :

17 mm

Bilă :

Oţel pentru rulmenţi, călit

Greutate [g] :

184 g

22710.0972

Afişaţi detaliile

d₂ [mm] :

24 mm

d₃ [mm] :

10,7 mm

l₂ [mm] :

~ 80 mm

l₃ [mm] :

16 mm

l₄ [mm] :

36 mm

d₁ :

M16

SW [mm] :

14 mm

Bilă :

Oţel pentru rulmenţi, călit

Greutate [g] :

155 g

22710.0966

Afişaţi detaliile

d₂ [mm] :

24 mm

d₃ [mm] :

10,7 mm

l₂ [mm] :

~ 60 mm

l₃ [mm] :

16 mm

l₄ [mm] :

6 mm

d₁ :

M16

SW [mm] :

14 mm

Bilă :

Oţel pentru rulmenţi, călit

Greutate [g] :

121 g

22710.0964

Afişaţi detaliile

d₂ [mm] :

24 mm

d₃ [mm] :

10,7 mm

l₂ [mm] :

~ 40 mm

l₃ [mm] :

16 mm

l₄ [mm] :

6 mm

d₁ :

M16

SW [mm] :

14 mm

Bilă :

Oţel pentru rulmenţi, călit

Greutate [g] :

93 g

22710.0962

Afişaţi detaliile

d₂ [mm] :

18 mm

d₃ [mm] :

7,2 mm

l₂ [mm] :

~ 80 mm

l₃ [mm] :

12 mm

l₄ [mm] :

44 mm

d₁ :

M12

SW [mm] :

10 mm

Bilă :

Oţel pentru rulmenţi, călit

Greutate [g] :

79 g

22710.0926

Afişaţi detaliile

d₂ [mm] :

18 mm

d₃ [mm] :

7,2 mm

l₂ [mm] :

~ 50 mm

l₃ [mm] :

12 mm

l₄ [mm] :

5 mm

d₁ :

M12

SW [mm] :

10 mm

Bilă :

Oţel pentru rulmenţi, călit

Greutate [g] :

53 g

22710.0924

Afişaţi detaliile

d₂ [mm] :

18 mm

d₃ [mm] :

7,2 mm

l₂ [mm] :

~ 30 mm

l₃ [mm] :

12 mm

l₄ [mm] :

5 mm

d₁ :

M12

SW [mm] :

10 mm

Bilă :

Oţel pentru rulmenţi, călit

Greutate [g] :

39 g

22710.0922

Afişaţi detaliile

d₂ [mm] :

16 mm

d₃ [mm] :

6 mm

l₂ [mm] :

~ 60 mm

l₃ [mm] :

10 mm

l₄ [mm] :

28 mm

d₁ :

M10

SW [mm] :

8 mm

Bilă :

Oţel pentru rulmenţi, călit

Greutate [g] :

43 g

22710.0906

Afişaţi detaliile

d₂ [mm] :

16 mm

d₃ [mm] :

6 mm

l₂ [mm] :

~ 25 mm

l₃ [mm] :

10 mm

l₄ [mm] :

4,5 mm

d₁ :

M10

SW [mm] :

8 mm

Bilă :

Oţel pentru rulmenţi, călit

Greutate [g] :

24 g

22710.0902

Afişaţi detaliile

d₂ [mm] :

13 mm

d₃ [mm] :

4,5 mm

l₂ [mm] :

~ 50 mm

l₃ [mm] :

8 mm

l₄ [mm] :

22 mm

d₁ :

SW [mm] :

6 mm

Bilă :

Oţel pentru rulmenţi, călit

Greutate [g] :

23 g

22710.0896

Afişaţi detaliile

d₂ [mm] :

13 mm

d₃ [mm] :

4,5 mm

l₂ [mm] :

~ 35 mm

l₃ [mm] :

8 mm

l₄ [mm] :

3,5 mm

d₁ :

SW [mm] :

6 mm

Bilă :

Oţel pentru rulmenţi, călit

Greutate [g] :

17 g

22710.0894

Afişaţi detaliile

d₂ [mm] :

13 mm

d₃ [mm] :

4,5 mm

l₂ [mm] :

~ 20 mm

l₃ [mm] :

8 mm

l₄ [mm] :

3,5 mm

d₁ :

SW [mm] :

6 mm

Bilă :

Oţel pentru rulmenţi, călit

Greutate [g] :

12 g

22710.0892

Afişaţi detaliile

d₂ [mm] :

24 mm

d₃ [mm] :

10,7 mm

l₂ [mm] :

~ 80 mm

l₃ [mm] :

16 mm

l₄ [mm] :

36 mm

d₁ :

M16

SW [mm] :

14 mm

Bilă :

Oţel inoxidabil, călit

Greutate [g] :

155 g

22710.0876

Afişaţi detaliile

d₂ [mm] :

24 mm

d₃ [mm] :

10,7 mm

l₂ [mm] :

~ 60 mm

l₃ [mm] :

16 mm

l₄ [mm] :

6 mm

d₁ :

M16

SW [mm] :

14 mm

Bilă :

Oţel inoxidabil, călit

Greutate [g] :

123 g

22710.0874

Afişaţi detaliile

d₂ [mm] :

24 mm

d₃ [mm] :

10,7 mm

l₂ [mm] :

~ 40 mm

l₃ [mm] :

16 mm

l₄ [mm] :

6 mm

d₁ :

M16

SW [mm] :

14 mm

Bilă :

Oţel inoxidabil, călit

Greutate [g] :

95 g

22710.0872

Afişaţi detaliile
