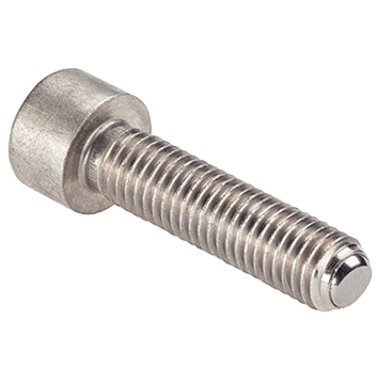

Şuruburi de presiune cu bilă, cu cap, bilă teşită/suprafață plană | d1=M12 / l2=~ 30 mm / oțel inoxidabil | 22710.0862

Cod produs: 22710.0862

Brand: ERWIN HALDER KG

Documentație

Desen

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=M12 / l2=~ 30 mm / oțel inoxidabil
d₂ [mm]	18 mm
d₃ [mm]	7,2 mm
l₂ [mm]	~ 30 mm
l₃ [mm]	12 mm
l₄ [mm]	5 mm
d₁	M12
Capacitate portantă la sarcină statică [kN]	30 kN
diametrul bilei [mm]	8,5 mm
SW [mm]	10 mm
Bilă	Oţel inoxidabil, călit
Şurub	Oțel inoxidabil
Filială	adaptoare, producția de scule, construcții de mașini, general, furnizori automotive / vehicule speciale / structuri, mașini de materiale de construcții
Funcție	fixare, prindere, strângere
Origine preferențială	CE
Greutate [g]	39 g

Adecvat atât pentru prinderea cât şi pentru strângerea şi susţinerea suprafeţelor care nu sunt exact paralele.

Transmisia sarcinii maximizată datorită bilei mobile.

Material

Bilă

Şurub

Note

Bila nu este protejată împotriva rotirii

Variantă specială la cerere.

Referințe

Blocator pentru filet disponibil la cerere, vă rugăm consultaţi anexa - Date Tehnice.
