Şuruburi de presiune cu bilă ‒ fără cap, cu filet fin | EH 22720.

De asemenea, pentru pozitionare, prindere, strângere sau susținere asupra fețelor care nu sunt perfect paralele.

Filetul fin asigură o reglare precisă.

Transmisia sarcinii maximizată datorită bilei mobile.

Material

Bilă

Oţel pentru rulmenţi, călit
Oţel inoxidabil, călit

Şurub

Oţel tratat termic, 1200 ±100 N/mm2
Oțel inoxidabil 1.4305

Note

Bila nu este protejată împotriva rotirii

Variantă specială la cerere.

Referințe

Blocator pentru filet disponibil la cerere, vă rugăm consultaţi anexa - Date Tehnice.

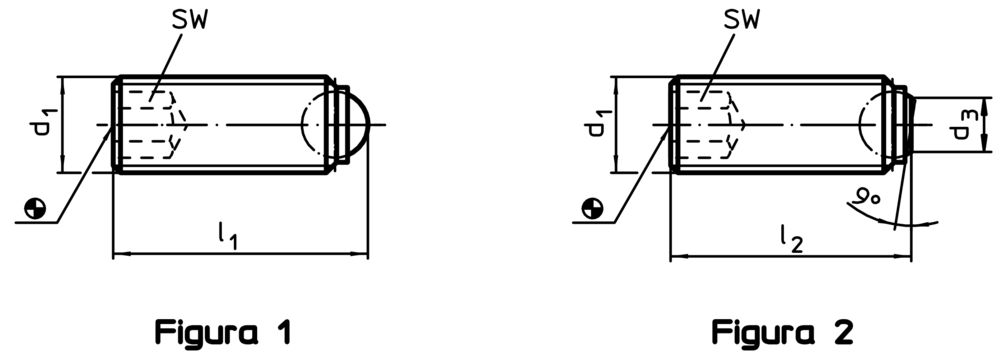

Desen

Fişă cu date

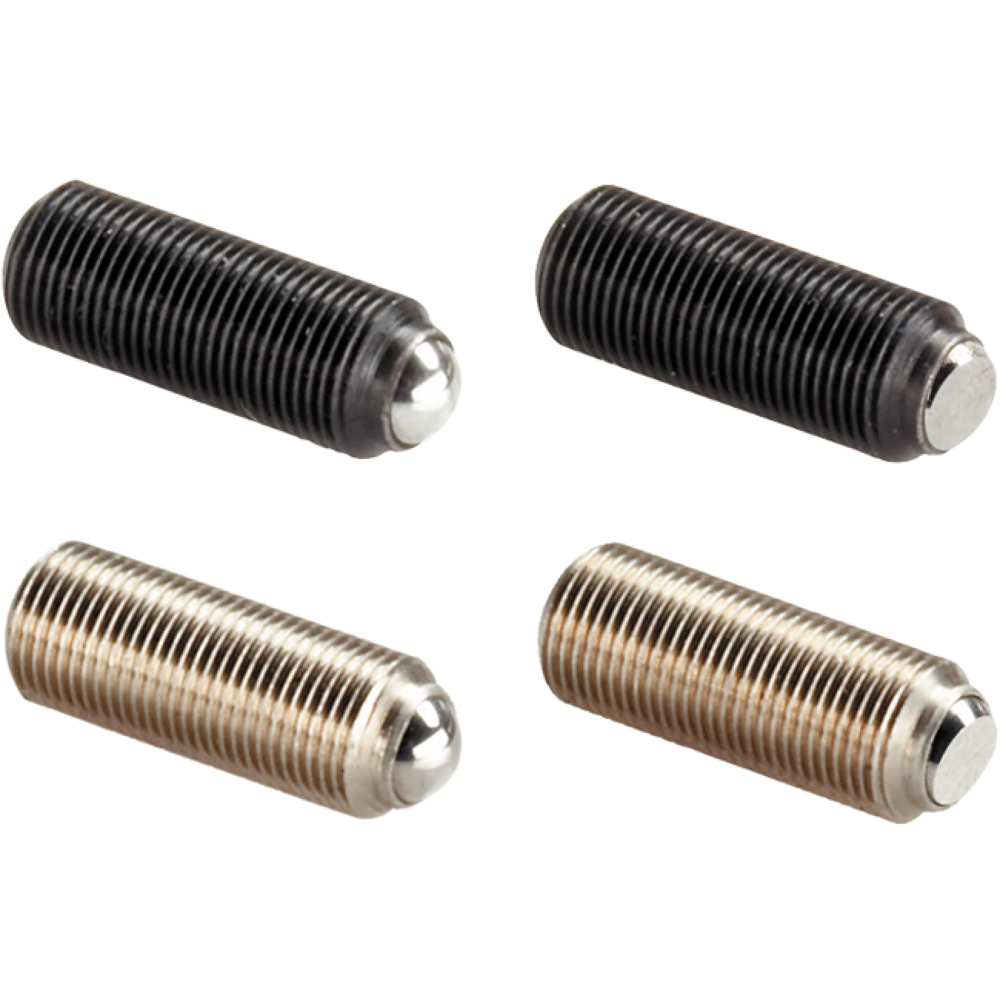

Imagine prezentare grupă

l₁

d₁

Temperatura max.

Bilă

Greutate

d₃

l₂

[mm]

[°C]

[g]

[mm]

Cod produs

l₁ [mm] :

d₁ :

M4 x 0,35

SW [mm] :

2 mm

Temperatura max. [°C] :

250 °C

Bilă :

Oţel inoxidabil, călit

Greutate [g] :

0,7 g

d₃ [mm] :

1,3 mm

l₂ [mm] :

9,6 mm

22720.6232

Afişaţi detaliile

l₁ [mm] :

d₁ :

M8 x 1

SW [mm] :

4 mm

Temperatura max. [°C] :

250 °C

Bilă :

Oţel pentru rulmenţi, călit

Greutate [g] :

5,5 g

d₃ [mm] :

4,5 mm

l₂ [mm] :

20 mm

22720.5273

Afişaţi detaliile

l₁ [mm] :

10 mm

d₁ :

M4 x 0,35

SW [mm] :

2 mm

Temperatura max. [°C] :

250 °C

Bilă :

Oţel pentru rulmenţi, călit

Greutate [g] :

0,7 g

d₃ [mm] :

l₂ [mm] :

22720.5032

Afişaţi detaliile

l₁ [mm] :

d₁ :

M8 x 1

SW [mm] :

4 mm

Temperatura max. [°C] :

250 °C

Bilă :

Oţel inoxidabil, călit

Greutate [g] :

5,5 g

d₃ [mm] :

4,5 mm

l₂ [mm] :

20 mm

22720.6273

Afişaţi detaliile

l₁ [mm] :

d₁ :

M8 x 1

SW [mm] :

4 mm

Temperatura max. [°C] :

250 °C

Bilă :

Oţel inoxidabil, călit

Greutate [g] :

2,5 g

d₃ [mm] :

4,5 mm

l₂ [mm] :

10 mm

22720.6270

Afişaţi detaliile

l₁ [mm] :

d₁ :

M6 x 0,5

SW [mm] :

3 mm

Temperatura max. [°C] :

250 °C

Bilă :

Oţel inoxidabil, călit

Greutate [g] :

4,4 g

d₃ [mm] :

3,2 mm

l₂ [mm] :

25 mm

22720.6264

Afişaţi detaliile

l₁ [mm] :

d₁ :

M6 x 0,5

SW [mm] :

3 mm

Temperatura max. [°C] :

250 °C

Bilă :

Oţel inoxidabil, călit

Greutate [g] :

3,4 g

d₃ [mm] :

3,2 mm

l₂ [mm] :

20 mm

22720.6263

Afişaţi detaliile

l₁ [mm] :

d₁ :

M6 x 0,5

SW [mm] :

3 mm

Temperatura max. [°C] :

250 °C

Bilă :

Oţel inoxidabil, călit

Greutate [g] :

2,7 g

d₃ [mm] :

3,2 mm

l₂ [mm] :

16 mm

22720.6262

Afişaţi detaliile

l₁ [mm] :

d₁ :

M6 x 0,5

SW [mm] :

3 mm

Temperatura max. [°C] :

250 °C

Bilă :

Oţel inoxidabil, călit

Greutate [g] :

1,9 g

d₃ [mm] :

3,2 mm

l₂ [mm] :

12 mm

22720.6261

Afişaţi detaliile

l₁ [mm] :

d₁ :

M6 x 0,5

SW [mm] :

3 mm

Temperatura max. [°C] :

250 °C

Bilă :

Oţel inoxidabil, călit

Greutate [g] :

1,5 g

d₃ [mm] :

3,2 mm

l₂ [mm] :

10 mm

22720.6260

Afişaţi detaliile

l₁ [mm] :

d₁ :

M5 x 0,5

SW [mm] :

2,5 mm

Temperatura max. [°C] :

250 °C

Bilă :

Oţel inoxidabil, călit

Greutate [g] :

1,2 g

d₃ [mm] :

2,2 mm

l₂ [mm] :

11,5 mm

22720.6252

Afişaţi detaliile

l₁ [mm] :

d₁ :

M5 x 0,5

SW [mm] :

2,5 mm

Temperatura max. [°C] :

250 °C

Bilă :

Oţel inoxidabil, călit

Greutate [g] :

0,7 g

d₃ [mm] :

2,2 mm

l₂ [mm] :

7,5 mm

22720.6250

Afişaţi detaliile

l₁ [mm] :

d₁ :

M4 x 0,5

SW [mm] :

2 mm

Temperatura max. [°C] :

250 °C

Bilă :

Oţel inoxidabil, călit

Greutate [g] :

0,6 g

d₃ [mm] :

1,3 mm

l₂ [mm] :

9,6 mm

22720.6242

Afişaţi detaliile

l₁ [mm] :

d₁ :

M4 x 0,5

SW [mm] :

2 mm

Temperatura max. [°C] :

250 °C

Bilă :

Oţel inoxidabil, călit

Greutate [g] :

0,3 g

d₃ [mm] :

1,3 mm

l₂ [mm] :

5,6 mm

22720.6240

Afişaţi detaliile

l₁ [mm] :

d₁ :

M4 x 0,35

SW [mm] :

2 mm

Temperatura max. [°C] :

250 °C

Bilă :

Oţel inoxidabil, călit

Greutate [g] :

0,3 g

d₃ [mm] :

1,3 mm

l₂ [mm] :

5,6 mm

22720.6230

Afişaţi detaliile

l₁ [mm] :

21,2 mm

d₁ :

M8 x 1

SW [mm] :

4 mm

Temperatura max. [°C] :

250 °C

Bilă :

Oţel inoxidabil, călit

Greutate [g] :

5,6 g

d₃ [mm] :

l₂ [mm] :

22720.6073

Afişaţi detaliile

l₁ [mm] :

11,2 mm

d₁ :

M8 x 1

SW [mm] :

4 mm

Temperatura max. [°C] :

250 °C

Bilă :

Oţel inoxidabil, călit

Greutate [g] :

2,6 g

d₃ [mm] :

l₂ [mm] :

22720.6070

Afişaţi detaliile

l₁ [mm] :

25,8 mm

d₁ :

M6 x 0,5

SW [mm] :

3 mm

Temperatura max. [°C] :

250 °C

Bilă :

Oţel inoxidabil, călit

Greutate [g] :

4,4 g

d₃ [mm] :

l₂ [mm] :

22720.6064

Afişaţi detaliile

l₁ [mm] :

20,8 mm

d₁ :

M6 x 0,5

SW [mm] :

3 mm

Temperatura max. [°C] :

250 °C

Bilă :

Oţel inoxidabil, călit

Greutate [g] :

3,5 g

d₃ [mm] :

l₂ [mm] :

22720.6063

Afişaţi detaliile

l₁ [mm] :

16,8 mm

d₁ :

M6 x 0,5

SW [mm] :

3 mm

Temperatura max. [°C] :

250 °C

Bilă :

Oţel inoxidabil, călit

Greutate [g] :

2,7 g

d₃ [mm] :

l₂ [mm] :

22720.6062

Afişaţi detaliile

l₁ [mm] :

12,8 mm

d₁ :

M6 x 0,5

SW [mm] :

3 mm

Temperatura max. [°C] :

250 °C

Bilă :

Oţel inoxidabil, călit

Greutate [g] :

1,9 g

d₃ [mm] :

l₂ [mm] :

22720.6061

Afişaţi detaliile

l₁ [mm] :

10,8 mm

d₁ :

M6 x 0,5

SW [mm] :

3 mm

Temperatura max. [°C] :

250 °C

Bilă :

Oţel inoxidabil, călit

Greutate [g] :

1,5 g

d₃ [mm] :

l₂ [mm] :

22720.6060

Afişaţi detaliile

l₁ [mm] :

12 mm

d₁ :

M5 x 0,5

SW [mm] :

2,5 mm

Temperatura max. [°C] :

250 °C

Bilă :

Oţel inoxidabil, călit

Greutate [g] :

1,2 g

d₃ [mm] :

l₂ [mm] :

22720.6052

Afişaţi detaliile

l₁ [mm] :

8 mm

d₁ :

M5 x 0,5

SW [mm] :

2,5 mm

Temperatura max. [°C] :

250 °C

Bilă :

Oţel inoxidabil, călit

Greutate [g] :

0,7 g

d₃ [mm] :

l₂ [mm] :

22720.6050

Afişaţi detaliile

l₁ [mm] :

10 mm

d₁ :

M4 x 0,5

SW [mm] :

2 mm

Temperatura max. [°C] :

250 °C

Bilă :

Oţel inoxidabil, călit

Greutate [g] :

0,6 g

d₃ [mm] :

l₂ [mm] :

22720.6042

Afişaţi detaliile
