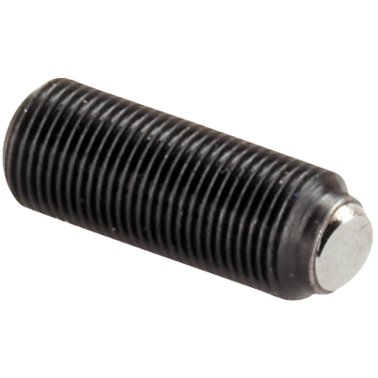

Şuruburi de presiune cu bilă, fără cap, cu filet fin/bilă teșită, suprafață plană | d1=M5 x 0,5 / l2=11,5 mm / Oţel tratat termic | 22720.5252

Cod produs: 22720.5252

Brand: ERWIN HALDER KG

Documentație

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=M5 x 0,5 / l2=11,5 mm / Oţel tratat termic
d₁	M5 x 0,5
Capacitate portantă la sarcină statică [kN]	4,5 kN
diametrul bilei [mm]	3 mm
SW [mm]	2,5 mm
Temperatura max. [°C]	250 °C
Figura	2
Bilă	Oţel pentru rulmenţi, călit
Şurub	Oţel tratat termic, 1200 ±100 N/mm2
Filială	mecanică de precizie, optică, laser, medical / tehnologii de recuperare / echipamente medicale, scule de precizie, scule pentru mașini, scule în general
Funcție	fixare, prindere, strângere
Origine preferențială	CE
Greutate [g]	1,2 g
d₃ [mm]	2,2 mm
l₂ [mm]	11,5 mm

De asemenea, pentru pozitionare, prindere, strângere sau susținere asupra fețelor care nu sunt perfect paralele.

Filetul fin asigură o reglare precisă.

Transmisia sarcinii maximizată datorită bilei mobile.

Material

Bilă

Şurub

Note

Bila nu este protejată împotriva rotirii

Variantă specială la cerere.

Referințe

Blocator pentru filet disponibil la cerere, vă rugăm consultaţi anexa - Date Tehnice.
