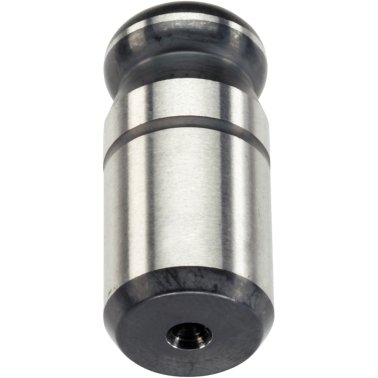

Bolţuri de poziţionare, cu bilă la capăt/cu bilă la capăt, plină, | d1=50 mm / d2=50 mm / Oțel pentru scule | 22630.0550

Cod produs: 22630.0550

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=50 mm / d2=50 mm / Oțel pentru scule
d₁ [g6] [mm]	50 mm
d_{2 [mm]}	50 mm
d₃ [-0.01, -0.05] [mm]	50 mm
d₄	M6
l₁ [mm]	50 mm
l₂ [mm]	50 mm
l₃ [mm]	12 mm
t [mm]	12 mm
Poziţie orificiu [H7] [mm]	50 mm
D1 [H7] [mm]	50 mm
r [mm]	12 mm
Figura	3
Material	Oțel pentru scule, călit, șlefuit și brunat
Filială	adaptoare, producția de scule, construcții de mașini, general, equipment construction, fabrică, construcția de echipamente și aparate apparatus and, furnizori automotive / vehicule speciale / structuri, hidraulică și pneumatică, scule pentru mașini
Funcție	aplica, poziţionare, suport
Origine preferențială	D
Greutate [g]	1422 g

Bolţul cu bilă la capăt facilitează introducerea pieselor de lucru şi evitarea înclinării fixării.
