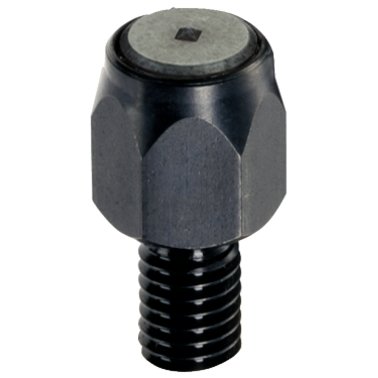

Știfturi de poziționare, striate sau ascuţite/cu placuță din pulbere sinterizată, cu vârf și tijă filetată | l1=10 mm / d1=M6 | 22680.0063

Cod produs: 22680.0063

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	l1=10 mm / d1=M6
d₂ [mm]	9,5 mm
e [mm]	11,5 mm
l₁ [mm]	10 mm
l₂ [mm]	11 mm
d₁	M6
Moment străngere [Nm]	7 Nm
SW [mm]	10 mm
Figura	2
Aplicaţie	Pulbere sinterizată, cu vârf
Material corp	Oţel tratat termic, cu revenire, brunat
Filială	adaptoare, producția de scule, alte produse, construcții de mașini, general, equipment construction, fabrică, construcția de echipamente și aparate apparatus and, furnizori automotive / vehicule speciale / structuri, hidraulică și pneumatică
Funcție	aplica, poziţionare, suport
Origine preferențială	CE
Greutate [g]	9,1 g
l₃ [mm]	0,8 mm

Pentru piesele de lucru cu suprafaţă dură. Modelul cu marcaj este adecvat pentru piesele turnate.

Material

Aplicaţie

Corp
