Ochi de vizualizare a nivelului de ulei | EH 22860.

Ochii de vizitare pot fi utilizați pentru controlul nivelului în rezervoare fără suprapresiune.

Material

Inel etanşare

Rezistent la ulei şi benzină

Reflector

Material plastic, alb

Piuliţă inelară

Aluminiu Al

Indicator de nivel

Plexiglas PMMA, transparent

Asamblare

Poatefi montat fără filet în gaura ∅H11. Etanșare prin simpla strângere a piuliței de pe inel.

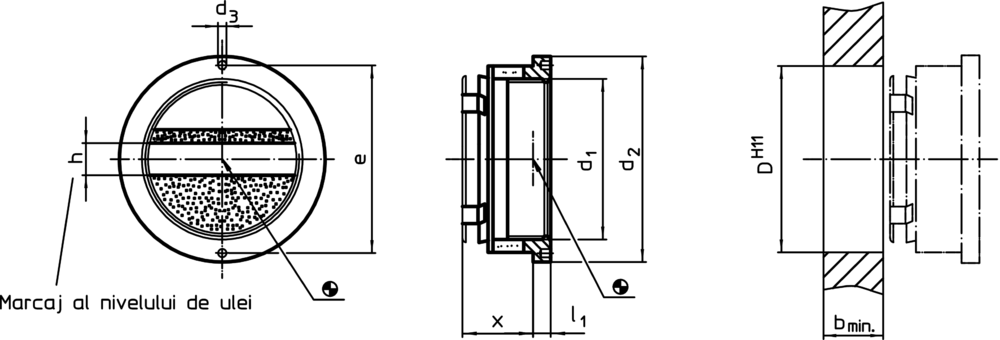

Desen

Fişă cu date

b min.

d₁

d₂

d₃

l₁

Poziţie orificiu [H11]

Temperatura max.

Temperatura min.

Greutate

[mm]

[°C]

[g]

[mm]

Cod produs

b min. [mm] :

14 mm

d₁ [mm] :

50 mm

d₂ :

M50 x 1

d₃ [mm] :

3 mm

e [mm] :

58,5 mm

l₁ [mm] :

5,5 mm

x [mm] :

Poziţie orificiu [H11] [mm] :

58 mm

Temperatura max. [°C] :

70 °C

Temperatura min. [°C] :

-20 °C

Greutate [g] :

85 g

h [mm] :

10 mm

22860.0150

Afişaţi detaliile

b min. [mm] :

12 mm

d₁ [mm] :

32 mm

d₂ :

M33 x 1

d₃ [mm] :

3 mm

e [mm] :

40 mm

l₁ [mm] :

5,5 mm

x [mm] :

~ 18 mm

Poziţie orificiu [H11] [mm] :

38 mm

Temperatura max. [°C] :

70 °C

Temperatura min. [°C] :

-20 °C

Greutate [g] :

33 g

h [mm] :

8 mm

22860.0132

Afişaţi detaliile

b min. [mm] :

10 mm

d₁ [mm] :

d₂ :

M22 x 1

d₃ [mm] :

3 mm

e [mm] :

30 mm

l₁ [mm] :

4,5 mm

x [mm] :

~ 15 mm

Poziţie orificiu [H11] [mm] :

Temperatura max. [°C] :

70 °C

Temperatura min. [°C] :

-20 °C

Greutate [g] :

18 g

h [mm] :

6 mm

22860.0122

Afişaţi detaliile

b min. [mm] :

9 mm

d₁ [mm] :

16 mm

d₂ :

M16 x 1

d₃ [mm] :

2,2 mm

e [mm] :

21 mm

l₁ [mm] :

3,5 mm

x [mm] :

~ 15 mm

Poziţie orificiu [H11] [mm] :

20 mm

Temperatura max. [°C] :

70 °C

Temperatura min. [°C] :

-20 °C

Greutate [g] :

9,3 g

h [mm] :

5 mm

22860.0116

Afişaţi detaliile

b min. [mm] :

14 mm

d₁ [mm] :

50 mm

d₂ :

M50 x 1

d₃ [mm] :

3 mm

e [mm] :

58,5 mm

l₁ [mm] :

5,5 mm

x [mm] :

Poziţie orificiu [H11] [mm] :

58 mm

Temperatura max. [°C] :

70 °C

Temperatura min. [°C] :

-20 °C

Greutate [g] :

85 g

h [mm] :

22860.0050

Afişaţi detaliile

b min. [mm] :

12 mm

d₁ [mm] :

32 mm

d₂ :

M33 x 1

d₃ [mm] :

3 mm

e [mm] :

40 mm

l₁ [mm] :

5,5 mm

x [mm] :

~ 18 mm

Poziţie orificiu [H11] [mm] :

38 mm

Temperatura max. [°C] :

70 °C

Temperatura min. [°C] :

-20 °C

Greutate [g] :

34 g

h [mm] :

22860.0032

Afişaţi detaliile

b min. [mm] :

10 mm

d₁ [mm] :

d₂ :

M22 x 1

d₃ [mm] :

3 mm

e [mm] :

30 mm

l₁ [mm] :

4,5 mm

x [mm] :

~ 15 mm

Poziţie orificiu [H11] [mm] :

Temperatura max. [°C] :

70 °C

Temperatura min. [°C] :

-20 °C

Greutate [g] :

17 g

h [mm] :

22860.0022

Afişaţi detaliile

b min. [mm] :

9 mm

d₁ [mm] :

16 mm

d₂ :

M16 x 1

d₃ [mm] :

2,2 mm

e [mm] :

21 mm

l₁ [mm] :

3,5 mm

x [mm] :

~ 15 mm

Poziţie orificiu [H11] [mm] :

20 mm

Temperatura max. [°C] :

70 °C

Temperatura min. [°C] :

-20 °C

Greutate [g] :

9 g

h [mm] :

22860.0016

Afişaţi detaliile
