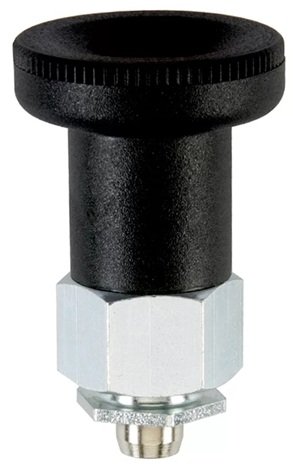

Opritoare cu indexare pentru piese subtiri EH 22120.

Opritoarele cu indexare sunt folosite la aplicatii de indexare
Pentru imbinari la piese cu pereti subtiri
Cu ajutorul unui colier de fixare, indexoarele pot fi fixate in piese cu grosimea peretelui de 1-5 mm

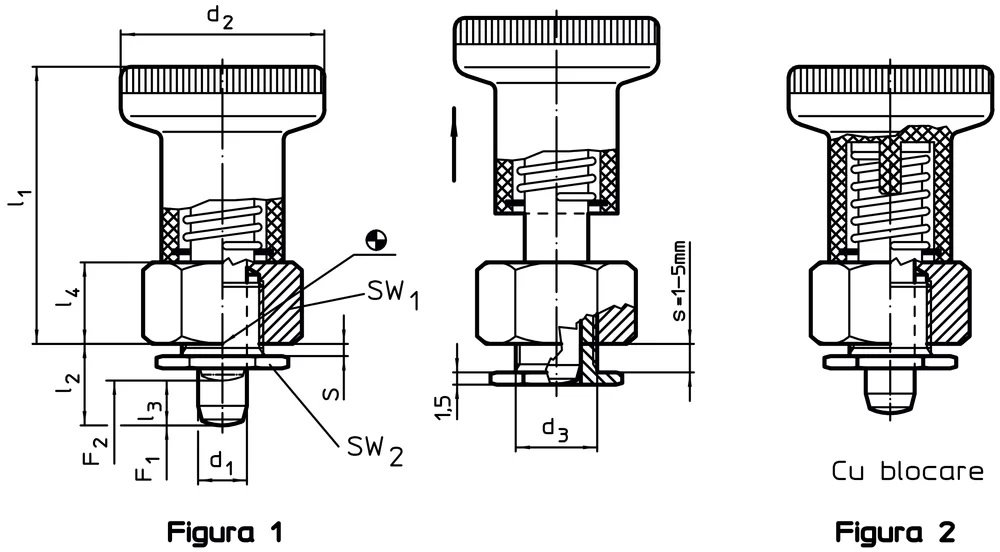

Disponibile in doua variante:
∗ Fara blocator (fig.1)
∗ Cu blocator (fig.2)
Material:
∗ Bolt blocare
• INOX 1.4305, nichelat
∗ Maner
• Termoplastic PA 6, negru, mat
∗ Corp
• Otel, zincat prin galvanizare
Nota:
∗ Buton nedemontabil

Fişă cu date

l₂

F₂

Figura

[mm]

[N]

Cod produs

d1 [mm] :

6 mm

l₂ [mm] :

8,5 mm

F1 [N] :

~ 8,5 N

F₂ [N] :

~ 22 N

Figura [] :

22120.0266

Afişaţi detaliile

d1 [mm] :

6 mm

l₂ [mm] :

10,5 mm

F1 [N] :

~ 8,5 N

F₂ [N] :

~ 22 N

Figura [] :

22120.0267

Afişaţi detaliile

d1 [mm] :

8 mm

l₂ [mm] :

10 mm

F1 [N] :

~ 15,5 N

F₂ [N] :

~ 28 N

Figura [] :

22120.0268

Afişaţi detaliile

d1 [mm] :

8 mm

l₂ [mm] :

12 mm

F1 [N] :

~ 15,5 N

F₂ [N] :

~ 28 N

Figura [] :

22120.0269

Afişaţi detaliile

d1 [mm] :

6 mm

l₂ [mm] :

8,5 mm

F1 [N] :

~ 8,5 N

F₂ [N] :

~ 22 N

Figura [] :

22120.0286

Afişaţi detaliile

d1 [mm] :

6 mm

l₂ [mm] :

10,5 mm

F1 [N] :

~ 8,5 N

F₂ [N] :

~ 22 N

Figura [] :

22120.0287

Afişaţi detaliile

d1 [mm] :

8 mm

l₂ [mm] :

10 mm

F1 [N] :

~ 15,5 N

F₂ [N] :

~ 28 N

Figura [] :

22120.0288

Afişaţi detaliile

d1 [mm] :

8 mm

l₂ [mm] :

12 mm

F1 [N] :

~ 15,5 N

F₂ [N] :

~ 28 N

Figura [] :

22120.0289

Afişaţi detaliile
