Opritoare laterale ‒ cu arc şi ştift din plastic | EH 22150.

Pot fi utilizate pentru poziționare sau aplicare de presiune. ex. în timpul vopsirii şi sablării.

Material

Arc

  • plastic

Bolţ

  • Oţel, călit, brunat
  • oțel inoxidabil
  • Termoplastic POM, alb

Asamblare

Se recomandă lubrifierea corpului.

Montaj prin presare.

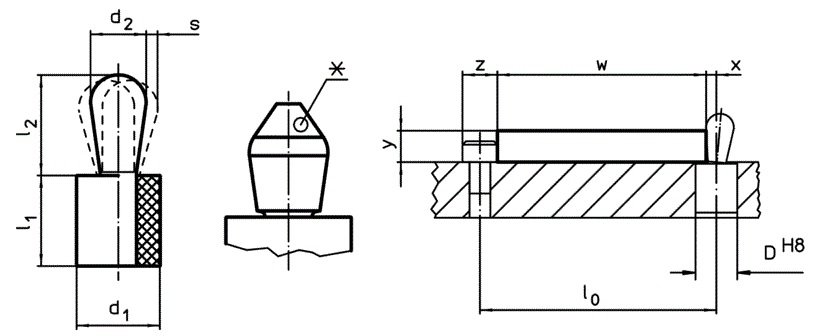

Formula pentru calculul distanței de centrare pentru orificiul de montaj:

l0 = z/2 + w + x,

l0 = distanța de centrare,

y = înălțimea piesei de lucru,

w = lungimea piesei de lucru,

x = dimensiunea coordonatelor,

s = cursa,

z = diametrul opritorului

Calculul dimensiunii x:

y mai mare sau egal decât l2 - d2/2, atunci x = d2/2 - s

sau

y mai mic decât l2 - d2/2, atunci x = d2/2 - s - [(l2 - d2/2 - y) * 0,123]

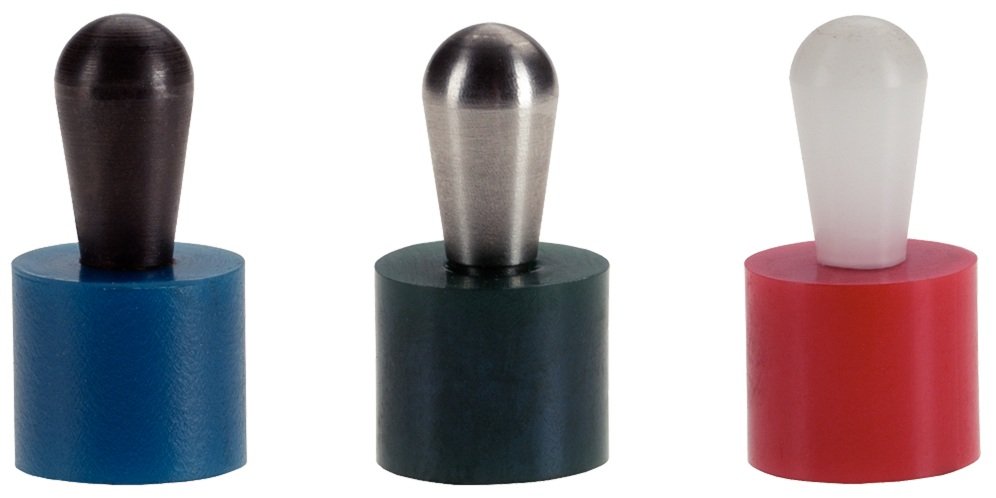

Caracteristici

Arc moale = arc albastru

Arc standard = arc rosu

Arc cu forta marită = arc verde

Imagine prezentare grupă
Desen

Desen

Fişă cu date

Imagine prezentare grupă
of 2
Pe pagina:
Afisaj:
d1
[mm]
d2
[mm]
l1 [-1]
[mm]
l2 [±0.5]
[mm]
D [H8]
[mm]
Forța arcului
Cursă
[mm]
Temperatura max.
[°C]
Greutate
[g]
Cod produs
d1 [mm] :
12 mm
d2 [mm] :
8 mm
l1 [-1] [mm] :
13 mm
l2 [±0.5] [mm] :
13,3 mm
D [H8] [mm] :
11,9 mm
Forța arcului :
Mărită
Cursă [mm] :
1,2 mm
Temperatura max. [°C] :
80 °C
Greutate [g] :
2,3 g
22150.0241
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic/știft din termoplastic , forța arcului mărită | d1=12 mm / d2=8 mm / Forța arcului=~ 100 N | 22150.0241
buc.
Adăugați în listă
d1 [mm] :
10 mm
d2 [mm] :
6 mm
l1 [-1] [mm] :
9 mm
l2 [±0.5] [mm] :
10,3 mm
D [H8] [mm] :
9,9 mm
Forța arcului :
Standard
Cursă [mm] :
1 mm
Temperatura max. [°C] :
100 °C
Greutate [g] :
2,9 g
22150.0223
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic/știft din oțel inoxidabil, forța arcului standard | d1=10 mm / d2=6 mm / Forța arcului=~ 30 N | 22150.0223
buc.
Adăugați în listă
d1 [mm] :
16 mm
d2 [mm] :
10 mm
l1 [-1] [mm] :
16 mm
l2 [±0.5] [mm] :
16,9 mm
D [H8] [mm] :
15,9 mm
Forța arcului :
Mărită
Cursă [mm] :
1,6 mm
Temperatura max. [°C] :
100 °C
Greutate [g] :
15 g
22150.0214
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic/știft din oțel , forța arcului mărită | d1=16 mm / d2=10 mm / Forța arcului=~ 160 N | 22150.0214
buc.
Adăugați în listă
d1 [mm] :
12 mm
d2 [mm] :
8 mm
l1 [-1] [mm] :
13 mm
l2 [±0.5] [mm] :
13,3 mm
D [H8] [mm] :
11,9 mm
Forța arcului :
Standard
Cursă [mm] :
1,2 mm
Temperatura max. [°C] :
100 °C
Greutate [g] :
6,8 g
22150.0211
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic/știft din oțel , forța arcului standard | d1=12 mm / d2=8 mm / Forța arcului=~ 50 N | 22150.0211
buc.
Adăugați în listă
d1 [mm] :
10 mm
d2 [mm] :
5 mm
l1 [-1] [mm] :
9 mm
l2 [±0.5] [mm] :
7,3 mm
D [H8] [mm] :
9,9 mm
Forța arcului :
Mică
Cursă [mm] :
0,8 mm
Temperatura max. [°C] :
100 °C
Greutate [g] :
2,1 g
22150.0204
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic/știft din oțel , forța arcului mică | d1=10 mm / d2=5 mm / Forța arcului=~ 30 N | 22150.0204
buc.
Adăugați în listă
d1 [mm] :
6 mm
d2 [mm] :
3 mm
l1 [-1] [mm] :
7 mm
l2 [±0.5] [mm] :
3,7 mm
D [H8] [mm] :
5,9 mm
Forța arcului :
Mică
Cursă [mm] :
0,4 mm
Temperatura max. [°C] :
100 °C
Greutate [g] :
0,5 g
22150.0200
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic/știft din oțel , forța arcului mică | d1=6 mm / d2=3 mm / Forța arcului=~ 10 N | 22150.0200
buc.
Adăugați în listă
d1 [mm] :
16 mm
d2 [mm] :
10 mm
l1 [-1] [mm] :
16 mm
l2 [±0.5] [mm] :
16,9 mm
D [H8] [mm] :
15,9 mm
Forța arcului :
Mărită
Cursă [mm] :
1,6 mm
Temperatura max. [°C] :
80 °C
Greutate [g] :
5,1 g
22150.0243
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic/știft din termoplastic , forța arcului mărită | d1=16 mm / d2=10 mm / Forța arcului=~ 160 N | 22150.0243
buc.
Adăugați în listă
d1 [mm] :
16 mm
d2 [mm] :
10 mm
l1 [-1] [mm] :
16 mm
l2 [±0.5] [mm] :
16,9 mm
D [H8] [mm] :
15,9 mm
Forța arcului :
Standard
Cursă [mm] :
1,6 mm
Temperatura max. [°C] :
80 °C
Greutate [g] :
4,9 g
22150.0242
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic/știft din termoplastic , forța arcului standard | d1=16 mm / d2=10 mm / Forța arcului=~ 80 N | 22150.0242
buc.
Adăugați în listă
d1 [mm] :
12 mm
d2 [mm] :
8 mm
l1 [-1] [mm] :
13 mm
l2 [±0.5] [mm] :
13,3 mm
D [H8] [mm] :
11,9 mm
Forța arcului :
Standard
Cursă [mm] :
1,2 mm
Temperatura max. [°C] :
80 °C
Greutate [g] :
2,3 g
22150.0240
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic/știft din termoplastic , forța arcului standard | d1=12 mm / d2=8 mm / Forța arcului=~ 50 N | 22150.0240
buc.
Adăugați în listă
d1 [mm] :
10 mm
d2 [mm] :
6 mm
l1 [-1] [mm] :
9 mm
l2 [±0.5] [mm] :
10,3 mm
D [H8] [mm] :
9,9 mm
Forța arcului :
Mărită
Cursă [mm] :
1 mm
Temperatura max. [°C] :
80 °C
Greutate [g] :
1,1 g
22150.0239
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic/știft din termoplastic , forța arcului mărită | d1=10 mm / d2=6 mm / Forța arcului=~ 60 N | 22150.0239
buc.
Adăugați în listă
d1 [mm] :
10 mm
d2 [mm] :
6 mm
l1 [-1] [mm] :
9 mm
l2 [±0.5] [mm] :
10,3 mm
D [H8] [mm] :
9,9 mm
Forța arcului :
Standard
Cursă [mm] :
1 mm
Temperatura max. [°C] :
80 °C
Greutate [g] :
1,1 g
22150.0238
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic/știft din termoplastic , forța arcului standard | d1=10 mm / d2=6 mm / Forța arcului=~ 30 N | 22150.0238
buc.
Adăugați în listă
d1 [mm] :
10 mm
d2 [mm] :
6 mm
l1 [-1] [mm] :
9 mm
l2 [±0.5] [mm] :
10,3 mm
D [H8] [mm] :
9,9 mm
Forța arcului :
Mică
Cursă [mm] :
1 mm
Temperatura max. [°C] :
80 °C
Greutate [g] :
1,1 g
22150.0237
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic/știft din termoplastic , forța arcului mică | d1=10 mm / d2=6 mm / Forța arcului=~ 20 N | 22150.0237
buc.
Adăugați în listă
d1 [mm] :
10 mm
d2 [mm] :
5 mm
l1 [-1] [mm] :
9 mm
l2 [±0.5] [mm] :
7,3 mm
D [H8] [mm] :
9,9 mm
Forța arcului :
Mărită
Cursă [mm] :
0,8 mm
Temperatura max. [°C] :
80 °C
Greutate [g] :
1 g
22150.0236
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic/știft din termoplastic , forța arcului mărită | d1=10 mm / d2=5 mm / Forța arcului=~ 90 N | 22150.0236
buc.
Adăugați în listă
d1 [mm] :
10 mm
d2 [mm] :
5 mm
l1 [-1] [mm] :
9 mm
l2 [±0.5] [mm] :
7,3 mm
D [H8] [mm] :
9,9 mm
Forța arcului :
Standard
Cursă [mm] :
0,8 mm
Temperatura max. [°C] :
80 °C
Greutate [g] :
1 g
22150.0235
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic/știft din termoplastic , forța arcului standard | d1=10 mm / d2=5 mm / Forța arcului=~ 60 N | 22150.0235
buc.
Adăugați în listă
d1 [mm] :
10 mm
d2 [mm] :
5 mm
l1 [-1] [mm] :
9 mm
l2 [±0.5] [mm] :
7,3 mm
D [H8] [mm] :
9,9 mm
Forța arcului :
Mică
Cursă [mm] :
0,8 mm
Temperatura max. [°C] :
80 °C
Greutate [g] :
1 g
22150.0234
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic/știft din termoplastic , forța arcului mică | d1=10 mm / d2=5 mm / Forța arcului=~ 30 N | 22150.0234
buc.
Adăugați în listă
d1 [mm] :
8 mm
d2 [mm] :
4 mm
l1 [-1] [mm] :
9 mm
l2 [±0.5] [mm] :
5,2 mm
D [H8] [mm] :
7,9 mm
Forța arcului :
Standard
Cursă [mm] :
0,6 mm
Temperatura max. [°C] :
80 °C
Greutate [g] :
0,6 g
22150.0233
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic/știft din termoplastic , forța arcului standard | d1=8 mm / d2=4 mm / Forța arcului=~ 30 N | 22150.0233
buc.
Adăugați în listă
d1 [mm] :
8 mm
d2 [mm] :
4 mm
l1 [-1] [mm] :
9 mm
l2 [±0.5] [mm] :
5,2 mm
D [H8] [mm] :
7,9 mm
Forța arcului :
Mică
Cursă [mm] :
0,6 mm
Temperatura max. [°C] :
80 °C
Greutate [g] :
0,6 g
22150.0232
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic/știft din termoplastic , forța arcului mică | d1=8 mm / d2=4 mm / Forța arcului=~ 15 N | 22150.0232
buc.
Adăugați în listă
d1 [mm] :
6 mm
d2 [mm] :
3 mm
l1 [-1] [mm] :
7 mm
l2 [±0.5] [mm] :
3,7 mm
D [H8] [mm] :
5,9 mm
Forța arcului :
Standard
Cursă [mm] :
0,4 mm
Temperatura max. [°C] :
80 °C
Greutate [g] :
0,3 g
22150.0231
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic/știft din termoplastic , forța arcului standard | d1=6 mm / d2=3 mm / Forța arcului=~ 20 N | 22150.0231
buc.
Adăugați în listă
d1 [mm] :
6 mm
d2 [mm] :
3 mm
l1 [-1] [mm] :
7 mm
l2 [±0.5] [mm] :
3,7 mm
D [H8] [mm] :
5,9 mm
Forța arcului :
Mică
Cursă [mm] :
0,4 mm
Temperatura max. [°C] :
80 °C
Greutate [g] :
0,3 g
22150.0230
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic/știft din termoplastic , forța arcului mică | d1=6 mm / d2=3 mm / Forța arcului=~ 10 N | 22150.0230
buc.
Adăugați în listă
d1 [mm] :
16 mm
d2 [mm] :
10 mm
l1 [-1] [mm] :
16 mm
l2 [±0.5] [mm] :
16,6 mm
D [H8] [mm] :
15,9 mm
Forța arcului :
Mărită
Cursă [mm] :
1,6 mm
Temperatura max. [°C] :
100 °C
Greutate [g] :
15 g
22150.0229
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic/știft din oțel inoxidabil, forța arcului mărită | d1=16 mm / d2=10 mm / Forța arcului=~ 160 N | 22150.0229
buc.
Adăugați în listă
d1 [mm] :
16 mm
d2 [mm] :
10 mm
l1 [-1] [mm] :
16 mm
l2 [±0.5] [mm] :
16,9 mm
D [H8] [mm] :
15,9 mm
Forța arcului :
Standard
Cursă [mm] :
1,6 mm
Temperatura max. [°C] :
100 °C
Greutate [g] :
15 g
22150.0228
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic/știft din oțel inoxidabil, forța arcului standard | d1=16 mm / d2=10 mm / Forța arcului=~ 80 N | 22150.0228
buc.
Adăugați în listă
d1 [mm] :
12 mm
d2 [mm] :
8 mm
l1 [-1] [mm] :
13 mm
l2 [±0.5] [mm] :
13,2 mm
D [H8] [mm] :
11,9 mm
Forța arcului :
Mărită
Cursă [mm] :
1,2 mm
Temperatura max. [°C] :
100 °C
Greutate [g] :
6,8 g
22150.0227
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic/știft din oțel inoxidabil, forța arcului mărită | d1=12 mm / d2=8 mm / Forța arcului=~ 100 N | 22150.0227
buc.
Adăugați în listă
d1 [mm] :
12 mm
d2 [mm] :
8 mm
l1 [-1] [mm] :
13 mm
l2 [±0.5] [mm] :
13,3 mm
D [H8] [mm] :
11,9 mm
Forța arcului :
Standard
Cursă [mm] :
1,2 mm
Temperatura max. [°C] :
100 °C
Greutate [g] :
6,8 g
22150.0226
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic/știft din oțel inoxidabil, forța arcului standard | d1=12 mm / d2=8 mm / Forța arcului=~ 50 N | 22150.0226
buc.
Adăugați în listă
d1 [mm] :
10 mm
d2 [mm] :
6 mm
l1 [-1] [mm] :
9 mm
l2 [±0.5] [mm] :
10,3 mm
D [H8] [mm] :
9,9 mm
Forța arcului :
Mărită
Cursă [mm] :
1 mm
Temperatura max. [°C] :
100 °C
Greutate [g] :
2,9 g
22150.0224
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic/știft din oțel inoxidabil, forța arcului mărită | d1=10 mm / d2=6 mm / Forța arcului=~ 60 N | 22150.0224
buc.
Adăugați în listă
d1 [mm] :
10 mm
d2 [mm] :
6 mm
l1 [-1] [mm] :
9 mm
l2 [±0.5] [mm] :
10,3 mm
D [H8] [mm] :
9,9 mm
Forța arcului :
Mică
Cursă [mm] :
1 mm
Temperatura max. [°C] :
100 °C
Greutate [g] :
2,9 g
22150.0222
Afişaţi detaliile
Opritoare laterale, cu arc şi ştift din plastic/știft din oțel inoxidabil, forța arcului mică | d1=10 mm / d2=6 mm / Forța arcului=~ 20 N | 22150.0222
buc.
Adăugați în listă
