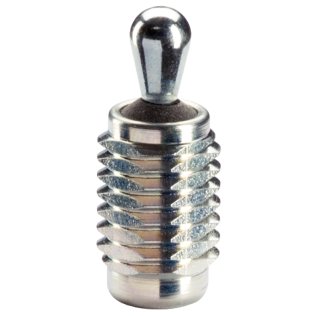

Opritoare laterale ‒ cu filet şi ştift din plastic, cu garnitură | EH 22150.

Pot fi utilizate pentru poziționare sau aplicare de presiune. ex. în timpul vopsirii şi sablării.

Etanşat împotriva şpanului şi mizeriei.

Material

Garnitură

Corp

Oțel, zincat prin galvanizare

Arc

oțel inoxidabil
Oțel, brunat
Oțel, zincat prin galvanizare

Bolţ

Oțel, călit, zincat prin galvanizare
Termoplastic POM, alb

Asamblare

Opritoarele laterale se montează cu ajutorul unei scule speciale.

Formula pentru calculul distanței de centrare pentru orificiul de montaj:

l0 = z/2 + w + x,

l0 = distanța de centrare,

y = înălțimea piesei de lucru,

w = lungimea piesei de lucru,

x = dimensiunea coordonatelor,

s = cursa,

z = diametrul opritorului

Calculul dimensiunii x:

y mai mare sau egal decât l2 - d2/2, atunci x = d2/2 - s

y mai mic decât l2 - d2/2, atunci x = d2/2 - s - [(l2 - d2/2 - y) * 0,123]

Caracteristici

Arc forţă mică = arc din oţel inoxidabil

Forța arcului standard = arc din oțel, brunat

Forța arcului mărită = arc din oțel, galvanizat

Desen

Fişă cu date

Opritoare laterale, cu filet şi ştift din plastic, cu garnitură/forța arcului mică | d1=M18 x 1,5 / l1=45 mm / Forța arcului=~ 100 N | 22150.0458

Cod produs: 22150.0458

Afişaţi detaliile

Opritoare laterale, cu filet şi ştift din plastic, cu garnitură/forța arcului mărită | d1=M18 x 1,5 / l1=31,5 mm / Forța arcului=~ 200 N | 22150.0456

Cod produs: 22150.0456

Afişaţi detaliile

Opritoare laterale, cu filet şi ştift din plastic, cu garnitură/forța arcului mică | d1=M12 / l1=26,5 mm / Forța arcului=~ 40 N | 22150.0438

Cod produs: 22150.0438

Afişaţi detaliile

Opritoare laterale, cu filet şi ştift din plastic, cu garnitură/forța arcului mică | d1=M12 / l1=26,5 mm / Forța arcului=~ 20 N | 22150.0418

Cod produs: 22150.0418

Afişaţi detaliile

Opritoare laterale, cu filet şi ştift din plastic, cu garnitură/Forța arcului standard | d1=M12 / l1=11,5 mm / Forța arcului=~ 50 N | 22150.0411

Cod produs: 22150.0411

Afişaţi detaliile

Opritoare laterale, cu filet şi ştift din plastic, cu garnitură/forța arcului mică | d1=M18 x 1,5 / l1=45 mm / Forța arcului=~ 100 N | 22150.0495

Cod produs: 22150.0495

Afişaţi detaliile

Opritoare laterale, cu filet şi ştift din plastic, cu garnitură/forța arcului mică | d1=M18 x 1,5 / l1=31,5 mm / Forța arcului=~ 100 N | 22150.0493

Cod produs: 22150.0493

Afişaţi detaliile

Opritoare laterale, cu filet şi ştift din plastic, cu garnitură/forța arcului mică | d1=M18 x 1,5 / l1=18 mm / Forța arcului=~ 100 N | 22150.0490

Cod produs: 22150.0490

Afişaţi detaliile

Opritoare laterale, cu filet şi ştift din plastic, cu garnitură/forța arcului mică | d1=M12 / l1=26,5 mm / Forța arcului=~ 40 N | 22150.0485

Cod produs: 22150.0485

Afişaţi detaliile

Opritoare laterale, cu filet şi ştift din plastic, cu garnitură/forța arcului mică | d1=M12 / l1=19 mm / Forța arcului=~ 40 N | 22150.0480

Cod produs: 22150.0480

Afişaţi detaliile

Opritoare laterale, cu filet şi ştift din plastic, cu garnitură/forța arcului mică | d1=M12 / l1=11,5 mm / Forța arcului=~ 40 N | 22150.0473

Cod produs: 22150.0473

Afişaţi detaliile

Opritoare laterale, cu filet şi ştift din plastic, cu garnitură/forța arcului mică | d1=M12 / l1=26,5 mm / Forța arcului=~ 20 N | 22150.0483

Cod produs: 22150.0483

Afişaţi detaliile

Opritoare laterale, cu filet şi ştift din plastic, cu garnitură/forța arcului mică | d1=M12 / l1=19 mm / Forța arcului=~ 20 N | 22150.0475

Cod produs: 22150.0475

Afişaţi detaliile

Opritoare laterale, cu filet şi ştift din plastic, cu garnitură/forța arcului mică | d1=M12 / l1=11,5 mm / Forța arcului=~ 20 N | 22150.0470

Cod produs: 22150.0470

Afişaţi detaliile

Opritoare laterale, cu filet şi ştift din plastic, cu garnitură/forța arcului mărită | d1=M18 x 1,5 / l1=45 mm / Forța arcului=~ 200 N | 22150.0460

Cod produs: 22150.0460

Afişaţi detaliile

Opritoare laterale, cu filet şi ştift din plastic, cu garnitură/Forța arcului standard | d1=M18 x 1,5 / l1=45 mm / Forța arcului=~ 150 N | 22150.0459

Cod produs: 22150.0459

Afişaţi detaliile

Opritoare laterale, cu filet şi ştift din plastic, cu garnitură/Forța arcului standard | d1=M18 x 1,5 / l1=31,5 mm / Forța arcului=~ 150 N | 22150.0455

Cod produs: 22150.0455

Afişaţi detaliile

Opritoare laterale, cu filet şi ştift din plastic, cu garnitură/forța arcului mică | d1=M18 x 1,5 / l1=31,5 mm / Forța arcului=~ 100 N | 22150.0454

Cod produs: 22150.0454

Afişaţi detaliile

Opritoare laterale, cu filet şi ştift din plastic, cu garnitură/forța arcului mărită | d1=M18 x 1,5 / l1=18 mm / Forța arcului=~ 200 N | 22150.0452

Cod produs: 22150.0452

Afişaţi detaliile

Opritoare laterale, cu filet şi ştift din plastic, cu garnitură/Forța arcului standard | d1=M18 x 1,5 / l1=18 mm / Forța arcului=~ 150 N | 22150.0451

Cod produs: 22150.0451

Afişaţi detaliile

Opritoare laterale, cu filet şi ştift din plastic, cu garnitură/forța arcului mică | d1=M18 x 1,5 / l1=18 mm / Forța arcului=~ 100 N | 22150.0450

Cod produs: 22150.0450

Afişaţi detaliile

Opritoare laterale, cu filet şi ştift din plastic, cu garnitură/forța arcului mărită | d1=M12 / l1=26,5 mm / Forța arcului=~ 100 N | 22150.0440

Cod produs: 22150.0440

Afişaţi detaliile

Opritoare laterale, cu filet şi ştift din plastic, cu garnitură/Forța arcului standard | d1=M12 / l1=26,5 mm / Forța arcului=~ 75 N | 22150.0439

Cod produs: 22150.0439

Afişaţi detaliile

Opritoare laterale, cu filet şi ştift din plastic, cu garnitură/forța arcului mărită | d1=M12 / l1=19 mm / Forța arcului=~ 100 N | 22150.0436

Cod produs: 22150.0436

Afişaţi detaliile

Opritoare laterale, cu filet şi ştift din plastic, cu garnitură/Forța arcului standard | d1=M12 / l1=19 mm / Forța arcului=~ 75 N | 22150.0435

Cod produs: 22150.0435

Afişaţi detaliile
