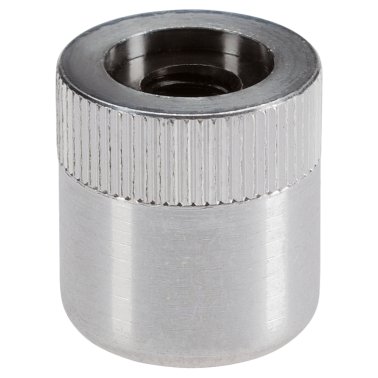

Opritoare laterale, neted, fără garnitură, cu filet interior - INCH/forța arcului mică | d1=5/8 inch / d2=1/4-20 / Forța arcului=~ 22,5 lb | 2B150.1040
Cod produs: 2B150.1040
Opritoare laterale, neted, fără garnitură, cu filet interior - INCH/forța arcului mică | d1=5/8 inch / d2=1/4-20 / Forța arcului=~ 22,5 lb | 2B150.1040
Brand:
ERWIN HALDER KG
Specificatii
| d1=5/8 inch / d2=1/4-20 / Forța arcului=~ 22,5 lb | |
| 5/8 inch | |
| 0,409 inch | |
| 0,669 inch | |
| 0,453 inch | |
| 0,295 inch | |
| 0,067 inch | |
| 1/4-20 | |
| Mică | |
| 0,126 inch | |
| 482 °F | |
| oțel inoxidabil | |
| Oțel, brunat | |
| Aluminiu Al | |
| 5/8 inch | |
| blocare, poziţionare, strângere | |
| 2A-UNC | |
| D | |
| 0,369 oz |
Pot fi utilizate pentru poziționare sau aplicare de presiune. ex. în timpul vopsirii şi sablării.
Material
Corp
- Aluminiu Al
Şaibă filetată
- Oțel, brunat
Arc
- oțel inoxidabil
Asamblare
Formula de calcul pentru centrul găurii de montaj:
l0 = z/2 + w + x,
l0 = distanța la centru,
y = înălțime piesa de lucru,
w = lungime piesa de lucru,
x = cursa,
z = diametrul opritorului
Calcul dimensiunii x pentru piesa de lucru:
x = d2/2 - s
Montaj prin presare.
Caracteristici
Arc forţă mică = arc din oţel inoxidabil
Note
Pot fi înşurubate în plăci cu găuri filetate
