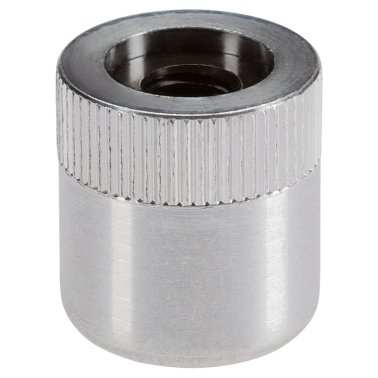

Opritoare laterale, netede, fără garnitură, cu filet interior/forța arcului mică | d1=10 mm / d2=M4 / Forța arcului=~ 20 N | 22150.1020
Cod produs: 22150.1020
Opritoare laterale, netede, fără garnitură, cu filet interior/forța arcului mică | d1=10 mm / d2=M4 / Forța arcului=~ 20 N | 22150.1020
Brand:
ERWIN HALDER KG
Specificatii
| d1=10 mm / d2=M4 / Forța arcului=~ 20 N | |
| 10 mm | |
| M4 | |
| 6,3 mm | |
| 11 mm | |
| 2,5 mm | |
| 4,5 mm | |
| 1,2 mm | |
| 10 mm | |
| Mică | |
| 1,6 mm | |
| 250 °C | |
| oțel inoxidabil | |
| Oțel, brunat | |
| Aluminiu Al | |
| furnizori automotive / vehicule speciale / structuri | |
| blocare, poziţionare, strângere | |
| CE | |
| 1,8 g |
Pot fi utilizate pentru poziționare sau aplicare de presiune. ex. în timpul vopsirii şi sablării.
Material
Corp
- Aluminiu Al
Şaibă filetată
- Oțel, brunat
Arc
- oțel inoxidabil
Asamblare
Formula de calcul pentru centrul găurii de montaj:
l0 = z/2 + w + x,
l0 = distanța la centru,
y = înălțime piesa de lucru,
w = lungime piesa de lucru,
x = cursa,
z = diametrul opritorului
Calcul dimensiunii x pentru piesa de lucru:
x = d2/2 - s
Montaj prin presare.
Caracteristici
Arc forţă mică = arc din oţel inoxidabil
Note
Pot fi înşurubate în plăci cu găuri filetate
