Opritoare cu indexare cu flansa de montaj orizontala INOX EH 22110.

Opritoarele cu indexare sunt folosite la aplicatii de indexare
Asamblare cu saibe ISO 7092

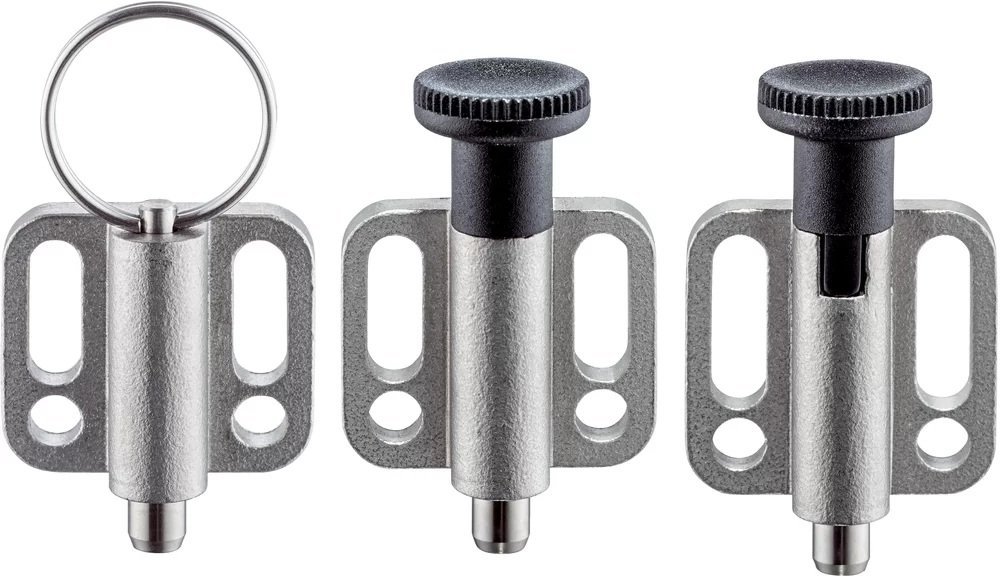

Disponibile in trei versiuni:
∗ Cu inel, fara blocator (fig.1)
∗ Cu buton, fara blocator (fig.2)
∗ Cu buton si blocator (fig.3)
Material:
∗ Inel tractiune
• INOX 1.4310
∗ Bolt blocare
• INOX 1.4305
∗ Carcasa
• INOX 1.4308, turnare de precizie, stralucitor, sablat mat
∗ Maner
• Termoplastic PA 6, negru, mat
Nota: Buton nedemontabil

Date tehnice

d1

b1

F1

F2

Figura

[mm]

[mm]

[N]

[N]

Cod produs

d1 [mm] :

4

b1 [mm] :

16.5

F1 [N] :

3

F2 [N] :

12

Figura :

1

22110.2304

Afişaţi detaliile

Opritoare cu indexare cu flansa de montaj orizontala INOX EH 22110.2304

d1 [mm] :

5

b1 [mm] :

22.0

F1 [N] :

5

F2 [N] :

24

Figura :

1

22110.2305

Afişaţi detaliile

Opritoare cu indexare cu flansa de montaj orizontala INOX EH 22110.2305

d1 [mm] :

6

b1 [mm] :

27.5

F1 [N] :

5

F2 [N] :

21

Figura :

1

22110.2306

Afişaţi detaliile

Opritoare cu indexare cu flansa de montaj orizontala INOX EH 22110.2306

d1 [mm] :

8

b1 [mm] :

33.0

F1 [N] :

6

F2 [N] :

22

Figura :

1

22110.2308

Afişaţi detaliile

Opritoare cu indexare cu flansa de montaj orizontala INOX EH 22110.2308

d1 [mm] :

10

b1 [mm] :

35.0

F1 [N] :

4

F2 [N] :

25

Figura :

1

22110.2310

Afişaţi detaliile

Opritoare cu indexare cu flansa de montaj orizontala INOX EH 22110.2310

d1 [mm] :

4

b1 [mm] :

16.5

F1 [N] :

3

F2 [N] :

12

Figura :

2

22110.2324

Afişaţi detaliile

Opritoare cu indexare cu flansa de montaj orizontala INOX EH 22110.2324

d1 [mm] :

5

b1 [mm] :

22.0

F1 [N] :

5

F2 [N] :

24

Figura :

2

22110.2325

Afişaţi detaliile

Opritoare cu indexare cu flansa de montaj orizontala INOX EH 22110.2325

d1 [mm] :

6

b1 [mm] :

27.5

F1 [N] :

5

F2 [N] :

21

Figura :

2

22110.2326

Afişaţi detaliile

Opritoare cu indexare cu flansa de montaj orizontala INOX EH 22110.2326

d1 [mm] :

8

b1 [mm] :

33.0

F1 [N] :

6

F2 [N] :

22

Figura :

2

22110.2328

Afişaţi detaliile

Opritoare cu indexare cu flansa de montaj orizontala INOX EH 22110.2328

d1 [mm] :

10

b1 [mm] :

35.0

F1 [N] :

4

F2 [N] :

25

Figura :

2

22110.2330

Afişaţi detaliile

Opritoare cu indexare cu flansa de montaj orizontala INOX EH 22110.2330

d1 [mm] :

4

b1 [mm] :

19.0

F1 [N] :

3

F2 [N] :

12

Figura :

3

22110.2344

Afişaţi detaliile

Opritoare cu indexare cu flansa de montaj orizontala INOX EH 22110.2344

d1 [mm] :

5

b1 [mm] :

25.5

F1 [N] :

5

F2 [N] :

24

Figura :

3

22110.2345

Afişaţi detaliile

Opritoare cu indexare cu flansa de montaj orizontala INOX EH 22110.2345

d1 [mm] :

6

b1 [mm] :

30.5

F1 [N] :

5

F2 [N] :

21

Figura :

3

22110.2346

Afişaţi detaliile

Opritoare cu indexare cu flansa de montaj orizontala INOX EH 22110.2346

d1 [mm] :

8

b1 [mm] :

37.5

F1 [N] :

6

F2 [N] :

22

Figura :

3

22110.2348

Afişaţi detaliile

Opritoare cu indexare cu flansa de montaj orizontala INOX EH 22110.2348

d1 [mm] :

10

b1 [mm] :

40.0

F1 [N] :

4

F2 [N] :

25

Figura :

3

22110.2350

Afişaţi detaliile

Opritoare cu indexare cu flansa de montaj orizontala INOX EH 22110.2350
