Piese de fixare otel pentru bolt si indexor EH 22120.

Suport de ansamblu si aplicatii extinse pentru indexoare
Utilizabil si in cazul suruburilor indexoare de marimea 6, 8 si 10

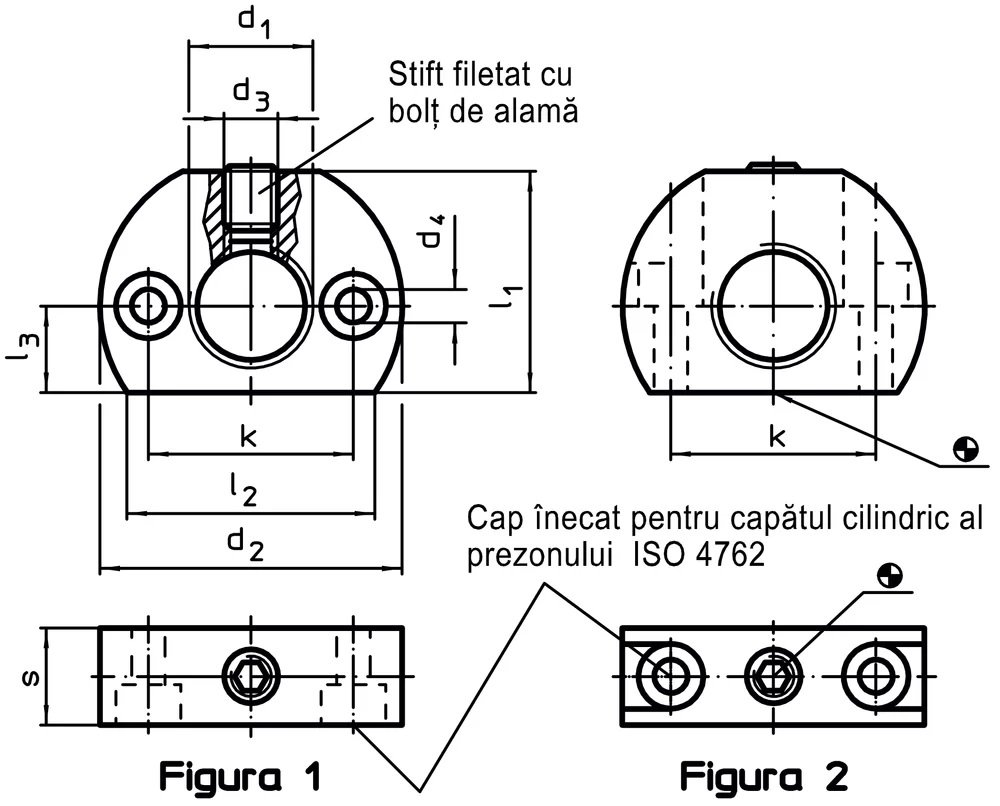

Disponibil in doua variante constructive:
∗ Cu gaura de fixare paralela la opritorul cu indexare / boltul cu indexare (fig.1)
∗ Cu gaura de fixare perpendiculara la incuietoare / bolt de indexare (fig.2)
Material:
∗ Stift filetat
• Otel, brunat, cu bolt din alama
∗ Corp
• Otel, brunat

Fişă cu date

d₁

d₂

d₄

l₁

Figura

[mm]

[mm]

[mm]

Cod produs

d₁ [] :

M12 x 1,5

d₂ [mm] :

32 mm

d₄ [mm] :

4,5 mm

l₁ [mm] :

22 mm

Figura [] :

1

22120.0345

Afişaţi detaliile

Piese de fixare, pentru bolţ şi indexor/gaură de fixare paralelă la opritorul cu indexare / bolțul cu indexare | d1=M12 x 1,5 / oțel | 22120.0345

d₁ [] :

M16 x 1,5

d₂ [mm] :

46 mm

d₄ [mm] :

5,5 mm

l₁ [mm] :

33 mm

Figura [] :

1

22120.0346

Afişaţi detaliile

Piese de fixare, pentru bolţ şi indexor/gaură de fixare paralelă la opritorul cu indexare / bolțul cu indexare | d1=M16 x 1,5 / oțel | 22120.0346

d₁ [] :

M20 x 1,5

d₂ [mm] :

46 mm

d₄ [mm] :

5,5 mm

l₁ [mm] :

33 mm

Figura [] :

1

22120.0350

Afişaţi detaliile

Piese de fixare, pentru bolţ şi indexor/gaură de fixare paralelă la opritorul cu indexare / bolțul cu indexare | d1=M20 x 1,5 / oțel | 22120.0350

d₁ [] :

M12 x 1,5

d₂ [mm] :

32 mm

d₄ [mm] :

4,5 mm

l₁ [mm] :

22 mm

Figura [] :

2

22120.0347

Afişaţi detaliile

Piese de fixare, pentru bolţ şi indexor/gaura de fixare perpendiculară la încuietoare / bolț de indexare | d1=M12 x 1,5 / oțel | 22120.0347

d₁ [] :

M16 x 1,5

d₂ [mm] :

46 mm

d₄ [mm] :

5,5 mm

l₁ [mm] :

33 mm

Figura [] :

2

22120.0348

Afişaţi detaliile

Piese de fixare, pentru bolţ şi indexor/gaura de fixare perpendiculară la încuietoare / bolț de indexare | d1=M16 x 1,5 / oțel | 22120.0348

d₁ [] :

M20 x 1,5

d₂ [mm] :

46 mm

d₄ [mm] :

5,5 mm

l₁ [mm] :

33 mm

Figura [] :

2

22120.0352

Afişaţi detaliile

Piese de fixare, pentru bolţ şi indexor/gaura de fixare perpendiculară la încuietoare / bolț de indexare | d1=M20 x 1,5 / oțel | 22120.0352
