Inel de toleranta rola cu bila EH 22750.

Produse originale Erwin HALDER KG - Quality Made in Germany!
Inele de toleranta pentru role cu bila cu carcasa din otel
Utilizarea inelelor de toleranta permite tolerante mai largi intre partile care urmeaza a fi conectate
Material: Banda din otel arc

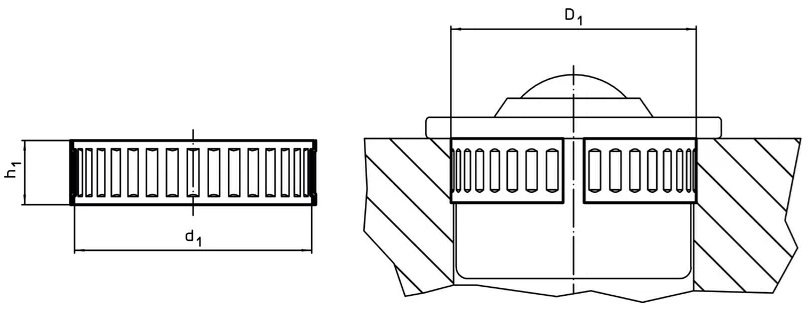

schita inel.jpg

Fişă cu date

d₁

h1

Pozitie orificiu D1

[mm]

[mm]

[mm]

Cod produs

d₁ [mm] :

12,6 mm

h1 [mm] :

6,1 mm

Pozitie orificiu D1 [mm] :

13,87 mm

22750.0060

Afişaţi detaliile

Inel de toleranta d1=12.6 mm 22750.0060

d₁ [mm] :

18 mm

h1 [mm] :

6,1 mm

Pozitie orificiu D1 [mm] :

19,70 mm

22750.0062

Afişaţi detaliile

Inel de toleranta d1=18 mm 22750.0062

d₁ [mm] :

24 mm

h1 [mm] :

7,1 mm

Pozitie orificiu D1 [mm] :

25,70 mm

22750.0064

Afişaţi detaliile

Inel de toleranta d1=24 mm 22750.0064

d₁ [mm] :

36 mm

h1 [mm] :

12,1 mm

Pozitie orificiu D1 [mm] :

37,70 mm

22750.0068

Afişaţi detaliile

Inel de toleranta d1=36 mm 22750.0068

d₁ [mm] :

45 mm

h1 [mm] :

12,1 mm

Pozitie orificiu D1 [mm] :

46,70 mm

22750.0072

Afişaţi detaliile

Inel de toleranta d1=45 mm 22750.0072

d₁ [mm] :

62 mm

h1 [mm] :

15,1 mm

Pozitie orificiu D1 [mm] :

64,10 mm

22750.0076

Afişaţi detaliile

Inel de toleranta d1=62 mm 22750.0076
