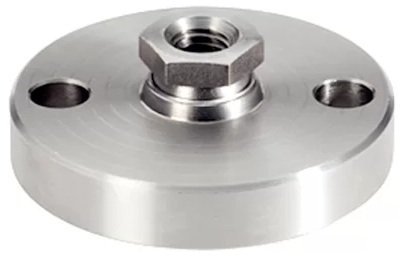

Suport articulat cu filet interior cu flansa din INOX EH 22590.

Suporturile articulate sunt picioare reglabile de sustinere cu o articulatie cu bila
Pot compensa suprafete cu unghiuri de pana la 15°
Se utilizeaza intr-o gama larga de sectoare industriale pentru multe aplicatii de nivelare, pozitionare sau reglare
Include doua gauri de fixare in placa
Material:
∗ Piulita de fixare
• INOX A2, ISO 4032
• INOX A2, DIN 934
∗ Element sferic
• INOX 1.4305
∗ Suport
• INOX 1.4305

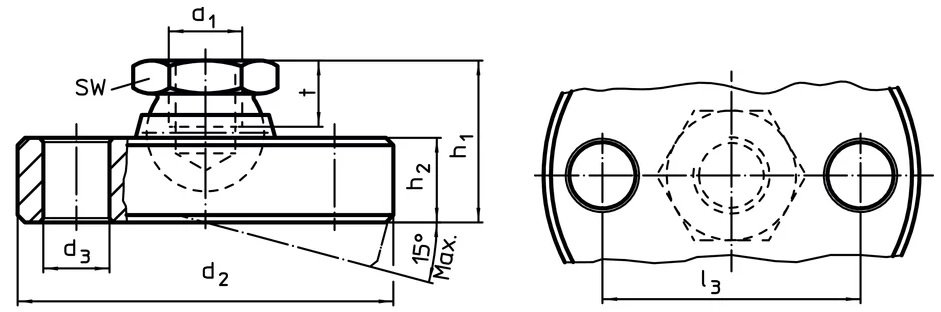

Date tehnice

d1

d2

h1

SW

[mm]

[mm]

[mm]

Cod produs

d1 :

M6

d2 [mm] :

45

h1 [mm] :

14

SW [mm] :

10

22590.0706

Afişaţi detaliile

Suport articulat cu filet interior cu flansa din INOX M6 EH 22590.0706

d1 :

M8

d2 [mm] :

50

h1 [mm] :

18

SW [mm] :

13

22590.0708

Afişaţi detaliile

Suport articulat cu filet interior cu flansa din INOX M8 EH 22590.0708

d1 :

M10

d2 [mm] :

60

h1 [mm] :

22

SW [mm] :

17

22590.0710

Afişaţi detaliile

Suport articulat cu filet interior cu flansa din INOX M10 EH 22590.0710

d1 :

M12

d2 [mm] :

65

h1 [mm] :

26

SW [mm] :

19

22590.0712

Afişaţi detaliile

Suport articulat cu filet interior cu flansa din INOX M12 EH 22590.0712

d1 :

M16

d2 [mm] :

70

h1 [mm] :

32

SW [mm] :

24

22590.0716

Afişaţi detaliile

Suport articulat cu filet interior cu flansa din INOX M16 EH 22590.0716

d1 :

M20

d2 [mm] :

80

h1 [mm] :

42

SW [mm] :

30

22590.0720

Afişaţi detaliile

Suport articulat cu filet interior cu flansa din INOX M20 EH 22590.0720

d1 :

M24

d2 [mm] :

100

h1 [mm] :

45

SW [mm] :

36

22590.0724

Afişaţi detaliile

Suport articulat cu filet interior cu flansa din INOX M24 EH 22590.0724
