Suport articulat cu filet interior din INOX cu protectie antialunecare EH 22590.

Suporturile articulate sunt picioare reglabile de sustinere cu o articulatie cu bila
Pot compensa suprafete cu unghiuri de pana la 15°
Se utilizeaza intr-o gama larga de sectoare industriale pentru multe aplicatii de nivelare, pozitionare sau reglare
Capacul de plastic de pe placa previne alunecarea
Material:
∗ Capac din cauciuc
• Cauciuc, negru
∗ Piulita de fixare
• INOX A2, ISO 4032
• INOX A2, DIN 934
∗ Element sferic
• INOX 1.4305
∗ Suport
• INOX 1.4305

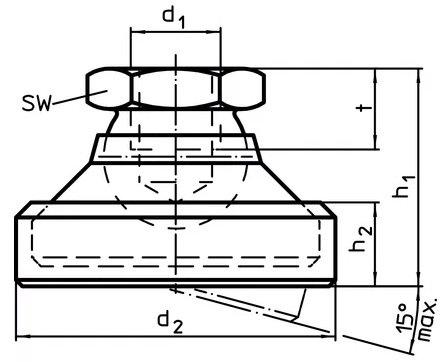

Date tehnice

d1

d2

h1

SW

[mm]

[mm]

[mm]

Cod produs

d1 :

M6

d2 [mm] :

22.5

h1 [mm] :

16.5

SW [mm] :

10

22590.1206

Afişaţi detaliile

Suport articulat cu filet interior din INOX cu protectie antialunecare M6 EH 22590.1206

d1 :

M8

d2 [mm] :

28.0

h1 [mm] :

20.6

SW [mm] :

13

22590.1208

Afişaţi detaliile

Suport articulat cu filet interior din INOX cu protectie antialunecare M8 EH 22590.1208

d1 :

M10

d2 [mm] :

36.0

h1 [mm] :

26.0

SW [mm] :

17

22590.1210

Afişaţi detaliile

Suport articulat cu filet interior din INOX cu protectie antialunecare M10 EH 22590.1210

d1 :

M12

d2 [mm] :

45.0

h1 [mm] :

30.5

SW [mm] :

19

22590.1212

Afişaţi detaliile

Suport articulat cu filet interior din INOX cu protectie antialunecare M12 EH 22590.1212

d1 :

M16

d2 [mm] :

56.0

h1 [mm] :

37.5

SW [mm] :

24

22590.1216

Afişaţi detaliile

Suport articulat cu filet interior din INOX cu protectie antialunecare M16 EH 22590.1216

d1 :

M20

d2 [mm] :

67.0

h1 [mm] :

49.5

SW [mm] :

30

22590.1220

Afişaţi detaliile

Suport articulat cu filet interior din INOX cu protectie antialunecare M20 EH 22590.1220

d1 :

M24

d2 [mm] :

69.0

h1 [mm] :

55.0

SW [mm] :

36

22590.1224

Afişaţi detaliile

Suport articulat cu filet interior din INOX cu protectie antialunecare M24 EH 22590.1224
