Suport articulat cu filet interior din otel EH 22590.

Suporturile articulate sunt picioare reglabile de sustinere cu o articulatie cu bila
Pot compensa suprafete cu unghiuri de pana la 15°
Se utilizeaza intr-o gama larga de sectoare industriale pentru multe aplicatii de nivelare, pozitionare sau reglare
Material:
∗ Piulita de fixare
• Otel, brunat, ISO 4032
• Otel, brunat, DIN 934
∗ Element sferic
• Otel tratat termic, cu revenire, brunat
∗ Suport
• Otel tratat termic, brunat

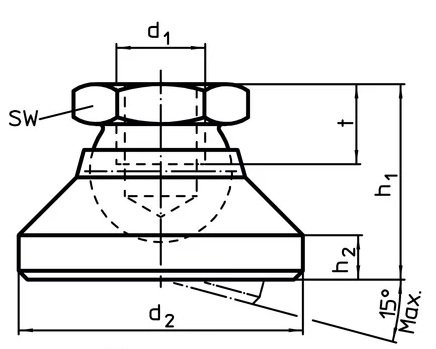

Date tehnice

d1

d2

h1

SW

[mm]

[mm]

[mm]

Cod produs

d1 :

M6

d2 [mm] :

20

h1 [mm] :

14

SW [mm] :

10

22590.0006

Afişaţi detaliile

Suport articulat cu filet interior din otel M6 EH 22590.0006

d1 :

M8

d2 [mm] :

25

h1 [mm] :

18

SW [mm] :

13

22590.0008

Afişaţi detaliile

Suport articulat cu filet interior din otel M8 EH 22590.0008

d1 :

M10

d2 [mm] :

32

h1 [mm] :

22

SW [mm] :

17

22590.0010

Afişaţi detaliile

Suport articulat cu filet interior din otel M10 EH 22590.0010

d1 :

M12

d2 [mm] :

40

h1 [mm] :

26

SW [mm] :

19

22590.0012

Afişaţi detaliile

Suport articulat cu filet interior din otel M12 EH 22590.0012

d1 :

M16

d2 [mm] :

50

h1 [mm] :

32

SW [mm] :

24

22590.0016

Afişaţi detaliile

Suport articulat cu filet interior din otel M16 EH 22590.0016

d1 :

M20

d2 [mm] :

60

h1 [mm] :

42

SW [mm] :

30

22590.0020

Afişaţi detaliile

Suport articulat cu filet interior din otel M20 EH 22590.0020

d1 :

M24

d2 [mm] :

60

h1 [mm] :

45

SW [mm] :

36

22590.0024

Afişaţi detaliile

Suport articulat cu filet interior din otel M24 EH 22590.0024
