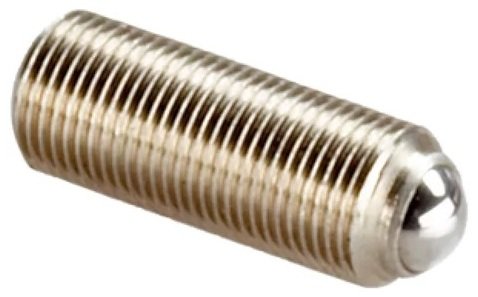

- Suruburi de pozitionare cu filet fin, fara cap, cu bila plina
- Utilizate pentru pozitionarea, strangerea, tensionarea si sustinerea componentelor
- Deosebit de potrivite pentru aplicatii care necesita o reglare precisa a pozitiei surubului si o adaptare fina la situatia de instalare
- Designul fara cap permite o adancime variabila de penetrare a surubului si integrarea in ansamblu cu economie de spatiu
- Cu pasul mai mic al filetului fin, cursa de reglare axiala pe rotatie este mai mica decat in cazul unui filet standard comparabil
- Material:
∗ Surub
• INOX 1.4305
∗ Bila
• INOX, calit - Nota:
∗ Bila nu este protejata impotriva rotirii
∗ Varianta speciala la cerere

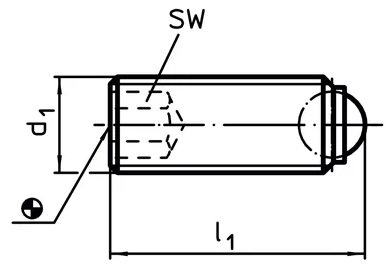

d1
l1
Diametru bila
Capacitate portanta
[mm]
[mm]
[kN]
Cod produs
d1
:
M4 x 0.35
l1
[mm]
:
6.0
Diametru bila
[mm]
:
2.5
Capacitate portanta
[kN]
:
3.5
22720.6030
d1
:
M4 x 0.35
l1
[mm]
:
10.0
Diametru bila
[mm]
:
2.5
Capacitate portanta
[kN]
:
3.5
22720.6032
d1
:
M4 x 0.50
l1
[mm]
:
6.0
Diametru bila
[mm]
:
2.5
Capacitate portanta
[kN]
:
3.5
22720.6040
d1
:
M4 x 0.50
l1
[mm]
:
10.0
Diametru bila
[mm]
:
2.5
Capacitate portanta
[kN]
:
3.5
22720.6042
d1
:
M5 x 0.50
l1
[mm]
:
8.0
Diametru bila
[mm]
:
3.0
Capacitate portanta
[kN]
:
4.5
22720.6050
d1
:
M5 x 0.50
l1
[mm]
:
12.0
Diametru bila
[mm]
:
3.0
Capacitate portanta
[kN]
:
4.5
22720.6052
d1
:
M6 x 0.50
l1
[mm]
:
10.8
Diametru bila
[mm]
:
4.0
Capacitate portanta
[kN]
:
9.0
22720.6060
d1
:
M6 x 0.50
l1
[mm]
:
12.8
Diametru bila
[mm]
:
4.0
Capacitate portanta
[kN]
:
9.0
22720.6061
d1
:
M6 x 0.50
l1
[mm]
:
16.8
Diametru bila
[mm]
:
4.0
Capacitate portanta
[kN]
:
9.0
22720.6062
d1
:
M6 x 0.50
l1
[mm]
:
20.8
Diametru bila
[mm]
:
4.0
Capacitate portanta
[kN]
:
9.0
22720.6063
d1
:
M6 x 0.50
l1
[mm]
:
25.8
Diametru bila
[mm]
:
4.0
Capacitate portanta
[kN]
:
9.0
22720.6064
d1
:
M8 x 1.00
l1
[mm]
:
11.2
Diametru bila
[mm]
:
5.5
Capacitate portanta
[kN]
:
15.0
22720.6070
d1
:
M8 x 1.00
l1
[mm]
:
21.2
Diametru bila
[mm]
:
5.5
Capacitate portanta
[kN]
:
15.0
22720.6073
