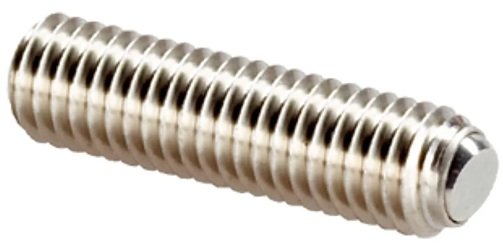

- Suruburi de pozitionare, fara cap, cu bila tesita si locas hexalobular
- Utilizate pentru pozitionarea, strangerea, tensionarea si sustinerea componentelor
- Potrivite pentru aplicatii care necesita transmiterea punctuala a fortei
- Designul fara cap permite o adancime variabila de penetrare a surubului si integrarea in ansamblu cu economie de spatiu
- Bila se adapteaza la suprafetele de fixare neparalele si distribuie forta pe o suprafata mai mare a componentei
- Suprafata neteda de rulment permite aplicarea uniforma si blanda a fortei
- Locasul hexalobular asigura o transmitere optima a fortei, reduce uzura sculei si a locasului de actionare
- Material:
∗ Surub
• INOX 1.4305
∗ Bila
• INOX, calit - Nota:
∗ Bila nu este protejata impotriva rotirii
∗ Varianta speciala la cerere

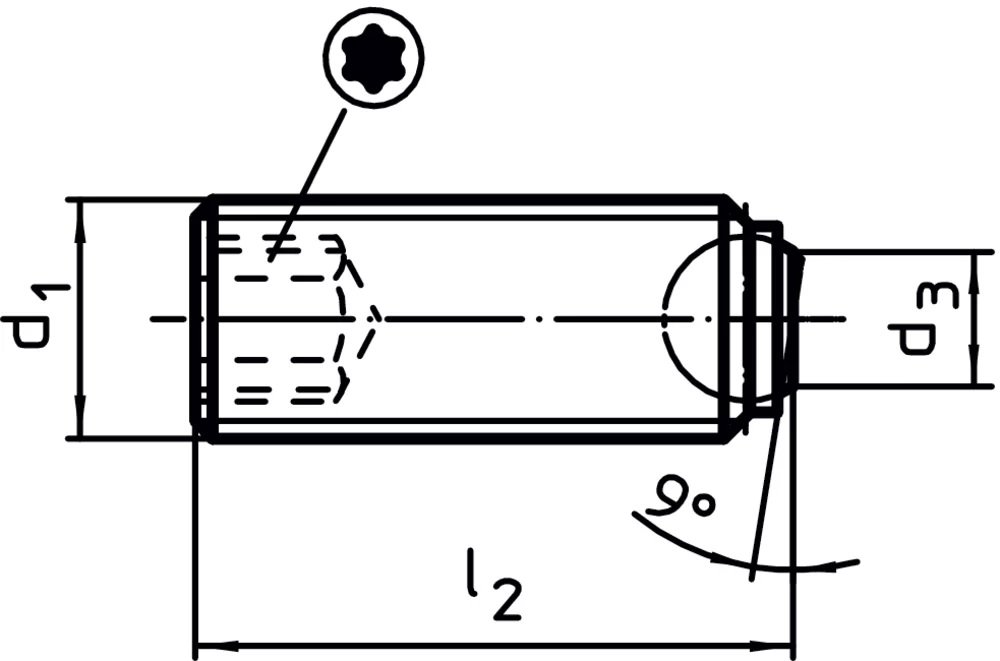

d1
l2
Diametru bila
Capacitate portanta
[mm]
[mm]
[kN]
Cod produs
d1
:
M4
l2
[mm]
:
5.6
Diametru bila
[mm]
:
2.5
Capacitate portanta
[kN]
:
3.5
22720.2542
d1
:
M4
l2
[mm]
:
9.6
Diametru bila
[mm]
:
2.5
Capacitate portanta
[kN]
:
3.5
22720.2544
d1
:
M5
l2
[mm]
:
7.5
Diametru bila
[mm]
:
3.0
Capacitate portanta
[kN]
:
4.5
22720.2552
d1
:
M5
l2
[mm]
:
11.5
Diametru bila
[mm]
:
3.0
Capacitate portanta
[kN]
:
4.5
22720.2554
d1
:
M6
l2
[mm]
:
10.0
Diametru bila
[mm]
:
4.0
Capacitate portanta
[kN]
:
9.0
22720.2562
d1
:
M6
l2
[mm]
:
16.0
Diametru bila
[mm]
:
4.0
Capacitate portanta
[kN]
:
9.0
22720.2564
