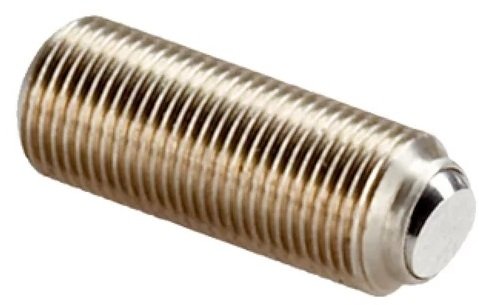

- Suruburi de pozitionare cu filet fin, fara cap, cu bila tesita neteda
- Utilizate pentru pozitionarea, strangerea, tensionarea si sustinerea componentelor
- Deosebit de potrivite pentru aplicatii care necesita o reglare precisa a pozitiei surubului si o adaptare fina la situatia de instalare
- Designul fara cap permite o adancime variabila de penetrare a surubului si integrarea in ansamblu cu economie de spatiu
- Cu pasul mai mic al filetului fin, cursa de reglare axiala pe rotatie este mai mica decat in cazul unui filet standard comparabil
- Bila se adapteaza la suprafetele de fixare neparalele si distribuie forta pe o suprafata mai mare a componentei
- Suprafata neteda de rulment permite aplicarea uniforma si blanda a fortei
- Material:
∗ Surub
• INOX 1.4305
∗ Bila
• INOX, calit - Nota:
∗ Bila nu este protejata impotriva rotirii
∗ Varianta speciala la cerere
d1
l2
Diametru bila
Capacitate portanta
[mm]
[mm]
[kN]
Cod produs
d1
:
M4 x 0.35
l2
[mm]
:
5.6
Diametru bila
[mm]
:
2.5
Capacitate portanta
[kN]
:
3.5
22720.6230
d1
:
M4 x 0.35
l2
[mm]
:
9.6
Diametru bila
[mm]
:
2.5
Capacitate portanta
[kN]
:
3.5
22720.6232
d1
:
M4 x 0.50
l2
[mm]
:
5.6
Diametru bila
[mm]
:
2.5
Capacitate portanta
[kN]
:
3.5
22720.6240
d1
:
M4 x 0.50
l2
[mm]
:
9.6
Diametru bila
[mm]
:
2.5
Capacitate portanta
[kN]
:
3.5
22720.6242
d1
:
M5 x 0.50
l2
[mm]
:
7.5
Diametru bila
[mm]
:
3.0
Capacitate portanta
[kN]
:
4.5
22720.6250
d1
:
M5 x 0.50
l2
[mm]
:
11.5
Diametru bila
[mm]
:
3.0
Capacitate portanta
[kN]
:
4.5
22720.6252
d1
:
M6 x 0.50
l2
[mm]
:
10.0
Diametru bila
[mm]
:
4.0
Capacitate portanta
[kN]
:
9.0
22720.6260
d1
:
M6 x 0.50
l2
[mm]
:
12.0
Diametru bila
[mm]
:
4.0
Capacitate portanta
[kN]
:
9.0
22720.6261
d1
:
M6 x 0.50
l2
[mm]
:
16.0
Diametru bila
[mm]
:
4.0
Capacitate portanta
[kN]
:
9.0
22720.6262
d1
:
M6 x 0.50
l2
[mm]
:
20.0
Diametru bila
[mm]
:
4.0
Capacitate portanta
[kN]
:
9.0
22720.6263
d1
:
M6 x 0.50
l2
[mm]
:
25.0
Diametru bila
[mm]
:
4.0
Capacitate portanta
[kN]
:
9.0
22720.6264
d1
:
M8 x 1.00
l2
[mm]
:
10.0
Diametru bila
[mm]
:
5.5
Capacitate portanta
[kN]
:
15.0
22720.6270
d1
:
M8 x 1.00
l2
[mm]
:
20.0
Diametru bila
[mm]
:
5.5
Capacitate portanta
[kN]
:
15.0
22720.6273
